Як з'єднати труби пнд фитингом

Полімери міцно увійшли в наше життя. З цієї сировини робляться найрізноманітніші предмети і конструкції. В сучасних каналізаційних і водопровідних системах (та й в інших трубопроводах) використовують ПНД-труби. Такі вироби мають таку ж міцність, як металеві аналоги, але при цьому набагато простіше в монтажі і значно довше служать. Створювати трубопроводи з полімерних труб можна без спеціальної техніки або обладнання. Як з'єднувати труби ПНД фитингом буде розказано в даній статті.

способи з'єднання

Щоб зробити каналізацію або водопровід, труби необхідно з'єднати, при цьому місце стику може бути розбірним або нерозбірним. Другий спосіб має на увазі зварювання. Для цього необхідно використовувати спеціальні пристосування.

У розбірного з'єднання є безліч позитивних якостей. Ось тільки основні з них:

• Легкість монтажу. Всі роботи можна зробити самостійно, навіть без помічника.
• Можливість демонтажу. Якщо труби забилися або пошкодилися, можна легко провести ремонтні роботи.

Саме тому практично всі з'єднання ПНД труб (особливо в будинках і квартирах) робляться з використанням фитинга або муфт.

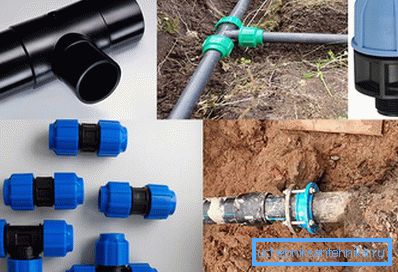

Види застосовуваних фітингів

Для монтажу труб з полімерів можуть застосовуватися кілька різновидів фітингів. А саме:

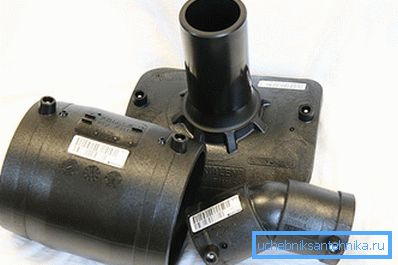

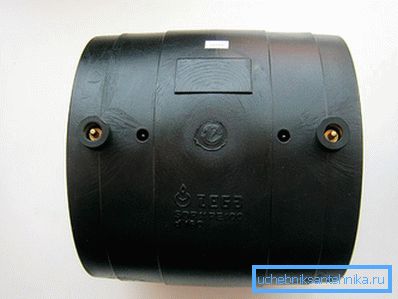

• Електрозварні. Він являє собою конструкцію зі спеціальним елементом. За допомогою електрики нагрівається провід, який розплавляє пластик і створює міцну стикування. За допомогою такого фитинга створюється нероз'ємне з'єднання.
• Компресійний. Саме таку конструкцію найбільш часто застосовують при монтажі різних трубопроводів.
• Редукційний. Цей фітінг призначений для з'єднання труб різних диметрий.

Електрозварні фітинги застосовують дуже рідко. Це обумовлюється нероз'ємна отриманого з'єднання і дорожнечею самого пристосування. Редукційні фітинги використовують при приєднанні трубопроводів до лічильників та інших елементів комунікацій. А ось компресійні конструкції застосовують найбільш часто.

Самі фітинги можуть мати різну геометрію. Використовуються як прямі з'єднання, так і під різними кутами. Також широко поширені різні розгалужувачі, трійники та інші конструкції. Крім цього, можуть застосовуватися як нерухомі з'єднання, так і з можливістю зсувів труб відносно один одного.

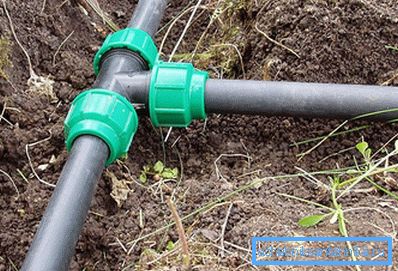

З'єднуємо труби з використанням фітингів

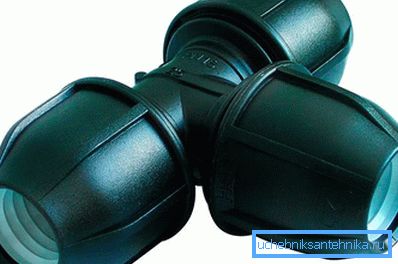

Найбільш часто використовується саме компресійний фітінг. Це обумовлюється простотою його застосування. Як правильно поєднати ПНД труби з використанням компресійного фітинга? Про це і піде зараз мова. Насамперед необхідно зрозуміти пристрій такої конструкції. Компресійний фітінг складається з:

• корпусу з поліетилену;
• ущільнюючих кілець;
• для захисту від механічних пошкоджень використовуються затискні кільця;
• втулки;
• кришок-гайок.

Такі фітинги випускаються різного діаметру. У магазинах можна знайти конструкцію для труб від 16 до O 110 мм.

Для з'єднання труб за допомогою компресорного фитинга необхідно дотримуватися наступних інструкцій:

1. Розбирається конструкція фітинга. Відкручуються кришки-гайки і надягають на них кінці труб (попередньо з них необхідно зняти фаску за допомогою добре наточеного ножа або Фаскознімачі).
2. Відзначаємо на кінцях труби відстань, на яке вони повинні увійти в трубу. Щоб полегшити з'єднання можна змочити сам фітінг і кінці труб водою або слабким мильним розчином.
3. Вставляємо труби в фітінг до зазначеної довжини. При цьому потрібно докласти фізичні зусилля. Так труба щільно увійде в кільце ущільнювача.
4. Потім затягуємо кришку-гайку. Це бажано робити без використання інструменту просто рукою. Так зменшується ризик перетягнути гайку, а значить, погіршити герметичність. На цьому процес з'єднання закінчений.

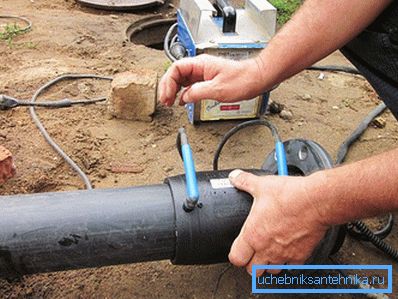

При використанні електрозварні фитинга, необхідне джерело електрики (генератор або електророзетка). Труби і сам сполучний елемент очищаються від забруднювачів і фіксуються на одній осі. При цьому необхідно домогтися нерухомості всієї конструкції.

Потім до фітинги підключається джерело струму. В результаті нагрівальний елемент починає плавити пластик. У розплавленому стані матеріал створює необхідний тиск, і труби міцно з'єднуються.

Якщо ви плануєте зробити водопровід або каналізацію своїми руками, то скористайтеся компресійним фитингом. Такі пристрої досить прості в монтажі і при цьому створюють надійне з'єднання здатне витримати тиск в 25 атмосфер. Використання електрозварні фитинга в побуті вкрай рідко, з огляду на дорожнечу і складність у використанні.

Також хочемо запропонувати вам ознайомиться зі статтями про водопроводі:

• Як паяти поліпропіленові труби.
• Як з'єднувати поліпропіленові труби.
• Втрати напору в трубопроводі.
• Як заглушити водопровідну трубу.
• Як позбутися від конденсату на трубах.
• Як з'єднати дві труби.

Для більш детального ознайомлення з процесом з'єднання ПНД труб, ми пропонуємо вам переглянути відео, підібране до цієї теми, яке знаходиться в кінці статті.

 Відео

У цьому відео показано монтаж компресійної муфти:

Подивіться, як виконується зварювання поліетиленових труб ПНД в стик:
