Як з'єднати трубу пнд з поліпропіленової

Нерідко бувають випадки, коли виготовляючи трубопровід, доводиться стикатися з проблемою з'єднання труб з різних матеріалів. У цій статті ми розглянемо, як з'єднати трубу ПНД з поліпропіленової трубою.

Види з'єднання поліпропіленової труби

Для з'єднання поліпропіленової труби з іншими видами труб існують спеціальні фітінги з різьбленням. Одна сторона фитинга приварюється до поліпропіленової трубі, а друга сторона, з різьбленням, з'єднується з такого ж діаметру різьбленням на іншій трубі. Різьба на фітингу може бути внутрішній або зовнішній. Також є комбіновані муфти. Ми їх розглянемо пізніше.

Інший вид з'єднання поліпропіленової труби заснований на фланцевому з'єднанні. Такий вид з'єднання застосовується в трубах великого розміру. Для кріплення фланця на поліпропіленову трубу приварюється втулка, на яку потім надівається фланець. Ще один варіант кріплення здійснюється накидними фланцями. Їх пристрій нагадує компресійну муфту. Фланцеве з'єднання кріпиться на краях труби однакового діаметра, і затягується накидними гайками.

Види з'єднання ПНД труб

Труба ПНД має приблизно такі ж пристрої для з'єднання. Найпоширеніше - цангові з'єднання. Для з'єднання труб використовують муфту, в якій з одного боку знаходиться цанга, а з іншого різьблення. Для кріплення муфти відкручується затискна гайка і надівається на ПНД трубу. Цанга вставляється всередину труби, надівається затискна гайка і щільно затягується.

Порада! Зажимную гайку не можна дуже сильно затискати, інакше вона може лопнути або цанга розчавить край труби.

Після з'єднання цанги на інший край муфти з різьбленням можна накручувати іншу трубу з різьбленням такого ж діаметру.

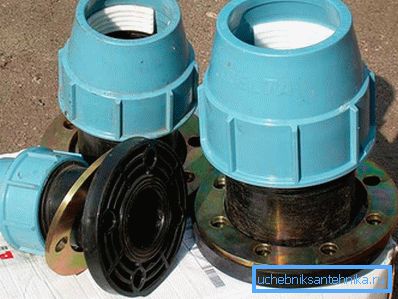

Фланцеве з'єднання ПНД труб виконується аналогічно з'єднанню, описаного вище. На край ПНД труби приварюється втулка, на яку кріпиться фланець. І такий же пристрій з накидним фланцем, де з'єднання встановлюється на краю труб і притискається накидними гайками.

З'єднання двох труб

Використовуючи розглянуті вище пристосування для труб, можна без праці з'єднати ПНД трубу з поліпропіленової.

• У першому випадку ви зміцнюєте на ПНД трубу цангу з різьбленням, а на пропіленову трубу - комбіновану муфту з різьбленням. На різьбу намотуєте ФУМ стрічку для ущільнення і крутить їх.
• У другому випадку ви поєднуєте дві труби фланцями. Між фланцями для ущільнення вставляєте гумову прокладку і стягуєте їх болтами.

комбіновані муфти

Якщо з цанговим з'єднанням для ПНД труби все ясно, то комбіновані муфти (фітинги) для поліпропіленових труб різноманітні. Давайте коротко їх розглянемо:

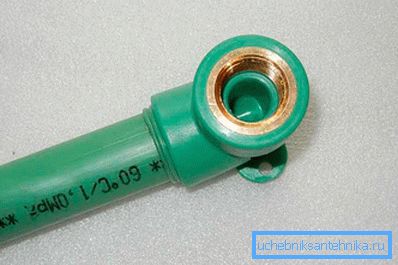

1. Муфта із внутрішнім різьбленням служить для з'єднання трубопроводу з іншого типу трубою або приладами, що мають зовнішню різьбу. Складається вона з поліпропіленової заготовки з впрессованной всередину металевої муфтою, на якій всередині нарізана різьба.

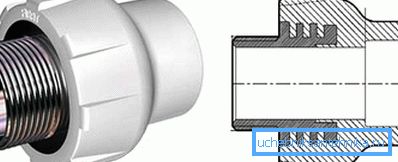

2. Муфта із зовнішнім різьбленням виконує ті ж функції, що і розглянута вище. Відрізняється лише тим, що в поліпропіленову заготовку впрессована втулка з металу із зовнішнім різьбленням.
3. Муфта із внутрішнім різьбленням під ключ складається з поліпропіленової заготовки, в яку впрессована металева втулка, яка виступає за край поліпропілену металевими гранями. Грані розраховані під ріжковий ключ. Усередині межі нарізана різьба. Таку втулку зручно накручувати ключем на іншу різьблення. Також є моделі муфт з гранями під ключ.
4. Муфта із зовнішнім різьбленням під ключ - те ж саме, що і муфта, описана в 3 пункті, тільки має зовнішню різьбу.
5. Рознімна муфта із внутрішнім різьбленням складається з двох металевих частин під ріжковий ключ. Причому одна металева частина з'єднана з поліпропіленової заготівлею. Такі муфти встановлюються в місцях, де потрібно роз'єднувати трубопровід або знімати прилади. Інша назва цієї муфти - американка. Розкручується вона двома ключами.
6. Рознімна муфта із зовнішнім різьбленням схожа на попередній вид американки. Відмінність лише в зовнішній різьбі замість внутрішньої.
7. Муфта з накидною гайкою складається з поліпропіленової заготовки, в яку впресовано штуцер з накидною гайкою під ключ. Встановлюється також, як і американка: в місцях необхідного роз'єму трубопроводу.

Такими ось комбінованими муфтами, припаяними до поліпропіленової трубі легко під'єднатися до ПНД трубі, на якій є цанга з подібною різьбленням.

Пайка ПП фітингів

Перш ніж з'єднати дві труби фітингами, їх треба закріпити на трубі. Кріплення цанги на ПНД трубі ми розглянули вище. Тепер розглянемо з'єднання поліпропіленової труби з фитингом.

Поліпропіленові фітинги з трубою з'єднується за допомогою пайки спеціальним паяльником. Паяльник з насадками встановлюють на підставку і розігрівають до 260^проC. Край труби очищають від бруду, знімають фаску і знежирюють разом з внутрішньою стороною муфти. Трубу і фітінг одночасно надягають на розігріті насадки. Після розігріву трубу рівно без повороту вставляють в фітінг і дають їм охолонути. На цьому процес пайки завершено.

Прочитавши цю статтю, ви без праці з'єднайте поліпропіленову трубу з ПНД трубою. Тут представлені всі можливі варіанти правильного з'єднання. Є ентузіасти, які кажуть будівельних форумах, що ці дві труби можна спаяти муфтою при різних температурах. Але вся справа в тому, що поліпропілен і ПНД складаються з різних матеріалів, у них різна температура плавлення, тому такий шов може лопнути або взагалі розплавитися. Якщо ви вирішите заощадити і поекспериментувати, то зробите це на свій страх і ризик.

Відео

Один із прикладів, як замінити ділянку залізної труби на поліпропіленову. За таким же принципом можна з'єднувати пластикові труби з різних матеріалів:

фото

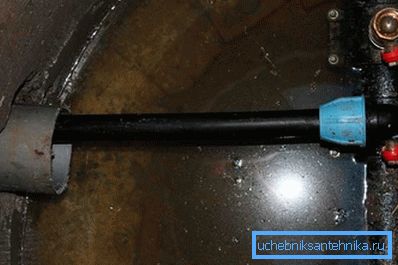

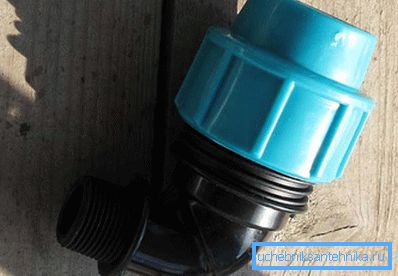

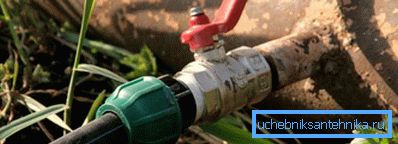

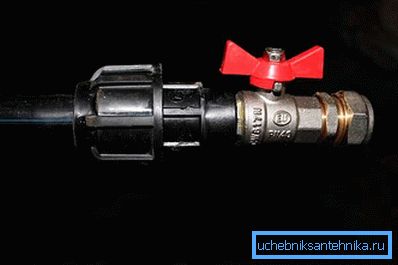

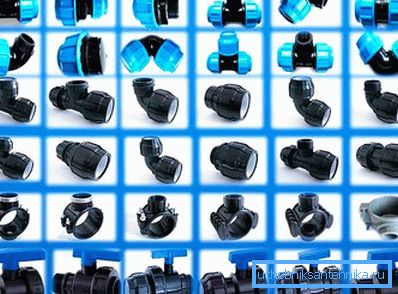

На цих фотографіях ви зможете побачити, як ще можна підключати пластикові труби:
