Як з'єднати трубу пнд

Сьогодні на ринку труб одним з лідерів є вироби з полімерних матеріалів. Поліетиленові трубопроводи мають значні переваги в порівнянні з продукцією ідентичного призначення. Ці труби більш затребувані, ніж сталеві і латунні, мідні та оцинковані, ПВХ і металопластикові. Труби ПНД застосовуються для транспортування рідин найрізноманітнішого складу. Вони легкі, гнучкі, легко монтуються. Крім того, вони можуть з'єднуватися між собою в трубопроводи за допомогою багатьох доступних методів. У цій статті ми поговоримо про те, як з'єднати трубу ПНД.

Способи з'єднання труб ПНД

З'єднання труб ПНД практично виконується двома способами. Перший спосіб можна розділити на:

• стикове зварювання;
• електромуфтового зварювання.

Другий спосіб передбачає:

• муфтове з'єднання;
• компрессионное фітингових з'єднання.

Порада! При обладнанні самопливних трубопроводів широке застосування має роз'ємне з'єднання, так як роботи по його пристрою виконуються порівняно швидко і просто. Якщо ж трубопровід призначений для роботи під тиском, рекомендується зварене з'єднання.

Виконання роз'ємних з'єднань

Так як каналізаційні трубопроводи є безнапірними, до їхніх сполук пред'являються занижені вимоги в порівнянні з водопровідними. Вони діляться на:

• розтрубні з'єднання, при яких гладкий торець одного трубопроводу заводять в розтруб іншого конструктивного елемента. Герметичність з'єднання забезпечується силіконовими або гумовими манжетами з еластичними властивостями;

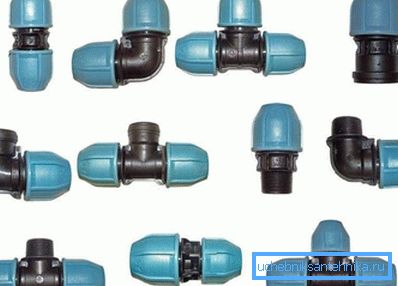

• фітингові з'єднання, що забезпечують з'єднання двох торців трубопроводів спеціальної фасонної деталлю, званої фитингом.

муфтове з'єднання

Широке застосування при монтажі трубопроводів мають муфтові з'єднання з поліетилену із застосуванням методу екструзії. За допомогою муфтових з'єднань можна швидко, надійно і без зайвого обладнання з'єднати торці трубопроводів.

Цей спосіб з'єднання має такі переваги:

• висока стійкість до впливів механічного походження і до температурних перепадів;
• надійність з'єднувального кріплення і довговічність трубопроводів;
• широка сфера використання. Даний з'єднувальний вид застосовується при обладнанні трубопроводів фактично найрізноманітнішого призначення;
• низька ціна поліетиленових з'єднувальних деталей.

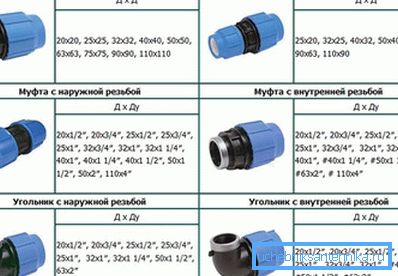

Для монтажу трубопроводів застосовуються такі муфтові різновиди:

• Компресійні муфти, які випускаються з внутрішньою і зовнішньою різьбою. Такі з'єднувальні елементи застосовуються при монтажі систем подачі води і газу.
• Сполучні муфти, які є найпростішими - з'єднують кінці трубопроводів з однаковими діаметрами.
• Редукційні муфти, які є перехідними при кріпленні трубопровідних елементів з різними діаметрами.

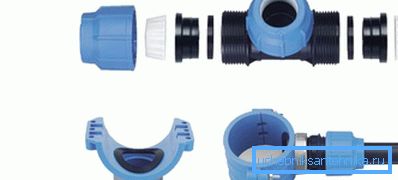

Компресійне фітингових з'єднання

За допомогою компресійних фітингів з'єднувати поліетиленові труби досить легко. Виконується таке кріплення в такій черговості:

• Фітинг розбирається з вивертом накидної гайки.
• Проводиться підготовка кінця труби до з'єднання, а саме: забруднення видаляються, по діаметру знімається фаска, для чого застосовується Фаскознімачі або гострий будівельний ніж.
• На трубі маркують позначку глибини входу труби в фітінг.
• Перш ніж увігнати трубу в фітінг, для полегшення цієї роботи її натирають мастилом з силікону або звичайним намоклі милом.
• Після того як труба з застосуванням сили введена в фітінг на потрібну глибину, накидна гайка затягується назад.

Порада! Гайку обов'язково закручувати тільки руками, так як при використанні гайкового ключа можна перестаратися.

Виконання нероз'ємних з'єднань

При монтажі напірних трубопроводів найбільш прийнятними є зварні з'єднання нероз'ємного типу. Монтувати їх нескладно і при цій операції особливої ​​кваліфікації не потрібно.

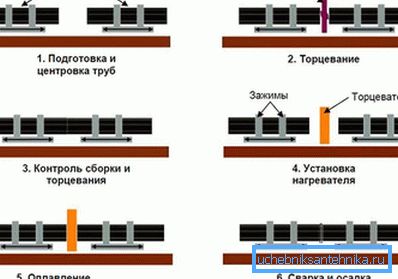

стикова зварювання

Тепер поговоримо про з'єднання труб ПНД за допомогою стикового зварювання. Для цього потрібно придбати спеціальний паяльник, застосовуваний в роботі з полімерними трубами. Так як варто він невеликих грошей, суттєвих фінансових витрат не буде потрібно - професійні майстри обійдуться значно дорожче. Роботи виконуються в такій черговості:

• в затискних лапах зварювального апарату закріплюються кінці трубопроводів, які будуть зварюватись, і проводиться центрування;
• відбувається розігрів поверхонь до початкового плавлення;
• забирається паяльник, і між собою стискуються розплавлені поверхні;
• далі відбувається природне охолодження утворився шва.

Електромуфтове зварювання

Цей спосіб не набагато складніше попереднього, але вимагає використання спеціальних муфт зі вставленими електричними спіралями, які розігрівають елемент при подачі напруги. В результаті елементи з'єднання зварюються з поверхнею муфти. Щоб процес зварювання пройшов нормально, потрібно:

• попередньо зачистити торці труб, що зварюються,
• забезпечити статичне стан деталей з'єднання під час зварювання.

Плюсом цього методу з'єднання є простота виконуваних робіт. Відчутний мінус - дорожнеча електричних муфт. Якщо планується велика кількість з'єднань, то краще застосувати контактне зварювання.

З'єднання з металевими трубами

Щоб з'єднати труби з поліетилену і металу, використовують два методи з'єднання:

• Різьбові з'єднання для труб з маленьким діаметром. В цьому випадку потрібно купити фітинги спеціального призначення, які з одного боку повинні мати нарізану різьблення для стикування з металевою трубою, з іншого - муфту ідеальної гладкості для кріплення з трубою ПНД.
• Фланцеве з'єднання для труб з великим діаметром. В цьому випадку до поліетиленових труб приварюються буртові втулки, які дають можливість використовувати на її поверхні додатковий фланець, що стягується з фланцем металевої труби за допомогою шпильок і гайок.

Для того щоб вибрати потрібний з'єднання, потрібно зіставити всі плюси і мінуси кожного, подивитися відео про те, як з'єднуються труби ПНД, зробити пробну спробу, і можна приступати до основних робіт.

Відео

З цього відео ви дізнаєтеся, як зробити монтаж компресійної муфти:
