Як з'єднувати фанові труби

Кожен пристрій, який призначений для відведення стоків, обладнується сифоном. Якщо будинок має кілька поверхів, то стояк додатково оснащується фанової трубою. Головне її призначення полягає у відведенні неприємних запахів за межі будівлі. Фанова труба виконує і іншу роль: після зливу стоків з сифонів може йти вода з-за розрідженого повітря, якщо її не буде, неприємні запахи будуть надходити в будинок. Щоб ця система працювала без збоїв і справно, важливо знати, як з'єднувати фанові труби правильно. Саме про це піде мова в цій статті.

Вимоги до установки

Існує кілька непорушних правил по монтажу фанової труби:

  • По-перше, діаметр фанової труби повинен бути більшим чи рівним діаметру стояка.
  • По-друге, монтаж стояка починається з теплої зони, а завершується в холодній.
  • По-третє, вихід стояка фанової труби повинен розташовуватися в такому місці, щоб неприємні запахи легко виводилися за межі житлової площі.

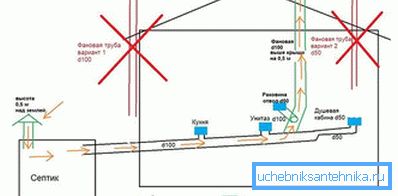

Принцип роботи

З цього випливає, що фанова труба це продовження каналізаційного стояка. Принцип дії цієї системи полягає в наступному: що піднімається по стояку тепле повітря утворює невелике розрідження. Як наслідок, в санвузол неприємний запах проникати не буде, він виведеться назовні.

Правила з'єднання системи

Всередині приміщення

З'єднання фанових труб в будинку може виконуватися при наявності двох, трьох або більше стояків. Для кожного стояка можна встановити додаткову витяжку. В іншому варіанті можна з'єднати фанові труби в одну систему. Зробити всі ці сполуки можна на горищі. В результаті на дах буде виведена тільки одна загальна фанова труба. Якщо стояк виконаний з пластикових труб, то для з'єднання використовується коліно 45 °, якщо з чавунних, то допускається монтаж прямого трійника. У місці виходу іншого стояка також монтується пряме коліно або трійник (прямий). Через трійники можна підключити декілька фанових труб.

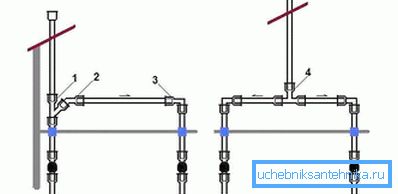

з'єднання схема

Як правило, з'єднання фанових труб виконується під стелею останнього поверху будинку. Чому так? Коли на вулиці мороз, то тепле повітря, який насичується парами, піднімається вгору по трубі. В цей час в фанової трубі він охолоджується і потрапляє в неопалюване приміщення на горищі / покрівлі. Як наслідок, повітря конденсується, і конденсат замерзає на внутрішній стороні, перетворюючись на лід. Поступово перетин труби зменшується, що призведе до порушення гідрозатвори.

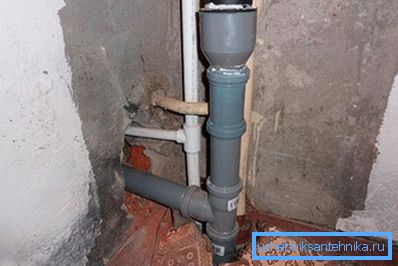

фанова труба

Нерідко при з'єднанні фанових труб виникає інша проблема. У двоповерховому будинку є кілька стояків, витяжка яких не зводиться між собою на верхньому поверсі. Щоб вийти з такого становища, з'єднати труби можна на нижньому поверсі. При цьому робити це потрібно використовуючи трійник з виходом на 45 °. Це дозволить при спуску стоків виходів вентиляційних каналів не перекриватися повністю.

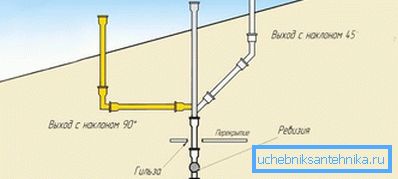

Висновок на дах

Порада! Якщо при прокладці фанових труб є прямолінійні або горизонтальні ділянки, то важливо дотримуватися повну герметизацію кожного стику, особливо, якщо труба йде під невеликим ухилом.

Кріпляться такі труби на горищі спеціальними підвісками, хомутами або кронштейнами. Вибір методу кріплення буде залежати від використовуваного матеріалу трубопроводу.

Дотримуючись всіх рекомендацій, можна захистити своє житло від неприємних запахів, які можуть надходити з каналізаційної системи.
