Як з'єднувати каналізаційні труби

28-06-2018
Труби

При прокладанні каналізаційних труб необхідно особливу увагу приділяти їх сполук для забезпечення тривалої експлуатації без поломок. Оскільки каналізаційні труби в більшості випадків самопливні, то до з'єднань пред'являється основна вимога - герметичність, яка забезпечується застосуванням різних ущільнюючих матеріалів. За рахунок того, що по трубах можуть йти різнорідні відходи з твердими включеннями різних фракцій, всі стики і повороти повинні бути плавними, не слід створювати всередині додаткових перешкод. При неможливості з яких-небудь причин організувати трубопровід з самостійним рухом стоків застосовується примусова відкачка. В системі може створюватися високий тиск в залежності від потужності насоса і діаметра труби, тому необхідно стежити за міцністю з'єднань. У цій статті ми розглянемо, як з'єднувати каналізаційні труби.

Зазвичай для проектування і монтажу каналізації залучають фахівців, які повністю прораховують навантаження на всю систему і виробляють весь спектр робіт. Що стосується приватних домоволодінь, то можна виконати з'єднання каналізаційних труб своїми руками.

Типи каналізаційних труб і з'єднань

В даний час існує широкий вибір труб для каналізації і різних типів з'єднань:

Каналізаційні пластикові труби стали в даний час найпоширенішими, так як вони не схильні до впливу корозії, досить легкі і володіють максимальним терміном експлуатації до 30 років. Їх з'єднують склеюванням, пайки (пластикова зварювання) і різьбовими з'єднаннями.

пластикові
Сталеві труби використовуються для монтажу малих систем каналізації. Вони володіють малою вагою і низькою вартістю, але схильні до впливу корозії. Їх призначення - системи з високим тиском, тому застосовуються як нероз'ємні зварні з'єднання, так і розбірні різьбові з ущільненнями. У промислових умовах можуть застосовуватися фланцеві з'єднання, рівні по міцності і герметичності зварних з'єднань, але є розбірними.

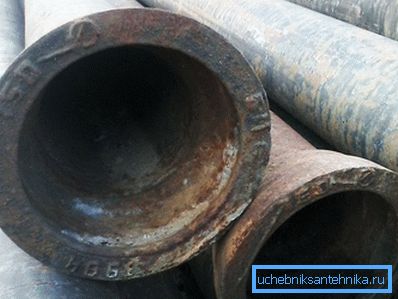

чавунні

Чавунні труби є альтернативою сталевим трубам, адже вони мають високу корозійну стійкість і витримують вплив деяких агресивних середовищ. Але даний матеріал через високий вміст вуглецю є крихким і не витримує ударів молотком, що може викликати деякі труднощі при запресовуванні. Він з'єднується зварними з'єднаннями і розтрубними.

Підготовка труб для з'єднання

Перед тим як з'єднувати каналізаційні труби, потрібно вибрати відповідний тип з'єднання, а потім здійснити заміри, розмітку їх поверхонь, призначених під з'єднання, і провести очищення від пилу і бруду. При цьому використовувати абразивний інструмент не рекомендується. Поверхня, призначену для зварювання, необхідно зачистити і знежирити. З'єднання з різьбленням очищаються від іржі перед нанесенням шару ущільнювача.

Зварні з'єднання труб

Для з'єднання труб встик звареним способом їх затискають в спеціальних затискачах, зачищають від оксидного шару, знежирюють і при необхідності роблять попередній нагрів, в залежності від матеріалу труб, а потім зварюють.

Порада! Відхилення в розмірах діаметра і товщини не повинні перевищувати 0,5 мм, так як це може призвести до постійних засмічення трубопроводу.

З'єднання розтрубним способом труби з гладким кінцем здійснюється в такій послідовності:

  • знімається фаска на обох трубах;
  • на кінець труби без розтруба одягається обмежувальний хомут і нагрівальна гільза;
  • в розтруб вводять Дорн, який нагріває його внутрішню поверхню;
  • гріють обидва кінці до початку розплавлення;
  • швидко знімають Дорн і гільзи, а обидві труби швидко з'єднують до упору;
  • витримують кілька хвилин до повного затвердіння.

клейові

Клейовим методом з'єднують труби внахлест при температурах від +50 ° С, щоб клей на холоді не втратила своїх властивостей і зміг застигнути. Роботи повинні проводитися в місці, захищеному від попадання вологи. Перед склеюванням ретельно зачищають поверхні і знежирюють розчинником. Для склеювання труб з різницею в діаметрі від 0,6 мм застосовують клеї на основі заповнюють смол і наносять кілька шарів, давши час для схоплювання кожного попереднього шару. Для склеювання труб з меншою різницею використовують звичайний клей, наприклад, на основі метилхлорида, завдаючи один шар і моментально поєднуючи склеюються частини.

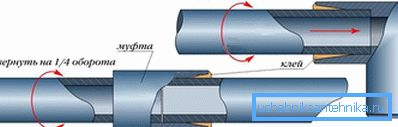

клейове з'єднання

Клейове з'єднання застосовується в розтрубних типах кріплення і муфтових. У розтрубних клей наноситься шаром довжиною в 2/3 від діаметра труб або 3 - 4 см, в залежності від вимог до механічних властивостей. Після нанесення клею вставляють трубу в розтруб і прокручують приблизно на 30-600, щоб клей рівномірно розподілився і увійшов в контакт з сполучаються поверхнями і потім залишають на кілька годин, поки він не полімеризується.

При муфтовий кріпленні клей наноситься на поверхні труб, які потім вставляються в муфту і закріплюються співвісно, ​​витримуються деякий час до схоплювання, після чого кріплення знімається. До експлуатації вони будуть готові через кілька годин.

різьбові

Знімні з'єднання, виконані за допомогою різьблення, відрізняються високою герметичністю, щільністю і здатністю витримувати високі тиску. Вони не є поширеними в каналізаційних з'єднаннях і застосовуються лише в тих випадках, коли потрібно забезпечити контроль певної ділянки трубопроводу. У деяких випадках, коли неможливо виконати інші сполуки неразборного типу, можуть застосовуватися різьбові, які садять на клей.

Зазвичай застосовують муфтові з'єднання, щоб забезпечити однаковий внутрішній діаметр труби і не погіршувати прохідність. Для з'єднання труб слід застосовувати герметик: льон, оліфу, білила або мастику.

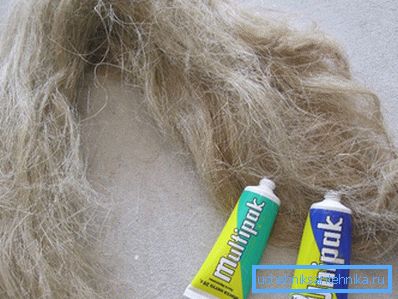

Герметик для з'єднання

Спочатку різьблення промащується білилами, а потім намотується шар льону, починаючи з другого витка різьби, тонким щільним шаром. Зверху намотаного шару наноситься сурик. При цьому кінці намоток не повинні звисати. Після цього накручується муфта, а потім щільно затягується ключем до кінця. Інша труба вкручується в муфту з такими ж нанесеними герметизирующими шарами.

Порада! Якщо на одній з труб різьблення довше, ніж муфтова, то тоді застосовують фіксуючу контргайку, яку вкручують до нанесення герметика, а потім після затяжки муфтового з'єднання щільно прикручують до муфти.

З'єднання труб, виконаних з різних матеріалів

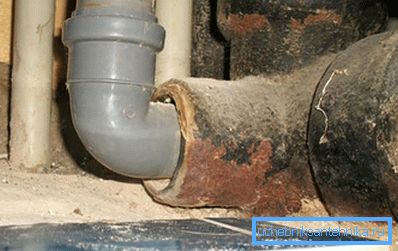

З'єднання з різних матеріалів

Зазвичай при переходах від центральних каналізаційних систем до побутових необхідне застосування перехідників з одного виду труби на інший. Зазвичай це з'єднання чавуну і пластика. Дані матеріали мають різні механічні та фізичні властивості, тому доводиться це враховувати при з'єднанні. Основна проблема полягає в різних коефіцієнтах розширення матеріалів. Тому застосовуються розтрубні з'єднання з гумовими ущільнювачами. Для цього трубу покривають шаром клею і щільно упресовують в розтруб, або застосовують закладення просмоленому пеньком, а потім закладають цементом.

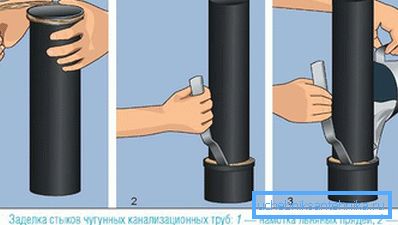

закладення стиків

Існує велика кількість різних з'єднань каналізаційних труб і тому необхідно знати, як правильно їх вибирати і здійснювати монтаж, так як від цього безпосередньо залежить термін експлуатації всієї системи.

розтрубна стикування
