Як з'єднувати поліпропіленові труби

Кожен будівельний матеріал має свій термін експлуатації, по закінченню якого доводиться проводити заміну зіпсувалися виробів. Труби не є винятком. Сучасні поліпропіленові труби настільки прості в монтажі, що дозволяють зробити заміну всієї системи опалення чи водопостачання без особливих зусиль. Щоб дізнатися, як з'єднувати поліпропіленові труби, досить прочитати статтю.

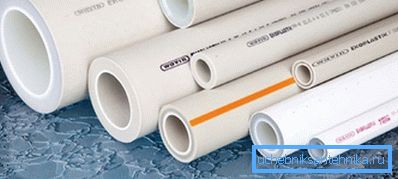

Переваги труб з поліпропілену

Кілька основних переваг таких труб:

  • Міцність. Вони здатні витримати перепади тиску в системі і високу температуру без зміни своїх характеристик.
  • Довговічність.
  • Стійкість до корозії.
  • Легкість монтажу. Для установки труб досить нагріти їх спеціальним приладом і з'єднати за допомогою фітингів. З'єднання поліпропіленової труби з металевої здійснюється також за допомогою фітингів.

Інструменти

Інструмент для зварювання

Простота монтажу - перша і головна перевага поліпропіленових труб, правда, будуть потрібні додаткові матеріали і інструменти.

  • поліпропіленові труби,
  • олівець,
  • кліпси для фіксації труб,
  • рулетка,
  • з'єднувальні муфти,
  • утеплювачі мерілоновие,
  • куточки. Нам будуть потрібні вироби двох видів: під 45 і 90 градусів,
  • МРВ-Вухань. Він використовується для кріплення змішувача,
  • МРВ і МРН виходи з металевою різьбленням,
  • паяльник,
  • ножиці для пластикових виробів.

монтаж

Як правильно зробити монтаж системи з використанням труб з поліпропілену, щоб результат був довговічним, ми розглянемо нижче. Якщо у вас залишилися сумніви щодо своїх умінь, або ви не наважуєтеся на самостійну заміну виробів, то назавжди забудьте про це. Справа в тому, що навіть неправильна спайка таких труб може бути виправлена ​​сполучними муфтами.

Порада! При виборі поліпропіленових виробів орієнтуйтеся на діаметр старих труб, що допоможе значно спростити монтаж всієї конструкції.

Дифузійне зварювання

Поліпропіленові вироби можна з'єднати декількома способами, але найпопулярніший - дифузійна зварювання. Для надійного кріплення виробів тут використовуються фітинги: муфти, куточки і перехідники.

Дифузійне зварювання

Поліпропіленові труби в системі холодного водопостачання гарантовано прослужать до 50 років. Приблизно чверть століття вони зможуть прослужити при облаштуванні гарячого водопостачання. Не забувайте, що тривалість служби цих виробів залежить від тиску і температури води в конструкції.

Трубопровід з поліпропілену має великий запас міцності, що дозволяє витримувати всі зміни в системі. Так, високий тиск і низькі температурні показники ніяк не вплинуть на тривалість служби виробів. Таку ж дію на поліпропіленові труби матиме низький тиск з високою температурою. Однак високі показники тиску і температури, одночасно зафіксовані в системі, скоротять тривалість служби виробів на 5-7 років. У домашніх трубопроводах не буває надмірних навантажень, здатних пошкодити труби, тому не варто турбуватися.

Порада! Поліпропіленові труби, для скріплення яких використані нероз'ємні з'єднання, в подальшому не можуть бути розібрані.

Категорії поліпропіленових труб

Всі поліпропіленові труби діляться на:

  • PN 25. Труба витримує 2,5 МПа. Використовується в опалювальних системах і системах гарячого водопостачання.
  • PN 20. Універсальна труба, здатна витримати 2 МПа. Вона може використовуватися для холодного і гарячого водопостачання за умови, що температура системи не більше 80? C. Поліпропіленова труба цієї категорії відноситься до виробів високої міцності, так як внутрішня її частина армована фольгою.
  • PN 16. Труба для опалювальних систем з низьким тиском і холодного водопостачання.
  • PN 10. тонкостінна труба, що витримує тиск в 1 МПа. Її широко застосовують в конструкціях теплої підлоги (але при температурі не вище 45? C) і холодного водопостачання (до +20? C).

Відео з яскравими прикладами використання труб певної категорії допоможе визначитися в такому нелегкому виборі:

види фітингів

Фітинги для труб

З'єднати дві труби з різних матеріалів (металеву і поліпропіленову) можна спеціальними фітингами. Вони допомагають ще й при з'єднанні сантехнічного обладнання зі сталевими арматурами. Вставки на фітингах потрібні для надійного скріплення виробів і бувають вони латунними або хромованими. Як правильно їх використовувати і де краще, ми зараз не будемо торкатися, а розглянемо лише їх різновиди - це:

  • хрестовина,
  • комбіновані трійники,
  • муфти,
  • кутові кульові крани і прямі,
  • заглушка,
  • косинці на 45 і 90 градусів,
  • кутник (потрійний або для з'єднання однакових труб),
  • прохідна Водорозетка,
  • перехід. Він має зовнішню різьбу мул пластмаси типу DG,
різновиди фітингів
  • Вварной сідло,
  • комбіновані муфти,
  • комбіновані косинці для труб,
  • комбіновані косинці для приладів.

Хід роботи по з'єднанню труб

Скріплення виробів з поліпропілену - процес простий, але вимагає уважності і акуратності. Щоб зробити все правильно, потрібно прочитати інструкцію, яка йде в комплекті з паяльником. Проводити всі роботи з пайки труб краще поетапно.

Спочатку складаємо схему! Новий водопровід починається з розмітки кранів, фільтрів, поворотів і інших деталей. Після складання докладної схеми можна приступити до часткової збірці трубопроводу. Частина деталей можна з'єднати без пайки, використавши клей, але інша вимагає спеціального інструменту. Щоб процес споювання проходив легко, тримайте труби строго горизонтально.

схема з'єднання

Щоб з'єднати труби, розташовані вертикально, потрібно помічник. Друга людина має лише фіксувати виріб на своєму місці, а ви будете паяти, попередньо знявши паяльник з підставки. Останній етап - складання одержані частин в єдину конструкцію. Тут вам теж знадобиться помічник.

Для з'єднання поліпропіленових виробів з діаметром більше 63 см використовують стикове зварювання. Такий спосіб скріплення виробів вважається найнадійнішим, а для його проведення не потрібно додаткових деталей.

апарат Фузіотерм

Холодні поліпропіленові труби накручуються і затягуються на своїх місцях, після чого місця з'єднання обробляються апаратом Фузіотерм. Якщо потрібно зварювання двох кінців виробів, то їх потрібно вставити в спеціальний отвір в апараті. Те апарат для пайки включають, дають прогрітися до 260 градусів, вставляють труби в спеціальний отвір, витримують встановлений час, витягають і з'єднують.

Порада! Температуру розігріву необхідно перевіряти до початку зварювання.

розтрубна пайка

Поліпропіленові труби з діаметром менше 40 мм можна з'єднувати ручним апаратом для зварювання. З'єднання поліпропіленової труби з металевої деталлю не може проводитися таким способом. Така техніка має центрирующее пристрій і кілька особливих насадок. Включати такий апарат можна тільки після надійної його фіксації і установки насадок.

Порядок проведення розтрубною пайки

  1. Відрізати частину поліпропіленової труби можна спеціальними ножицями. Армоване виріб потрібно буде обробити, зачистивши шару не в місці зрізу.
  2. Одягнувши рукавички, нагрівають апарат і починають пайку.
  3. Сварка повинна проводитися дуже швидко, щоб уникнути деформації місць з'єднання.

розтрубна пайка

Відео

Пропонуємо вам побачити, як паяются труби з поліпропілену:
