Як здійснюється гнуття профільних труб

Каркас, виготовлений за допомогою профільних труб, є досить частим будівельною спорудою. Його використовують, в тому числі для парників, теплиць, навісів і козирків, що мають конструкцію сферичної форми.

В цьому випадку є два шляхи зробити необхідну форму - використовувати зварювальний апарат або трубогиб.

Нижче ми розглянемо використання спеціального обладнання для таких цілей, а також альтернативні варіанти. Так ви зможете прийняти рішення про те, чи варто витрачати кошти на його придбання або можна буде обмежитися альтернативним методом.

Порада: стежте, щоб при згинанні профільних труб не виникали тріщини, злами і сплющивания.

Що нам пропонує промисловість

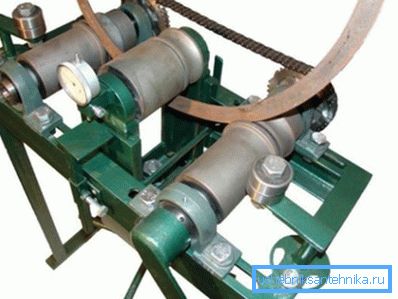

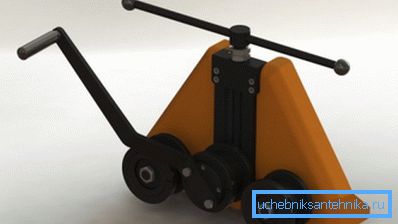

Нижче розглянемо основні типи трубогибов, які найчастіше використовуються:

альтернативні методи

Використовуємо зварювальний апарат та УШМ

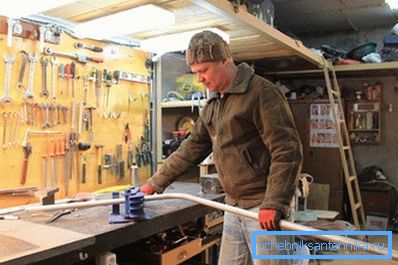

Якщо у вас немає поблизу трубогібного верстата або вартість послуг вас не влаштовує, є можливість зігнути профільну трубу своїми руками під потрібним кутом в домашніх умовах.

Для цього ви повинні приготувати УШМ або «болгарку» і зварювальний апарат, нижче інструкція розповість як це зробити:

1. Накресліть схему, на якій розрахуйте радіус заокруглення.
2. Зробіть в місці, де передбачається вигин труби, УШМ з диском по металу кілька поперечних пропилів.
3. Затисніть трубу в лещатах і почніть її гнути в потрібному вам напрямку, докладаючи невелику силу.
4. Заваріть пропили зварювальним апаратом, коли кут вигину буде вас влаштовувати. При цьому не забувайте про дотримання правил ТБ.

Порада: на останньому етапі відшліфуйте зварювальні шви.

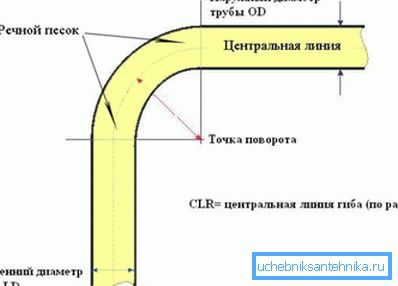

Пісок і металева болванка

Даний спосіб не вимагає якихось особливих інструментів, тому його можна вважати одним з найпростіших, хоча і трудомістких.

Якщо ви не знаєте, де зігнути профільну трубу, скористайтеся ним:

1. Підготуйте пісок, якого повинно вистачити для заповнення всієї труби. Обов'язково просушіть і просійте його.
2. Закрийте один кінець труби дерев'яним чопом.
3. Насипте в неї просіяний пісок і також його закупорте трубу з іншого боку.

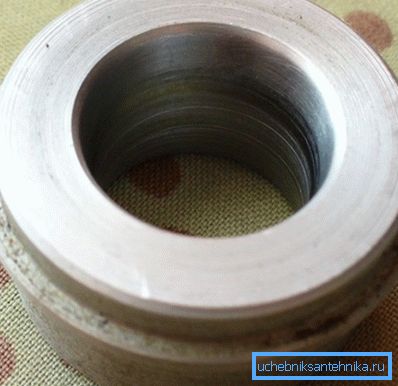

4. Візьміть металеву болванку відповідного діаметру.
5. Зафіксуйте надійно один кінець профільної труби між штирями, тягніть за одною, постукуючи болванкою по ній.

Порада: для полегшення процесу згинання профілю по невеликому радіусу краще місце деформації прогріти газовим пальником. Цілісність металевих стінок під час процесу забезпечить щільно насипаний пісок.

1. Видаліть забиті чопи після згинання профілю, їх потрібно вибити або випалити.
2. Видаліть пісок з труби повністю.

Спосіб досить складний, тому зазвичай його використовують для труб одноразово. Взимку пісок можна замінити водою, яка повинна замерзнути всередині профілю, не забудьте надійно закрити кінці пробками.

Як тільки рідина в трубі замерзне, можна починати її згинати за підготовленим шаблоном.

Застосовуємо пружину квадратного перетину

Професіонали знають ще один спосіб, який не дозволить деформуватися стінок металевої профільної труби - використання для цього пружини перетином такої ж форми, однак меншого розміру. Для її виготовлення застосовують сталевий дріт, діаметр якої залежить від товщини стінок.

Головне - вона повинна без зусиль входити всередину вироби. Потім заплановане місце вигину слід прогріти газовим пальником або паяльною лампою, так як тоді стінки легше піддадуться згинання.

Використовуйте в роботі спеціальні захисні рукавиці, тримаючи виріб кліщами. Для отримання потрібного радіусу використовуйте болванку або металеві штирі, які слід надійно встановити по колу.

висновок

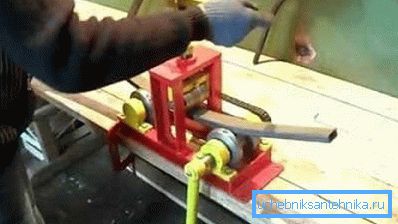

Стаття дала поняття того, яким чином ви зможете зігнути профільну трубу по потрібному радіусу. Для цього є спеціальне обладнання, що полегшує процес, або можна використовувати «народні» методи, якщо верстат коштує занадто дорого, вартість послуг по вигину вам не підходить чи ні можливості дістатися до них (див.також статтю Зварювання труб встик: технологія і устаткування).

Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
