Як зігнути профільну трубу: 4 способи і кілька хитрощів

В процесі роботи (зазвичай абсолютно несподівано) може виникнути питання - а як зігнути профільну трубу в домашніх умовах? На сьогоднішній день є кілька досить ефективних методик, і при наявності певної вправності з завданням можна впоратися, не звертаючись в майстерню до професіоналів.

Спосіб 1. Використання трубогибочні машин

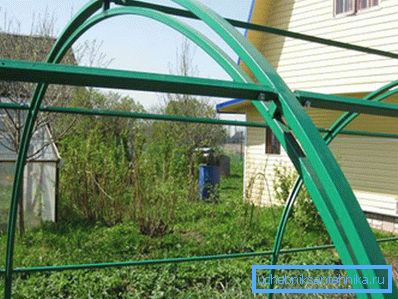

Коли ми говоримо про згинанні профільних труб, то найчастіше маємо на увазі формування з заготовки дуги певного радіуса. Чим більше цей радіус, тим легше наше завдання, оскільки так внутрішня порожнину буде піддаватися меншим деформацій (читайте також статтю Захисна асмольно-полімерна стрічка для труб).

Зверніть увагу! Згинати круглі і профільні труби під прямим кутом не вийде: злам практично гарантований. Для цієї мети зазвичай застосовують або зварене з'єднання, або спеціальні перехідники, що дозволяють зістикувати два окремих відрізка.

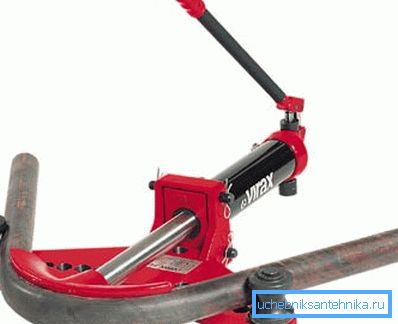

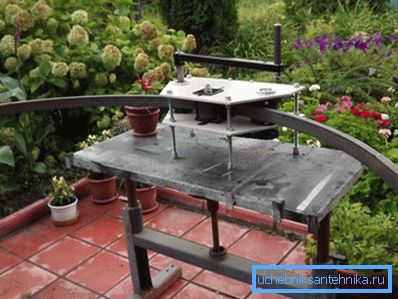

Якщо необхідність у виготовленні дуг виникає досить регулярно, то варто придбати ручний або стаціонарний профілегибочні верстат. Він являє собою пристрій з кількома валиками, які впливають на заготовку, надаючи їй потрібну форму.

Інструкція по роботі на трубогиб досить проста:

• Деталь потрібного розміру укладаємо в верстат і затискаємо в кріпленнях.
• Включаємо електродвигун або починаємо обертати рукоятку.
• Робочі валики зміщують вісь труби в напрямку вигину, при цьому одночасно виконується розтягування однієї зі стінок.
• На протилежну стінку впливає гибочний шаблон, надаючи заготівлі потрібну форму.
• Для зниження деформації внутрішньої порожнини часто застосовують гідравлічну стабілізацію: краю деталі закриваються заглушками, а всередину під невеликим тиском закачується рідина.

Щоб підвищити ефективність всіх операцій, варто дотримуватися таких правил:

• Чим повільніше ми виробляємо обробку, тим нижче ризик зламу або неконтрольованої деформації деталей.
• При роботі слід брати до уваги обмеження по товщині стінки і перетину труби, актуальні для вашої моделі верстата.

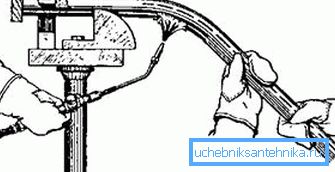

• Товсті труби краще згинати в заводських умовах після попереднього прогріву: за рахунок збільшення пластичності металу підвищується якість обробки.

Ціна побутових пристроїв даного типу стартує приблизно з 100 доларів. Ось чому для обробки невеликої кількості деталей можна або орендувати апарат на кілька днів, або скористатися послугами майстровий.

Народні засоби

Спосіб 2. Уривок і зварювання

Однак трубогнуття апарат під рукою є далеко не завжди. Ось чому будь-якому майстрові варто заздалегідь вивчити, як загнути профільну трубу в домашніх умовах з застосуванням найбільш поширених інструментів.

Якщо цілісність внутрішньої порожнини для нас не є критичною, можна скористатися кутової шліфувальної машинкою і зварювальним апаратом:

• На деталь наносимо розмітку, виділяючи ділянку, якою буде проходити лінія вигину.

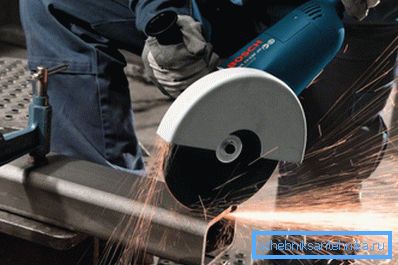

• З внутрішньої сторони за допомогою болгарки з відрізним диском робимо більше надрізів не менше ніж на 3/4 перетину.
• Взявшись за кінці деталі, формуємо вигин.

Порада! при необхідності надлишки металу вирізаємо тієї ж болгаркою.

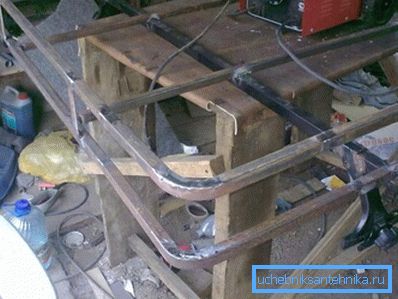

• Фіксуємо заготовку в шаблоні і зварює краю розрізів.
• Після того як метал охолоне, міняємо диск болгарки на шліфувальний і поліруємо оброблену поверхню.

Спосіб 3. Внутрішня пружина

Якщо збереження цілісності стінок є принциповим, то для виконання свого нами завдання потрібно своїми руками виготовити спеціальну пружину:

• Беремо сталевий дріт діаметром до 4 мм. Чим товщі стінки труби, тим міцніше повинна бути дріт.

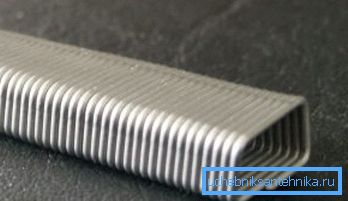

• Використовуючи повнотіла сталеву болванку, навивати пружину квадратного перетину. Розмір сторони квадрата підбираємо таким чином, щоб отримана конструкція без праці проходила у внутрішню порожнину труби.
• Закладаємо пружину в область вигину, після чого прогреваем деталь паяльною лампою.
• Використовуючи шаблон або круглу болванку відповідного діаметру, формуємо дугу. При цьому пружина всередині захистить деталь від зламу і збереже її профіль.

Дана методика є досить трудомісткою, оскільки виготовлення пружини забирає багато часу і сил. З іншого боку, використовувати еластичну вставку можна багаторазово, так що описаний спосіб цілком підходить для виконання масштабних робіт.

Спосіб 4. Заповнення піском або водою

Якщо ж під рукою немає підходящої сталевого дроту, а необхідність у виготовленні дуги з трубчастої заготовки стоїть досить гостро, варто скористатися однією з методик, які передбачають внутрішнє заповнення.

Як заповнювач можна використовувати рідину:

• Перед тим як гнути профільну трубу з міді з тонкими стінками (іноді вони використовуються в опалювальних системах), її порожнину заливаємо водою, герметично закривши обидва торця.
• Після заливки виносимо виріб на холод або поміщаємо в морозильну камеру. Очікуємо до тих пір, поки вода повністю замерзне.
• Використовуючи болванку або шаблон, виробляємо загин труби, після чого виймаємо пробки і зливаємо воду.

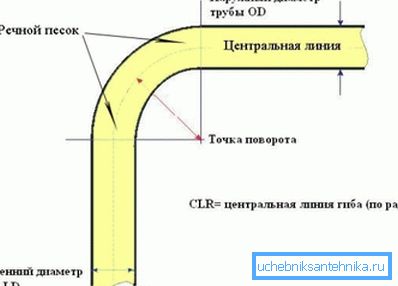

У теплу пору року, а також при обробці товстостінних заготовок воду замінюємо піском:

• Матеріал просіюємо, видаляючи всі забруднення, після чого ретельно прожарюємо на вогні.
• Один край заготовки затикаємо дерев'яною пробкою.
• Засипаємо в порожнину сухий пісок, ретельно ущільнюючи його шляхом постукування по землі або верстата.
• Встановлюємо пробку на інший кінець деталі і виконуємо згинання. Якщо не поспішати, то пісок за рахунок підтримки внутрішнього тиску не дозволить сформуватися внутрішньому зламу.

висновок

Якщо ви хоча б періодично працюєте з металом, то знати про те, як зігнути профільну трубу без трубогиба, вам потрібно обов'язково. Звичайно, всі описані методи не зможуть повною мірою замінити якісне професійне обладнання, але в критичній ситуації вони здатні прийти на допомогу, дозволивши вирішити поставлене завдання максимально оперативно (див.також статтю Дефлектор на трубу - що це таке і навіщо він потрібен).

Якщо ви захочете ознайомитися з технологією обробки більш детально, рекомендуємо переглянути відео в цій статті.
