Як зігнути трубу з нержавійки

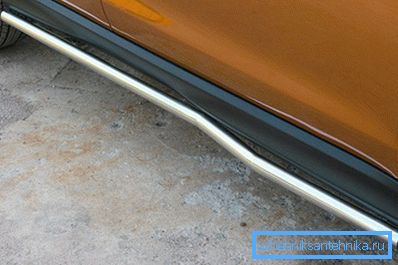

Під час будівельних, ремонтних і монтажних робіт використовуються труби для прокладок каналізацій, газопроводу, водопроводу, вентиляції, каналізації і т.д. Залежно від місця експлуатації застосовують труби з різних матеріалів, різних товщини, діаметра і довжини. При цьому не завжди є можливість використовувати коліно або перехідники. У подібних випадках доводиться згинати трубу, в результаті може бути пошкоджена внаслідок або взагалі зіпсувати. Оскільки такий матеріал як нержавіюча сталь має достатню міцність, має тривалий час експлуатації та не піддається впливу вологи, його часто використовують під час монтажних робіт. Тому в даній статті розберемо, як зігнути трубу з нержавійки.

Сам процес згинання металевих виробів можна розділити на два типи. Температурний, коли заготовку або її частина розігрівають або охолоджують з подальшим вигином. Механічний, коли на заготовку впливають з певною силою, використовуючи спеціальні пристрої або згинаючи її вручну. Варто зауважити, що нержавіюча сталь щодо технологічний матеріал і труднощів при роботі зазвичай не виникає.

Труби з нержавіючої сталі не можна згинати з попереднім нагріванням (наприклад, газовим пальником або паяльною лампою).

Вигин як негативний фактор

Згинання труби є негативним фактором для експлуатаційних характеристик. Мають місце різні недоліки, які залежать від матеріалу, кута вигину, пристрої та методу вигину, внутрішнього діаметра і товщини матеріалу. До негативних наслідків можна віднести:

• зміна радіуса вигину під час експлуатації під впливом температурного розширення або звуження і механічного впливу, внаслідок чого спостерігається пружний ефект;
• зменшення товщини зовнішньої стінки в місці вигину;

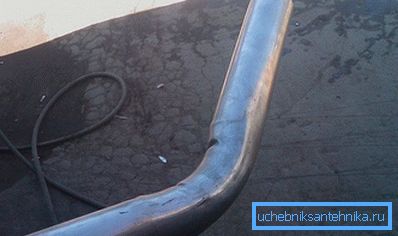

• поява різких зламів або складок у вигляді гармошки на внутрішній стінці вигину;
• овалізаціі? зміна форми труби і поява просвіту овальної форми;
• збільшення впливу корозії на внутрішній і зовнішній стінці вигину.

При проході речовини по внутрішньої порожнини труби особливий тиск припадає на зовнішню стінку, тому при монтажі в місцях з протіканням рідин на високому тиску рекомендується використання коліно, потовщення або трубу з більш товстими стінками. Виникла овалізаціі також негативно впливає на труби при швидкому русі потоку рідини. У подібних місцях відбувається звуження по одній осі і розширення за іншою, що, в свою чергу, також збільшує тиск на зовнішню стінку вигину. Ще потрібно враховувати овалізаціі при прокладці труб у вузьких місцях, так як її ширина в місці вигину збільшується.

Запобігти овалізаціі і зберегти круглу форму при холодній згинанні можна двома способами. Перший, підтримувати стінки зсередини, використовуючи внутрішній обмежувач. Другий, підтримувати стінки як зсередини, так і зовні, застосовуючи внутрішній і зовнішній обмежувач. Внутрішнім обмежувачем може служити ретельно утрамбований в трубу пісок, гума, вода, смоли або легкоплавкі матеріали. Головне, це надійно закрити отвори труби, щоб при збільшенні тиску під час вигину наповнювач не випадав назовні. По можливості рекомендується щільно заварювати отвори труб.

При використанні другого способу цілісні показники трохи вище, але для цього необхідні спеціальні механічні елементи або резервуари, які зазвичай використовуються при промисловому виготовленні труб. Якщо застосовувати більш жорстке і тверде внутрішнє наповнення, збережеться більш кругла форма просвіту, тому їх використовують частіше. Але при використанні пружних наповнювачів, зовнішня сторона в меншій мірі піддається розтягуванню.

способи гнуття

На виробництві, коли доводиться гнути труби з нержавіючої сталі, зазвичай використовується холодна гнучка через вищих показників рентабельності, а у випадках, де необхідна гаряча гнучка, часто вигідніше просто відразу вилити необхідну форму. Тому далі у такий спосіб: холодного згинання, тим більше що більшість технологій не сильно відрізняється від гарячого способу.

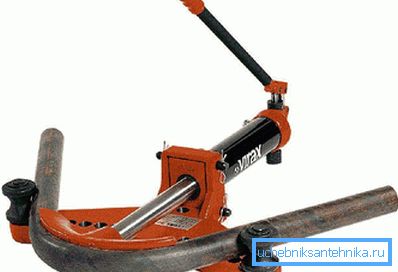

Гнучка з використанням двох опор

Заготівля укладається між двох опор таким чином, щоб перша опора утримувала, а друга була несучої. При впливі гвинтового або гідравлічного преса або домкрата далі другий опори відбувається вигин. Даним способом можна гнути труби діаметром до 350 міліметрів. Устаткування має достатню простотою і може використовуватися безпосередньо в місцях монтажу.

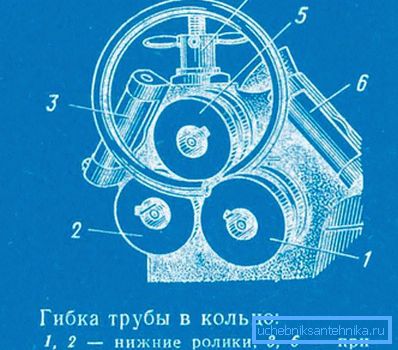

Каток

Такий метод використовується, коли потрібно отримати кільце або спіраль з труби невеликого діаметру. Заготівля за допомогою механічних кріплень і штовхача просувається через обертові ролики, після чого здобуде необхідну кривизну.

Гнучка за допомогою розкочування

В даному випадку заготовка закріплюється і проводиться розкочування в певних місцях з допомогою спеціальних кульок. Подібний процес може відбуватися як з зовнішньої частини - обмотування, так і з внутрішньої - розкочування. В результаті труба набуває трикутну форму з округлими краями.

Гнучка намотуванням

Цей метод набув широкого поширення в промисловому виробництві через відносну простоту при невеликих витратах енергії і виходу якісної продукції. В даному випадку використовується внутрішні наповнення, найчастіше їм є металевий канат діаметром меншим на 0,1-0,5 мм, ніж внутрішній діаметр заготовки. Канат при вигинах може залишити слід на внутрішній поверхні труби, тому використовують троси з тонких сплетених металевих волокон нетвердих марок метала. Також при застосуванні даного методу необхідна мастило між канатом і внутрішньою поверхнею, якої зазвичай є машинне масло або антикорозійна мильна емульсія. Можна згинати труби діаметром від 10 до 425 міліметрів в різних площинах. Тому при великих діаметрах трос не використовується, а при можливості замінюється сипучим або рідким речовиною.

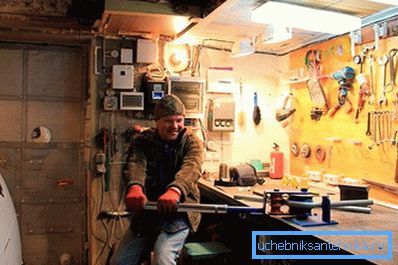

Гнучка за допомогою обкатки

Метод полягає в тому, що навколо ролика або опори необхідних габаритів рухається обкатувати ролик, між ними лягає заготівля і виходить вигин. Подібним способом можна працювати з трубами діаметром до 150 міліметрів з товстими стінками.

Гнучка за допомогою внутрішнього гідростатичного руху

В даному випадку в трубу закачується рідина, зазвичай це вода або масло, і щільно закривається заглушками. Згодом всередині створюється тиск, і заготівля стає більш піддатливою для механічних вигинів.

ручний спосіб

В умовах домашнього будівництва краще використовувати спеціальні трубогиби. Але необхідно враховувати можливі небажані наслідки, описані вище.

Порада! Для меншою деформації просвіту слід використовувати внутрішні наповнювачі.

Також рекомендуємо вам ознайомитися зі статтями, в яких описані методи згинання інших труб:

• Як зігнути мідну трубу.
• Як зігнути поліпропіленову трубу.
• Як зігнути металопластикових труб.
• Як зігнути профільну трубу в домашніх умовах.

Відео

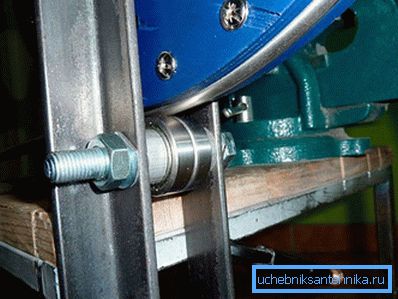

У цьому відео показано, як можна зігнути нержавіючу трубу на саморобному трубогиб:

Гнемо трубу з льодом всередині і без нього. У цьому ролику ви побачите різницю:
