Як зварити труби ручного дугового зварювання: вивчаємо

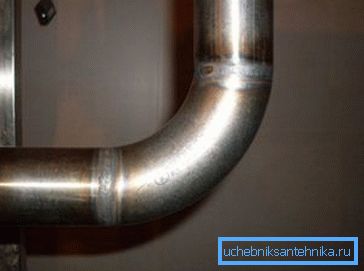

При будівництві трубопроводів, а також в домашньому господарстві використовується кілька способів з'єднання труб. Але серед усього різноманіття найбільш часто використовується саме зварювання. Така популярність пояснюється тим, що завдяки даному способу виходить практично монолітне з'єднання, яке має високі характеристики. Крім того, досягається високий рівень герметичності.

Основні способи зварювання

Газове зварювання

Всі способи даного з'єднання можна умовно розділити на дві групи:

• Газозварювання з використанням тиску;
• Газозварювання, яка використовує термічний вплив, тобто плавлення.

У свою чергу газозварювання з використанням тиску також поділяється на такі підвиди:

• Контактна Автозварювання;
• З'єднання за допомогою тертя;
• Газопрессовая зварювання;
• Сварка холодного типу;
• Термітне з'єднання.

Порада! Холодний тип газосварки для патрубків використовується при роботі з тими елементами, які виготовлені з кольорових металів і відрізняються пластичністю (тобто мідь або алюміній). Принцип цього типу з'єднання полягає в спільній пластичної деформації матеріалу в тому місці, де його сполуки відчувають сильне стиснення.

Сварка термічними методами:

• Зварювання труб ручного дугового зварювання;
• Газозварювання.

Ціна на різні методи такого типу з'єднання відрізняється несуттєво, тому він не може стати визначальним критерієм при виборі того чи іншого методу.

Технологія використання газосварки

Перший етап робіт - це підготовка труб під зварювання. Тут розігріваються кромки зварювальних патрубків в подається з апарату газокисневого полум'я. Зазор між кромками рівномірно заповнюється розплавленим металом використовуваного дроту.

Варто відзначити, що шов, який отриманий в результаті даного методу, має більш низькі механічні властивості в порівнянні зі швом, отриманим в результаті електродугової способу.

Метод газосварки краще використовувати, якщо робота ведеться з патрубками малої товщини (до 3.5 мм). Дуже важливим етапом перед початком робіт є підготовка кромок труб під зварювання.

Матеріали і засоби, що застосовуються при газозварювання

Варто відзначити, що в даному методі використовуються різноманітні пристосування для зварювання труб.

Щоб правильно провести процес газосварки необхідно використовувати:

• Кисень. Необхідний для підтримки стабільного горіння і високої температури.
• Ацетилен, який представляє собою основу для горіння.

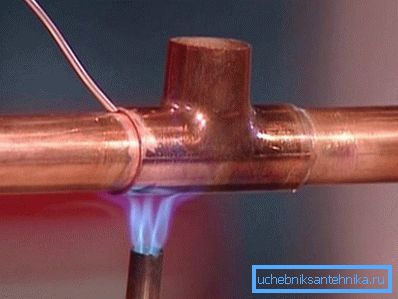

Порада! У деяких випадках можлива заміна ацетилену на інші горючі гази. Основний критерій - це температура полум'я пальника, яка повинна бути в 2 рази більше тієї температури, при якій плавиться метал. Часто використовують пропан і метан.

Крім цих двох газів також необхідні:

• Зварювальний дріт, яка виступає в якості присадочного матеріалу для заповнення шва. Хімічний склад обраної дроту повинен бути максимально близьким до складу металу.
• Флюси. Цей матеріал відповідає за зниження ступеня окисляемости матеріалів під час проведення зварювальних робіт. Флюс може бути у вигляді порошку або пасти. При нагріванні дана речовина спливає наверх, тим самим утворюючи захисну плівку, яка максимально перешкоджає проникненню в метал молекул повітря.

техніка зварювання

Газозварювання своїми руками має чітку послідовність:

• Очищення поверхні металу від забруднення;
• Підготовка патрубків до з'єднання, а саме механічна обробка крайок. Якщо зварюються тонкостінні патрубки, то в такій обробці немає необхідності.

Окремо варто зауважити, що сучасна технологія газосварки патрубків використовує два різних способу виконання:

• Правий. В даному випадку виконання робіт ведеться зліва направо. Полум'я пальника спрямовується на ділянку шва, а присадний пруток плавно переміщається слідом за газовим пальником. В даному методі продуктивність підвищується практично на чверть, витрата газів знижується. Цей вид з'єднання застосовують при товщині стінок патрубків від 5 мм.
• Лівий. Тут напрямок руху - зліва направо, полум'я направляють на ще не оброблені зварюванням кромки патрубків, а пруток переміщують попереду пальника. Так стає доступною зварювання труб у важкодоступних місцях. Крім того, товарний вигляд виробу, виготовленого таким способом, значно вище.

оброблення кромок

Підготовка труб до зварювання є важливим підготовчим етапом, від якого залежить якість майбутньої роботи. У підготовку входить оброблення крайок. Пам'ятайте, що цей етап робіт дозволяє накладати шви шарами, кожен з них має невелике розтин.

При обробленні кромок поліпшується сама структура шва, що сприяє зниженню напруги в металі. Кут оброблення може перебувати в межах від 25 до 50 градусів. Вибір конкретного значення залежить від товщини металу, а також від обраного способу зварювання, типу з'єднання.

Сварка кореня шва труб повинна виконуватися професіоналом або під його чуйним керівництвом. Інструкція по реалізації даного етапу вважається досить складною, тому її, в більшості випадків, віддають на відкуп фахівцям.

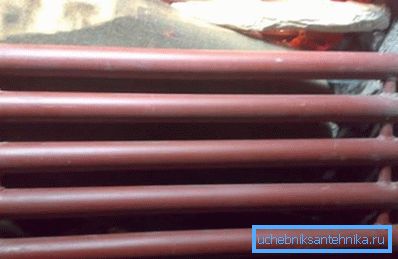

Сварка батареї з труб

Давайте розберемося, як зварити батарею з труб в домашніх умовах, якщо всі необхідні інструменти і матеріали є під рукою.

Для цього виконується наступна послідовність:

• Нарізається труба необхідної довжини.
• Кількість секцій залежить від Вашого бажання.
• Робиться розмітка під перемички. Для них ставиться труба діаметром в 25 мм, довжина 10 см.
• Тепер із сталевого листа нарізаються заглушки.
• Прорізаються отвори під перемички, центральні труби прорізаються наскрізь, а верхня, нижня тільки з внутрішніх сторін.
• Розкладається батарея з перемичками, робляться "прихватки" для фіксації.
• У вертикальному положенні проварюються всі стики.

висновок

Зварювання труб є найбільш оптимальним методом для герметичного з'єднання, будь то роботи по будівництву нового трубопроводу або монтаж труб системи каналізації або опалення в домашніх умовах.

У представленому відео в цій статті ви знайдете додаткову інформацію з даної теми.
