Яке має бути тиск в трубах і від чого залежить цей показник
У пошуковики часто вбивають запит, який тиск в трубах опалення, але така постановка некоректна, оскільки МПа в системі залежить від того, яка система в вашому домі - централізована або автономна, до того ж, і тут ці показники можуть відрізнятися.
Наприклад, при подачі теплоносія на малоповерхові будівлі тиск набагато менше, ніж для багатоповерхових будинків, отже, воно буде відрізнятися і в самому контурі. Давайте разом розберемося з цими співвідношеннями і подивимося додатково відео в цій статті.
співвідношення тиску
типи тиску
Примітка. Щоб розрахуватися міцності труби на тиск (для квартирного контуру) потрібно розуміти, які типи цього виміру існують взагалі.
- Під статичним тиском мається на увазі стовп води, точніше, його висота, на яку здатний підняти його насос від котла або централізованої котельні - від цього залежить розрахунок потужності, особливо для багатоповерхових будинків. Тобто, для одноповерхових і багатоповерхових будівель при однаковій житлової площі вимоги до цим показником абсолютно різні.
- Від динамічного тиску залежить швидкість руху теплоносія в системі - чим швидше буде завершуватися цикл, тим менше буде остигати вода, отже, витрати на її підігрів будуть нижче, також знизиться і загальна ціна на енергоносії.

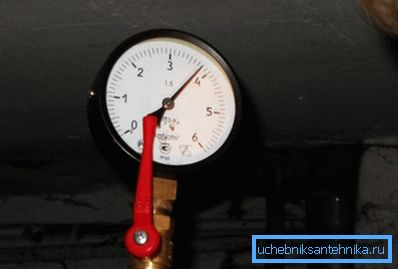

- Крім того, існує робоче (постійне) і опресовування (максимальне або випробувальне) тиск і розраховується товщина стінки труби в залежності від тиску обпресувальні, а не робочого. При нормальних умовах експлуатації в багатоквартирних будинках, незалежно від типу споруди (новий проект або хрущовка) експлуатаційне (робочий) тиск має складати від 8 до 9,5 атмосфер, що дорівнює 0,8-0,96 МПа або 8,1-9 , 81 кгс / см2), Як того вимагає інструкція. На жаль, в деяких будинках цей показник сильно занижений і складає близько 5-5,5 атмосфер, відповідно 0,5-0,55 МПа або 5,0-5,6 кгс / см2.
поліпропіленові труби
Примітка. Поліпропіленові труби зазвичай записуються за допомогою абревіатури - російська ПП або англійська PPR. А ось те, який тиск тримає поліпропіленова труба і її термічні властивості позначаються абревіатурою PN з подальшим після неї числом.

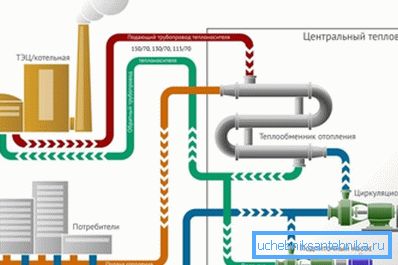

Якщо мова зайшла про те, який тиск витримує поліпропіленова труба, значить, розмова йде про контурі опалення, причому, швидше за все, від центральної котельні, так як при автономній системі тиск на контурі.
Для автономного варіанту цілком підходить труба поліетиленова низького тиску - її встановлюють для теплої підлоги. Проте, в маркуванні поліпропілену PN10 b PN16 відсутня армуючий шар і для контуру такі труби не годяться - тут зазвичай застосовується PN20 і PN25.
Таблиця залежності експлуатаційного ресурсу PPR від тиску і температури
| t? C | Експлуатаційний ресурс (років) | Тип PPR | |||
| PN10 | PN16 | PN20 | PN25 | ||
| Допустиме навантаження (кгс / см3) | |||||
| 20 | 10 | 13,5 | 21,7 | 27,1 | 33,9 |
| 25 | 13,2 | 21,1 | 26,4 | 33,0 | |
| 50 | 12,9 | 20,7 | 25,9 | 32,3 | |
| 30 | 10 | 11,7 | 18,8 | 23,5 | 29,3 |
| 25 | 11,3 | 18,1 | 22,7 | 28,3 | |
| 50 | 11,1 | 17,7 | 22,1 | 27,7 | |
| 40 | 10 | 10,1 | 16,2 | 20,3 | 25,3 |
| 25 | 9,7 | 15,6 | 19,5 | 24,3 | |
| 50 | 9,2 | 14,7 | 18,4 | 23,0 | |
| 50 | 10 | 8,7 | 13,9 | 17,3 | 21,7 |
| 25 | 8,0 | 12,8 | 16,0 | 20,0 | |
| 50 | 7,3 | 11,7 | 14,7 | 16,3 | |
| 60 | 10 | 7,2 | 11,5 | 14,4 | 18,0 |
| 25 | 6,1 | 9,8 | 12,3 | 15,3 | |
| 50 | 5,5 | 8,7 | 10,9 | 13,7 | |
| 70 | 10 | 5,3 | 3,5 | 10,7 | 13,3 |
| 25 | 4,5 | 7,3 | 9,1 | 11,3 | |
| 30 | 4,4 | 7,0 | 9,8 | 11,0 | |
| 50 | 4,3 | 6,8 | 8,5 | 10,7 | |
| 80 | 55 | 4,3 | 6,9 | 8,7 | 10,8 |
| 10 | 3,9 | 6,3 | 7,9 | 9,8 | |
| 25 | 3,7 | 5,9 | 7,5 | 9,2 | |
| 95 | 1 | 3,9 | 6,7 | 7,6 | 8,5 |
| 5 | 2,8 | 4,4 | 5,4 | 6,1 |
Слід також сказати, що залежність тиску від діаметра труби не змінює загальну картину, так як тиск при збільшенні перерізу практично не зміниться, але ось обсяг теплоносія збільшиться, що спричинить додаткові витрати на нагрівання води.
Як бачите, для централізованого опалення, якщо судити за параметрами тиску в системі, підійде практично будь-яка PPR (ще й запас залишиться), але тут слід враховувати температуру теплоносія, так як ці два параметри слід поєднувати.
RN10 здатна витримувати постійну температуру 20? C (короткочасно 45? C), а RN16 в постійному режимі тримає 35? C (короткочасно 60? C), отже, ні для ГВП, ні для опалення такий варіант не підходить.
Примітка. Деякі чомусь вважають, що великий перетин труби дозволяє краще обігрівати приміщення, але це небезпечна помилка. По-перше, як вже було згадано вище, доведеться гріти більший обсяг води, по-друге, джерелом обігріву є не контур, а радіатор і, по-третє, ПП проводить тепло дуже погано.
Отже, на який тиск розраховані поліпропіленові труби, ми можемо подивитися в таблиці вгорі, і давайте знову повернемося до температурними показниками. Спочатку розглянемо RN20 - така труба вважається універсальною (на гарячу і холодну воду) і розрахована на постійну експлуатацію без наслідків при температурі теплоносія до 80? C, а конвекційні котли для автономного опалення працюють в режимі 60-80? C.
Не дуже великі відмінності в цьому плані і у конденсаційних котлів - там нормальний робочий режим 40-80? C, отже, обидва режими ідеально підходять для PPR RN20.
Але не для кожного регіону буде досить температури 80? C для радіаторів і контуру, отже, доведеться використовувати RN25, яку можна в постійному режимі експлуатувати при 95? C. У такому режимі може працювати не тільки автономний котел, але і центральна котельня, якщо на те є необхідність, так що тут буде вигідніше використовувати саме цю трубу.

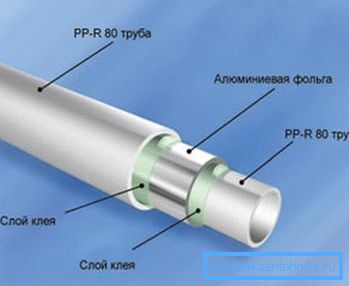

Поліпропіленова труба RN25 має деякі особливості, які необхідно враховувати при її монтажі - це злегка збільшений зовнішній діаметр і розташування армуючої алюмінієвої фольги НЕ посередині стінки, а ближче до поверхні.

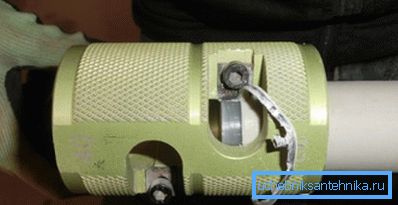

Якщо збільшене розтин не дуже заважатиме і кінець все одно увійде в гарячу насадку при пайку, то фольга стоятиме на заваді, так як цей шар виявиться оголеним, що знизить адгезію з фитингом для з'єднання труби і, як наслідок, якість стику. Щоб цього уникнути вам потрібно буде своїми руками очистити кінець за допомогою шайвера, як це показано на верхньому фото.
Рекомендація. При пайку поліпропілену кінець труби діаметром 20 мм повинен заходити в фітінг на 14-17 мм, 25-міліметрова - на 15-19 мм. У тих випадках, коли кінець заходить глибше, його краю розплющуються, тим самим знижуючи прохідність або навіть створюючи затор.
висновок
На закінчення слід сказати, який тиск витримує металопластикова труба - це 10кгс / см2, отже, вона чудово підходить для системи теплої підлоги. Незважаючи на те, що офіційно для цієї мети використовують поліетилен, проте, переважна більшість сантехніків зупиняють свій вибір саме на метало-пласти діаметром 16 мм.
