Які бувають перехідники на труби

Перехідники на труби виконують важливу роль практично в кожній системі трубопроводу. При цьому абсолютно неважливо, якого він призначення: каналізація зовнішня чи внутрішня, водопровід зовнішній або внутрішній. Якщо необхідно з'єднати вироби, то їх використання часто просто неминуче. Сьогодні існує велика кількість технологій і, як наслідок, багато матеріалів, з яких виготовляються перехідники, наприклад, чавун, пластик ПВХ, поліпропілен, сталь тощо. Для початку розглянемо деякі особливості перехідників.

особливості перехідників

Існує два види перехідників: концентричні і ексцентричні.

• Концентричні - застосовуються для вертикального трубопроводу.
• Ексцентричні - застосовуються для горизонтального трубопроводу.

Як правило, ці види перехідників застосовуються в сантехнічних роботах, на промислових підприємствах з видобутку газу, нафти, хімічних заводах. Як говорилося вище, перехідники виготовляються з різних матеріалів, наприклад, сталь або поліпропілен, також використовується пластик ПВХ. Що стосується стали, то виготовлення металевих перехідників виконується з різних її типів. Наприклад, з вуглецевої сталі виробляються перехідники для середньо-агресивних і мало-агресивних середовищ (нафтопродукти, газ і т. П.).

Якщо ж передбачувана середовище буде мати підвищену агресивність, то використовується легована або високолегована сталь. Даний вид перехідників володіє високими технічними характеристиками, а температура їх робочого середовища може становити від -70 до +450 ° С, при тиску 15 МПа. Однак треба сказати, що з роками сталеві трубопроводи виходять з застосування. На їх зміну прийшли поліпропіленові труби, відповідно, з цього ж матеріалу виготовляються і перехідники. Тому варто зосередити свою увагу саме на поліпропіленових перехідниках.

Перехідники для поліпропіленових труб

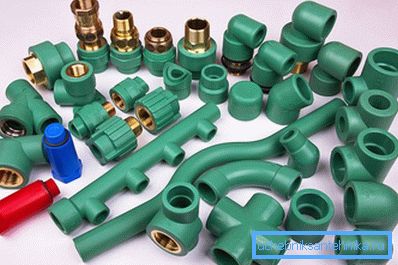

Отже, ось основні види фітингів для поліпропіленових труб:

• муфти,
• перехідники,
• куточки,
• трійники і хрестовини,
• обводи,
• компенсатори.

Тепер розглянемо основні особливості і сферу використання кожного виду фитинга.

муфта

Цей вид фітинга служить для з'єднання двох труб однакового розміру. Має форму барильця. Його внутрішній діаметр повністю відповідає зовнішньому діаметру використовуваної труби.

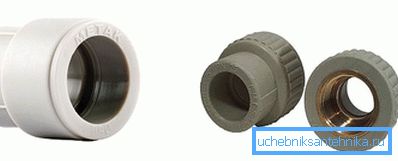

перехідники

Даний перехідник відрізняється від муфти тим, що на двох сторонах барильця різний внутрішній діаметр. Більш того, існують перехідники для з'єднання поліпропілену з металом за допомогою різьблення. Такі перехідники бувають з зовнішньої і внутрішньої різьбленням.

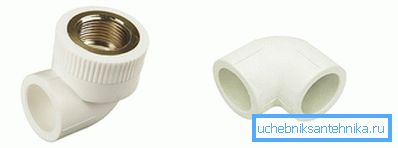

куточки

Хоча поліпропіленові труби і гнуться, в місці вигину відбуваються деякі зміни в структурі, через що значно знижується пропускна здатність труби і з зовнішнього боку стінка труби тоншає. З цієї причини існує потреба в спеціальних куточках, вигин яких може бути 45-90 ° С. Більш того, існують куточки, де, з одного боку, знаходиться різьблення для з'єднання зі змішувачем або інший запірною арматурою. Куточки можуть мати як внутрішню, так і зовнішню різьбу.

Хрестовини і трійники

Деякі трубопровідні системи вимагають з'єднання декількох труб в одному місці. Наприклад, від стояка необхідно відвести трубу в дві протилежні сторони. Якраз для цих цілей існують спеціальні хрестовини або трійники. Варто зауважити що трійники, як і хрестовини, бувають різних діаметрів з тієї чи іншої сторони. Більш того, існують трійники з внутрішньою і зовнішньою різьбою на метал.

обводи

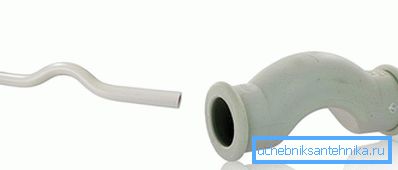

Деякі майстри, щоб економити кошти, роблять подібні обводи з декількох колін. Однак з технологічного боку це не зовсім практично, так як знижується пропускна здатність. Більш того, важливо прагнути до того, щоб було якомога менше стиків і з'єднань труб. Ось тому існують спеціальні обводи, які мають певний вигин, щоб обійти трубу навколо.

Компенсатори

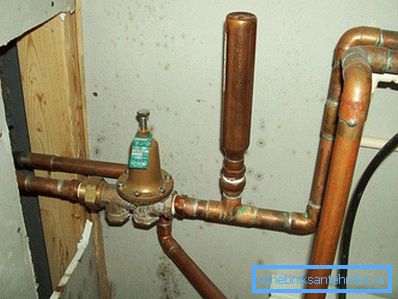

Компенсатор представляє собою пристрій, який дозволяє поглинати різні перепади температури, і як наслідок потужні удари по всій водопровідній системі. Хоча він має просту форму, його використання дозволить довше служити трубопроводу.

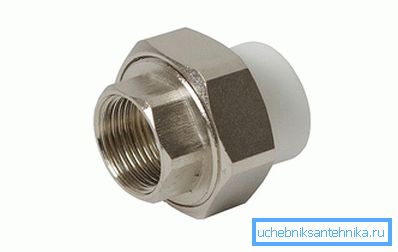

американка

Це спеціальне різьбове з'єднання, яке дозволяє швидко роз'єднувати і з'єднувати магістраль. Використовується як в опалювальній системі, так і в водопровідної. Гайку американку можна використовувати кілька разів. Для цього достатньо просто замінити прокладку. На відміну від муфти або контргайки її використання значно практичніше. Завдяки ній можна роз'єднувати магістраль, при цьому, зовсім не обертаючи труби. Знайшла своє широке застосування з початком використання поліпропіленових труб, де з одного боку пластик, а, з іншого боку, сама американка.

Це ми обговорили види перехідників, які в більшій мірі використовуються у внутрішній системі водопроводу або опалення. Тепер пропонуємо вашій увазі варіанти перехідників, які застосовуються для зовнішньої системи водопроводу.

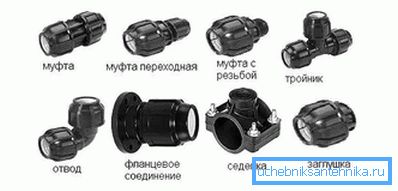

Види компресійних перехідників для зовнішнього водопроводу труб ПНД

Варто зауважити, що компресійні фітинги є комплектними виробами. З цього випливає висновок: кожен елемент вироби може бути взаємозамінним в межах однієї товарної групи. Це актуально в тих випадках, коли потрібна заміна того або іншого елемента. Наприклад, розрізне кільце використовується для осьової фіксації. Виготовляється воно з міцного, але в той же час крихкого поліаміду. Якщо кільце виходить з ладу, то фітінг слід утилізувати або поставити кільце з аналогічного фитинга. Доцільно, звичайно, повністю замінити фітінг. Тепер розглянемо основні види компресійних муфт.

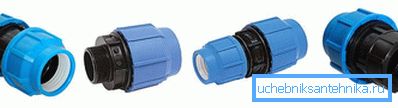

муфта

Ці муфти використовуються для з'єднання труб як одного діаметра, так і різного. Більш того, існують компресійні фітинги з переходом на металеву різьбу. Проводять муфти як з внутрішньої, так і з зовнішнім різьбленням.

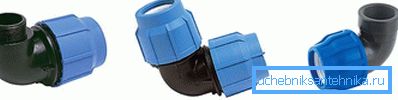

відведення кутовий

Відводи кутові використовуються для зміни напрямку трубопроводу. Також існують відводи з зовнішньої і внутрішньої різьбленням.

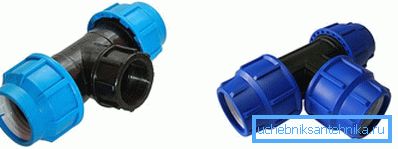

трійник

Трійник служить для відведення пластикової труби в бік на 90 ° С. Виробляються такі трійники, де з двох сторін муфта, а з іншого - зовнішня чи внутрішня різьба.

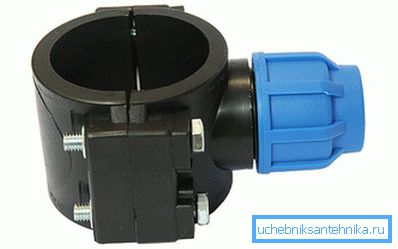

седелка

Седелка є важливою деталлю, яка складається з двох половинок, обжимають трубу. Найчастіше її називають хомутом для врізки. Якщо вам потрібно врізатися в магістраль, то цей перехід дозволить швидко і надійно здійснити врізку в систему технічного або питного водопостачання.

Перехід з вбудованим кульовим краном

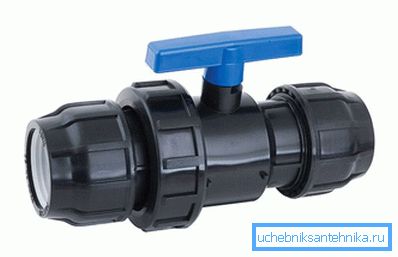

Такий фітінг, поєднаний з кульовим краном, можна використовувати після врізки в магістраль. Як правило, такий перехід встановлюється в оглядовий колодязь, а після трубопровід направляється в будинок.

фланцеве з'єднання

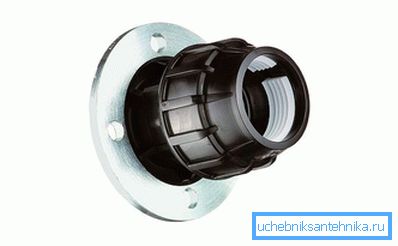

Фланцеві фітинги допомагають з'єднувати поліетиленові труби ПНД з металевими. Фланцева муфта має два основних вузла: монтажний фланець і компресійний фланець. Компресійний дозволяє фіксувати саму трубу, а монтажний фланець з'єднується шпильками або болтами з торцем металевого фланця. У цьому випадку розмір фланця слід підбирати індивідуально.

заглушка

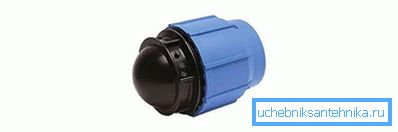

Якщо на якийсь час газ потрібно заглушити, то на кінець труби встановлюється заглушка. Це набагато вигідніше, ніж купувати кульової кран, тим більше, якщо труба не чути тимчасово.

Отже, ми розглянули основні види переходів, які використовуються для зовнішнього водопроводу. Тепер прийшла черга каналізаційної системи.

Переходи для з'єднання чавуну і пластика в каналізаційній системі

В процесі монтажу каналізаційної системи нерідко виникає потреба поєднати труби з різного матеріалу, наприклад, пластика і чавуну. Щоб це зробити ефективно слід придбати спеціальні переходи, які дозволять швидко і просто з'єднати подібні вузли. Для цього використовується спеціальний гумовий манжет, який може відрізнятися за своєю конструкцією: бувають для внутрішнього і зовнішнього переходу.

Внутрішній гумовий перехід

Як правило, його вставляють в розтруб чавунної труби, що дозволяє монтувати пластикову трубу потрібного діаметру. Перетин зовнішньої частини манжета повністю відповідає діаметру чавунного розтруба. Завдяки особливій формі немає потреби в тому, щоб використовувати герметик, так як одержана підключення виходить досить щільним.

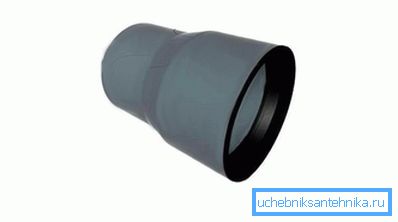

Зовнішній пластиковий перехідник (пляшечка)

Якщо каналізаційна лінія не має розтруба, тоді зовнішній пластиковий перехідник дозволяє здійснити підключення. Уже після можна продовжувати прокладку каналізаційної системи з пластика.

Види переходів для зовнішньої і внутрішньої каналізації з пластика

Фітинги широко використовуються для з'єднання каналізаційних труб між собою. При цьому вони поділяються на два види:

1. Фітинги для внутрішньої каналізації.
2. Фітинги для зовнішньої каналізації.

Також вони мають відмінності за способом з'єднання:

1. Зварні. Даний вид фітингів не має гумових прокладок і різьбових. З'єднуються вони за допомогою спеціалізованих зварювальних апаратів.
2. Склеюються. Аналогічно, як і зварні, вони не мають різьблення і гумових прокладок. За допомогою спеціального клею здійснюється стикування в торці.
3. Різьбові. Як правило, вони застосовуються на зливних трубах, які мають невеликий діаметр, наприклад, під умивальником.
4. Гумове кільце. Дане з'єднання дозволяє досягати високої герметичності, завдяки чому широко використовується в різних видах каналізаційних систем.

Отже, існує цілий ряд переходів для монтажу як внутрішньої, так і зовнішньої каналізації:

• з'єднувальна муфта,
• редукція,
• ревізія з кришкою,
• хрестовина двухплоскостной,
• хрестовина одноплощинний,
• відвід,
• трійник,
• трійник трехраструбний 90 °,
• компенсаційний патрубок,
• заглушка,
• Зворотній клапан,
• двоколійні сифон.

Тепер про кожен переходнике докладніше.

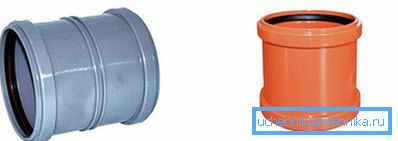

З'єднувальна муфта

Муфта відрізняється за своїм виглядом, а саме з упором і повнопрохідний. Їх зручно використовувати в місцях, де потрібно з'єднати дві труби без розтруба. Застосовується як для зовнішньої, так і внутрішньої каналізації. Мають відмінності за кольором.

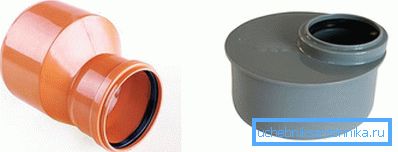

редукція

Даний перехід дозволяє з'єднувати труби різного діаметру. Більш того, цей перехід дозволяє перейти з чавунною на пластикову трубу.

Порада! Рекомендується переходити тільки з більшої на менший діаметр. Це дозволить запобігти появі засмічень.

Ревізія з кришкою

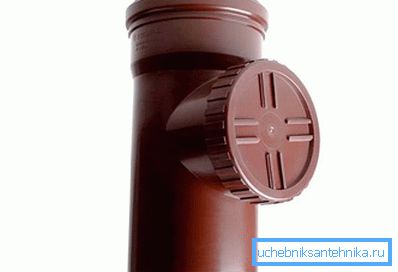

Що стосується ревізії для внутрішньої каналізації, то вона використовується для того, щоб проникати в трубу і при необхідності усувати виник засмічення. Встановлюється ревізія на основний стояк. Що стосується зовнішньої каналізації, то ревізію можна змонтувати в оглядовому колодязі. Як правило, слід встановити ревізію більшого діаметра. Також виконує ключову роль в процесі очищення трубопровідної системи.

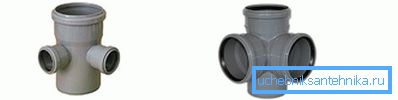

хрестовина двухплоскостной

Цей перехідник має розтруби хрестовини в різних площинах. Як правило, використовується в вузлових місцях з'єднань каналізаційної труби. При цьому може виконуватися підключення декількох труб одночасно і труб різних діаметрів. Подібні місця вважаються вкрай складними. Якщо їх не використовувати, то вузлова зв'язка буде мати велику кількість стиків, а це може привести до витоку. Двухплоскостной хрестовина є вдалим рішенням, так як вся її конструкція монолітна. Більш того, деякі хрестовини можуть мати кут розтруба 45-90 °.

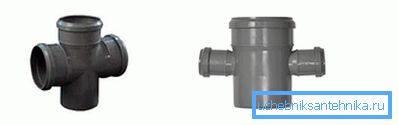

хрестовина одноплощинний

Все розтруби такого перехідника розташовуються в одній площині. Вона також як і двухплоскостной використовується в вузлових з'єднаннях труб. Більш того, існують хрестовини з розтрубами різного діаметру і під різним кутом - 45-90 °.

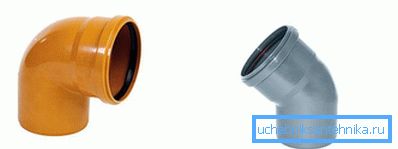

відведення

У кожній каналізаційній системі даний вид відведення дуже важливий. Він дозволяє змінювати напрямок магістралі. При цьому має різні кути повороту: 30 °, 45 °, 90 ° і не тільки. Завдяки їм, створюється перепад і вертикальний кут, як наслідок, стоки набагато швидше потрапляють в септик.

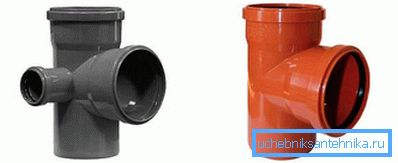

Трійник трехраструбний 90 °

Тут можна виділити два види трійника. Перший, це простий трійник, який дозволяє з'єднувати вертикальну і горизонтальну каналізаційну трубу. При цьому трійники виробляються з різними кутами, наприклад, 45 °, 67 °, 90 °. Другий вид, це трехраструбний трійник 90 °. Він дозволяє робити подібні з'єднання, ось тільки з трубою іншого діаметру.

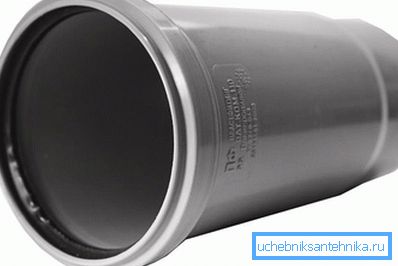

компенсаційний патрубок

У більшості випадків такий перехідник використовується у внутрішній каналізаційній системі. Його використовують для відводу рідких побутових відходів в септик.

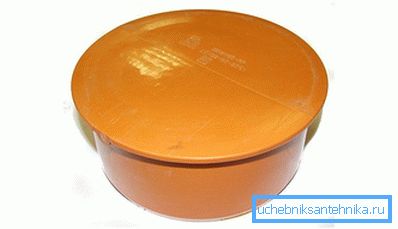

заглушка

Заглушка знайшла своє застосування в місцях, де слід закрити каналізаційну трубу, тим самим запобігаючи протікання рідини. Іноді заглушку можна щільно закрити, а в деяких випадках залишити зазор, щоб була можливість прочистити трубу. Як правило, вона фіксується на гумовому ущільнювачі.

двоколійні сифон

Його використовують у всіх каналізаційних системах зовнішнього призначення. Особливо в тих місцях, де є ділянка приймача стічних вод. Він дозволяє запобігати утворенню газів. У деяких випадках двоколійні сифон може використовуватися в системах вентиляції трубопроводу.

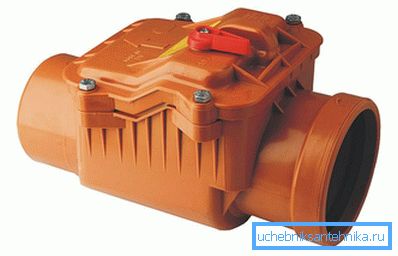

Зворотній клапан

Якщо каналізаційна труба встановлена ​​під невеликим нахилом, то зворотний клапан запобіжить надходження стоків в протилежну сторону.

Отже, ми перерахували найбільш поширені переходи на труби як водопровідні, так і каналізаційні. Хоча, швидше за все, на полицях магазину ви зможете зустріти і інші види перехідників. В цьому випадку найголовніше розуміти їх призначення. Більш того, безпосередньо перед самою покупкою найкраще скласти схему тієї чи іншої комунікаційної системи, це дозволить вам не купувати непотрібні переходи на труби, відповідно, заощадити свої кошти!
