Які краще використовувати димові труби при будівництві

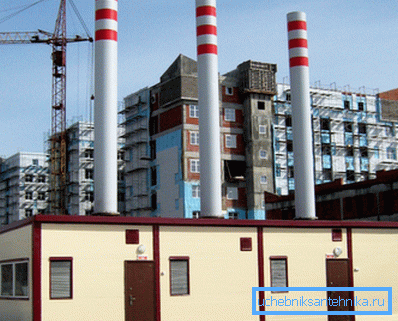

Під час побудови печей і камінів, а також при монтажі автономної системи опалення для приватного житлового будинку, у багатьох власників житла виникає питання вибору найбільш підходящого проекту для виготовлення димарів і димових каналів. Як відомо, промислові димові труби найчастіше представляють собою самонесучі спорудження, яке виготовляється за окремим технічним проектом і має власну технологічну інфраструктуру.

У той же час, для безпечного і економічно вигідного відведення відпрацьованих газів з автономної системи опалення приватного житлового будинку, найбільш доцільно використовувати вбудовані димові канали або фасадні газовідвідних труби, спроектовані відповідно до норм протипожежної безпеки.

Короткий огляд різних видів димоходів

Для того щоб дати розгорнуту відповідь на всі питання, що цікавлять цієї тематики, в представленій статті будуть описані головні аспекти, що стосуються грамотного вибору матеріалу для виготовлення димоходів.

Крім того, читачеві буде запропонована детальна інструкція, в якій розглянуті основні технологічні моменти, що стосуються правильної установки і розміщення системи відведення відпрацьованих газів на покрівлі або фасаді будівлі.

Фізика і газодинаміка димовідведення

Для того щоб розібратися у всіх особливостях проектування та установки димоходів, перш за все потрібно розуміти, які фізичні процеси відбуваються в системі відведення диму під час роботи побутових опалювальних приладів.

1. Нормальна природна тяга димової труби, необхідна для ефективної роботи всіх печей, котлів опалення та домашніх камінів, виникає за рахунок різниці тиску повітря між вхідним отвором піддувала опалювального приладу і вихідним отвором зовнішнього димоходу. В результаті різниці тиску, в трубі утворюється розрідження повітря, яке сприяє відведенню відпрацьованих газів палива з топки в навколишнє атмосферу.

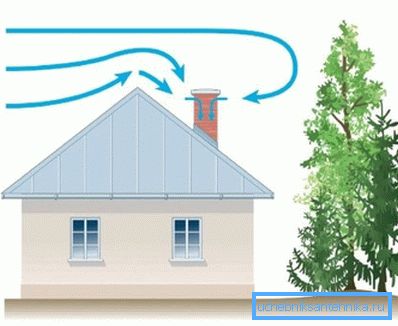

2. Зворотна тяга, як правило, буває короткочасним, але дуже небезпечним і шкідливим явищем, яке найчастіше виникає при безграмотному проектуванні системи димовідведення або неправильному розташуванні вихідного отвору щодо покрівлі будівлі.

1. Значний перепад температур виникає за рахунок поступового охолодження розігрітих газів в димовому каналі, в міру віддалення від топки опалювального приладу і наближення до вихідного отвору. Цей момент особливо важливо враховувати в системах опалення з великою довжиною димового каналу.

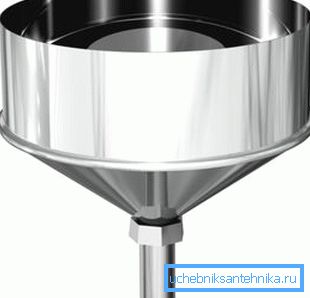

2. Підвищена вологість повітря, особливо у верхніх ділянках димоходу, виникає за рахунок конденсації водяної пари, містяться у відпрацьованих газах, у міру їх охолодження при проходженні по трубах і каналах.
3. В результаті взаємодії летких продуктів згоряння палива з водяним конденсатом, відбувається утворення кислот, лугів та інших агресивних сполук, які з часом можуть призвести до поступового руйнування стінок димового каналу.

Порада! Щоб знизити перепад температур, і тим самим звести до мінімуму утворення конденсату, потрібно виконувати ретельне утеплення димового каналу на всій його довжині, за допомогою вогнестійких теплоізоляційних матеріалів.

вибір матеріалу

При виборі матеріалу для виготовлення димових труб потрібно враховувати те, що він повинен мати високу механічну міцність і хорошою несучою здатністю, щоб протистояти ваговій та вітрової навантаженням. Крім того він повинен бути стійкий до впливу води, кислот, лугів та інших агресивних середовищ, а також не руйнуватися під впливом низької і високої температури.

В даний час серійне виробництво димарів найчастіше пропонує продукцію з наступних видів матеріалів:

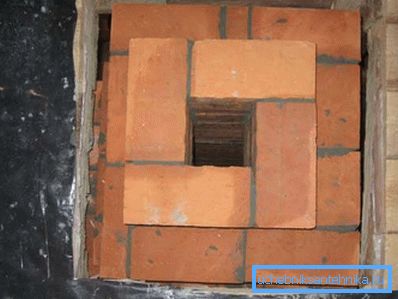

1. Цегляна кладка з повнотілої або саману, а також монолітні конструкції з армованого бетону легких і важких марок.

1. Керамічна труба з очищеної від сторонніх домішок, обпаленої глини, покрита зсередини і зовні шаром вогнезахисної кислотостойкой глазурі.

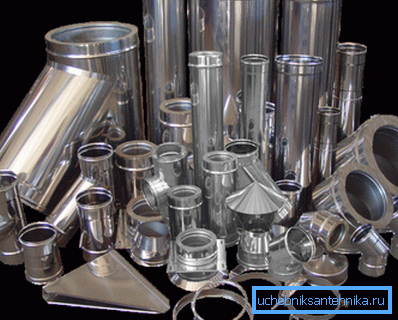

2. Утеплення металева димова труба з полірованої нержавіючої сталі, що складається з двох шарів металу, між якими прокладається вогнетривкий теплоізоляційний матеріал.

Всі конструктивні елементи димового каналу з'єднуються між собою за допомогою пічного цементного розчину або спеціальної вогнетривкої і кислотостійкої мастики, яка після висихання залишається пластичною, завдяки чому не руйнується під впливом перепадів температури.

Форма і висота димових труб

При проектуванні і будівництві димоходів своїми руками, слід пам'ятати, що газодинамічні характеристики витяжної труби багато в чому залежать від розмірів, форми і перепаду висот всієї опалювальної системи, тому для її нормального функціонування потрібно дотримуватися таких умов:

1. Найменший опір руху висхідного потоку повітря виникає в трубі круглого перетину, оскільки така форма в найкращій мірі сприяє прямолінійним ламінарному руху газів без утворення турбулентних завихрень.
2. При необхідності виготовлення труби прямокутного перетину, співвідношення довжини сторін має бути 1: 1,5, при цьому внутрішні кути рекомендується по можливості максимально закруглити за допомогою цементного розчину.
3. Площа поперечного перерізу повинна становити не менше 10 см ?, при цьому діаметр круглої труби повинен бути не менше 150 мм для печей і 180 мм для камінів.
4. Якість природної тяги в печі багато в чому залежить від перепаду висот, тому димова труба в приватному будинку повинна мати висоту не менше 4 м для однієї печі, і не менше 5 м для двох печей.

Порада! Щоб забезпечити хорошу тягу і звести до мінімуму утворення сажі в трубі, для виготовлення димових каналів слід використовувати матеріали з гладкою, а найкраще дзеркальної внутрішньою поверхнею. Завдяки цим якостям, найбільш затребуваним матеріалом, є димарі з нержавіючої сталі, і хоча їх ціна залишається досить високою, в даний час вони набули широкого поширення в індивідуальному житловому будівництві.

вибір місця розташування

Якість роботи пічної опалювальної системи, крім усього іншого, також залежить від грамотного розташування димових каналів всередині і зовні будівлі, а також від правильного вибору точки їх виходу на поверхню покрівлі.

Щоб уникнути виникнення зворотної тяги, знизити до мінімуму ймовірність утворення конденсату і не допустити руйнування конструкції під впливом зовнішніх чинників, необхідно дотримуватися нескладних правил безпеки для димових труб, які полягають в наступному:

1. Кілька димоходів в одній будівлі потрібно об'єднати в одну групу і закрити загальним захисним кожухом з теплоізоляційного матеріалу. Таким чином, перебуваючи в загальній утепленій оболонці, кожна з них буде підігрівати інші, віддаючи їм частину свого тепла.

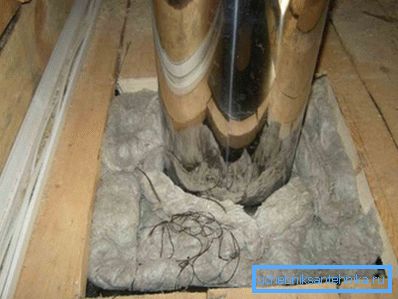

2. Зовнішня поверхня утепленої труби повинна розташовуватися не ближче 100 мм від дерев'яних конструкцій будівлі, при цьому між ними повинна бути встановлена ​​прокладку з негорючого теплоізоляційного матеріалу, наприклад мінеральної вати або азбесту.

1. Окремо стоять самонесучі фермові димові труби потрібно встановлювати так, щоб не створювалося підпірних тиск повітря з боку найближчих будівель, з урахуванням переважаючого напрямку вітру для даного регіону
2. Вихідний отвір димового каналу повинно розташовуватися якомога ближче до коника покрівлі. При цьому знижується віддача тепла від труби в атмосферу, і забезпечується вільна циркуляція потоків повітря, необхідна для створення природної тяги.
3. На покрівлі з вогнестійких матеріалів (шифер, металочерепиця) вихідний отвір має бути вище коника даху не менше ніж на 500 мм, а на покрівлі з руберойду або гнучкої черепиці ця відстань повинна бути не менше 800 мм.

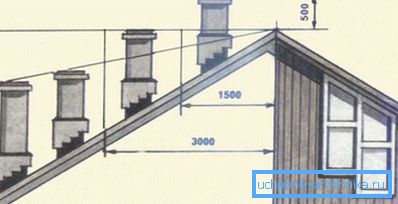

Наочне уявлення про правильне розташування вихідного отвору труби можна отримати, подивившись на малюнок, представлений нижче.

Будівельні норми і правила протипожежної безпеки

Проектування і будівництво газовідвідних каналів для побутових опалювальних приладів і декоративних каменів повинно виконуватися в суворій відповідності з правилами протипожежної безпеки, а також будівельними нормами і правилами.

1. Кожна димова труба повинна бути встановлена ​​на власному фундаменті або мати окреме кріплення за допомогою спеціальних кронштейнів до несучих конструкцій будівлі.
2. Забороняється використовувати труби в якості несучих опор для кріплення інших конструктивних елементів будівлі і монтажу інженерних комунікацій.

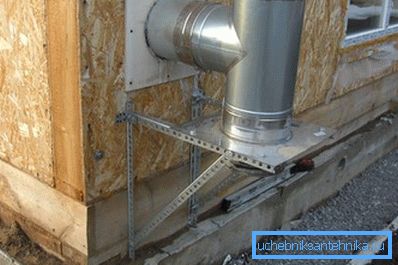

1. Несучі металоконструкції димових труб, розташованих на фасаді будівлі повинні бути надійно закріплені до стіни за допомогою розтискних анкерних болтів з використанням пружинного шайби Гровера і контргайки.
2. Забороняється використовувати трубу на даху будівлі для прив'язування вантажів і кріплення страхувальної обв'язки при проведенні покрівельних робіт.

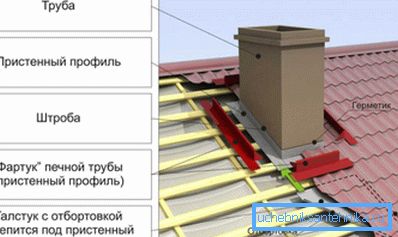

3. Сполучення конструкції труби з кровей будівлі повинно бути обладнане фартухом з листового оцинкованого заліза для захисту від попадання дощу та інших атмосферних опадів.

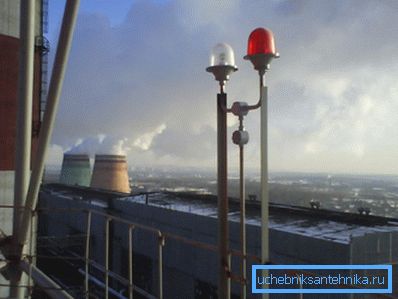

4. При розташуванні будівлі на території повітряних підходів аеропортів, вертодромів або аероклубів, обов'язково виконується Світлоогородження димових труб за допомогою топових сигнальних вогнів, відповідно до настанови по аеродромної служби в цивільної авіації (НАС ГА-86).

Порада! При монтажі пічної системи опалення в дерев'яних будівлях, обов'язково потрібно встановлювати пламеотсекателі і іскрогасники на димові труби, щоб уникнути загоряння деревини від випадково вилетіли з труби продуктів згоряння палива.

висновок

Після прочитання цієї статті можна прийти до висновку, що самостійна установка димоходу в системі опалення житлового будинку є дуже відповідальним заходом, тому перед виконанням цієї роботи рекомендується докладно вивчити правила протипожежної безпеки, СНиП на димові труби, і іншу нормативно-технічну документацію.

Також для отримання додаткової інформації можна подивитися відео в цій статті або почитати схожі матеріали на нашому сайті.
