Які потрібні електроди для зварювання труб, профілів і інших

Існує помилкова думка, що якість зварювального шва залежить тільки від виконавця, але це далеко не так, і це розуміє будь-який хороший зварювальник - електроди для зварювання труб опалення та водопроводу грають далеко не останню скрипку в таких роботах.

Перш за все, слід зазначити, що такі струмопровідні стрижні можуть бути, як металевими, так і не металевими, тобто, вугільні або графітові, але в даному випадку, другий тип нас не цікавить.

Давайте розглянемо, за якими ознаками можна розрізняти витратний матеріал такого виду, як їх краще підібрати, а також відео в цій статті продемонструє наочні відомості по нашій темі.

Як їх розрізняють

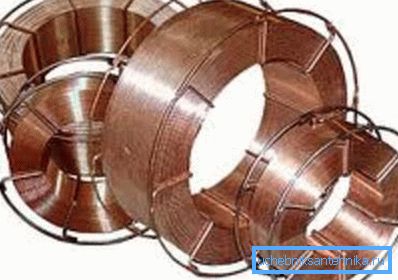

Електроди, зроблені з металу, можуть бути плавкими і не плавляться. Перший вид може бути покритим, зі сталевим, чавунним, бронзовим, мідним або алюмінієвим стрижнем, а ось непокриті в даний час використовуються лише у вигляді дроту (див. Фото вгорі), коли зварювальні роботи проводяться в газовій захисному середовищі.

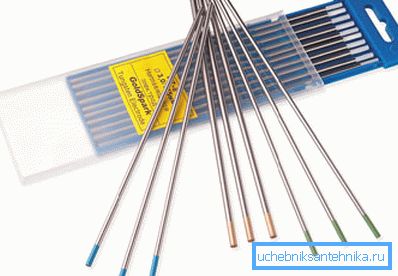

До неплавким виду належать інтрірованние, торійованого, лантановані, і вольфрамові, тому, цілком природно, що їх ціна набагато вище.

Крім цього електроди класифікуються за призначенням, тобто за видом матеріалу, який потрібно буде обробляти. Для високовуглецевої сталі по ГОСТ 9467-75 матеріал позначений буквою У, для легованих і теплостійких сталей - буквою Т, а ось для наплавлення поверхневого шару - буквою Т.

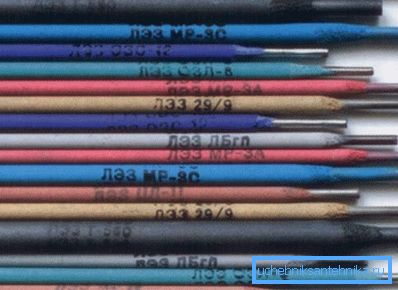

У більшості випадків на стрижнях присутнє покриття, але воно теж різниться і має своє маркування згідно ГОСТ 9466-75.

Так наприклад:

• тонке покриття відзначається буквою А (міжнародний формат - A);
• середнє - літерою С (міжнародний формат - B);
• товсте - буквою Д (міжнародний формат - R);
• і особливо товсте - буквою Г (міжнародний формат - C).

Крім товщини шару покриття, воно класифікується за своїм типом:

• А - кисле;
• Б - основне;
• Ц - целюлозне;
• Р - рутилове;
• П - змішане.

Крім того, змішаний шар може бути:

• АР - кисло-рутиловим;
• РБ - рутилово-основним;
• РП - рутилово-целюлозним;
• РЖ - рутиловим, з домішкою залізного порошку.

Примітка. У зв'язку з тим, що зварювальні роботи можуть проводитися в різних положеннях, електроди і тут класифікуються на різні види. Так, вони можуть бути для нижнього положення вертикального знизу вгору, горизонтального і нижнього в човник. Також інструкція має на увазі і стрижні для будь-якого положення.

За призначенням. види матеріалів

• Вуглецеві і низьколеговані конструкційні стали. В даному випадку тимчасовий опір розриву може становити до 60 кгс / мм або 600 МПа.
• Високолеговані типи стали, які наділені особливими властивостями.
• конструкційні стали, де застосовується дугове зварювання. Тут тимчасовий опір розриву вже буде більше 60 кгс / мм або 600 МПа.
• Наплавлення поверхневого шару металу, має особливі властивості.
• чавун.
• Кольорові метали. (Див. Також статтю Каналізація в котеджі: особливості.)

Детальніше про покриття

• А - кислотне або кисле покриття. До його складу входять окису заліза марганцю і кремнію.
• Б - основне. У його складі є фтористий кальцій і карбонад кальцію. Зварювальні роботи за допомогою таких електродів виробляються постійним струмом змінної полярності.
• Ц - целюлозне. У його складі є борошно та інші органічні компоненти, які призначаються для створення газової захисної оболонки при виробництві зварювальних робіт.
• Р - рутилове. У його складі є рутил, як основний компонент, а також інші мінеральні та органічні складові. Крім газового захисту такі компоненти дозволяють значно знизити розбризкування при виробництві шва.

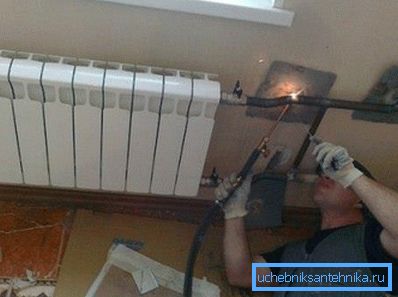

Примітка. У побутовому застосуванні (опалення, каркаси) все трохи простіше, так як там зазвичай для всіх випадків використовують електроди з основним (Б) покриттям, діаметр яких залежить від товщини металу. Наприклад, якщо вас цікавить, якими електродами варити профільну трубу, то з огляду на тонку стінку профілю (1,0-1,5 мм) вам краще використовувати стрижень перетином 2 мм. Залежно від зварювання (трансформаторна або инверторная), ви будете підбирати і сам витратний матеріал (для змінного або постійного струму).

норми витрати

Для монтажу опалення норми витрати електродів при зварюванні труб можуть бути різними, в залежності від стикування зварювальних опалювальних труб і типу шва, але ми розглянемо тільки вертикальне з'єднання без скосу кромок, як найбільш часто використовується.

Витрата електродів при зварюванні труб на метр шва

Витрата електродів при зварюванні труб на 1 стик

Примітка. За великим рахунком електроди будь-якого типу класифікуються, як одна з груп зварювальних матеріалів. Крім них сюди входять присадочні прути, дріт, захисні гази та присадочні флюси.

висновок

Як ви помітили, марок електродів досить багато, але якщо ви хочете варити опалення в будинку своїми руками, то вам відразу потрібно відкинути матеріали для високолегованих і кольорових сталей, а також чавуну.

Крім того, товщина стін труб опалення, як правило, не менше 2 мм, тоді потрібен стержень 3 мм. Крім того, вам підійде електрод для всіх положень, із середньою тещиної покриття (С) типу, кислотного (А) або основного (Б), для вуглецевих і низьковуглецевих сталей.
