Які труби вибрати для теплої підлоги

З ростом тарифів на комунальні послуги все більше число власників власного житла замислюються про заміну традиційних способів обігріву квартир більш дешевими альтернативними методами їх опалення. Наприклад, все більшої популярності набирають так звані «теплі підлоги».

До переваг цих технологій обігріву житлових просторів (крім безпосередньої економії на енергоносіях) слід віднести і деяке облагороджування дизайну приміщення за рахунок видалення радіаторів, помітно псують його зовнішній вигляд.

Види альтернативних опалювальних систем

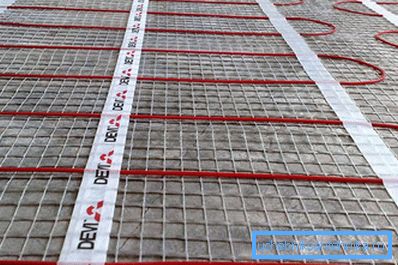

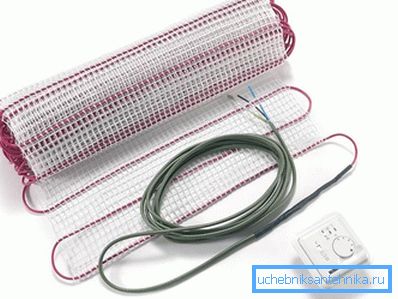

В даний час на вітчизняному ринку великий попит мають два види альтернативних обігрівальних систем: електричні і водяні. Один з них передбачає використання в якості енергоносія електричного струму, що викликає нагрівання кабелю, розташованого під декоративним покриттям в товщі статі. Нагрівання може відбуватися і за рахунок використання інфрачервоного випромінювача.

Відповідно до другого способу, обігрів підлоги і приміщення в цілому здійснюється за рахунок використання розгалуженої мережі трубопроводів, по яких безперервно циркулює гаряча вода. При цьому важливо, які труби вибрати для теплої підлоги. Зазвичай використовують мідь або пластик.

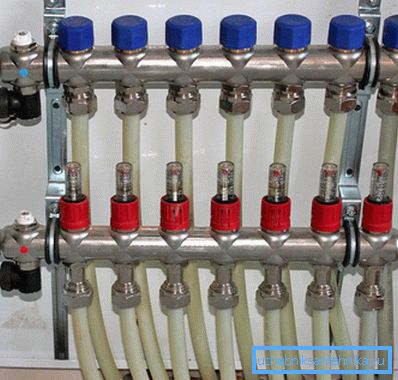

Таким чином, так званий водяний тепла підлога являє собою систему підлогових трубопроводів, що укладаються при монтажі на бетонну основу або безпосередньо в стяжку. Такі підлоги забезпечують рівномірний нагрів житлового приміщення і не потребують постійного догляду. Крім цього, на відміну від електричних систем обігріву, вони значно дешевше в експлуатації.

До недоліків систем цього класу слід віднести значну вартість монтажу і збільшення загальної товщини підлогового покриття.

З урахуванням того, що передбачуваний монтаж контуру опалення буде здійснюватися своїми руками і що електроенергія весь час дорожчає, вибір варіанту облаштування водяного статі виглядає цілком обоснованним.Отметім також, що розглянута нами система ідеально підходить для обігріву заміських будинків, які, як правило, не підключені до центрального опалення.

Вибір трубних заготовок

Перед початком робіт по самостійному облаштування теплого водяного статі обов'язково потрібно вирішити для себе такі технічні питання:

1. Який тип труби для теплої підлоги є найбільш підходящим варіантом.
2. Який повинен бути діаметр у вибраній вами різновиди трубних виробів.
3. Яким чином мають розподілятися нитки укладається при монтажі трубопроводу по поверхні основи підлоги.

Відповіді на всі ці питання ви зможете отримати в наступних розділах нашої статті.

Вибір матеріалу трубних виробів

При придбанні трубопроводів того чи іншого типу основними критеріями їх вибору повинні бути такі характеристики:

• міцність;
• питома теплопровідність;
• зручність формування;
• ціна.

З точки зору використовуваних при виготовленні труб матеріалів це можуть бути:

• мідні трубні вироби;
• трубні заготовки із зшитого поліетилену;
• поліпропіленові та металопластикові труби.

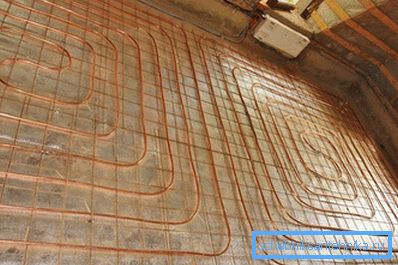

За показником теплопровідності найбільш підходящим варіантом є, звичайно ж, мідь, що має хороші показники пластичності, що дозволяють робити вигини труб потрібного вам радіусу. Але при цьому висока вартість мідних трубопроводів повністю нівелює всі переваги «теплих підлог», в частині передбачуваного економії коштів на опалення.

За своїми експлуатаційними характеристиками труби з поліпропілену (зшитого поліетилену) можна було б вважати ідеальним варіантом для облаштування теплого водяного статі, якби не наявність у них одного недостатка.Виражается цей недолік в тому, що поліпропіленові вироби мають жорсткі обмеження по допустимому радіуса вигину, який не може бути менше 8 діаметрів. Подібні вимоги різко знижують можливості по ефективному розміщенню ниток монтируемого водопроводу по поверхні підлоги.

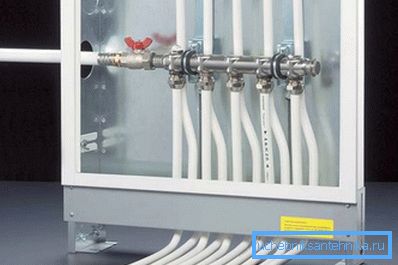

З урахуванням усього вищевикладеного, найбільш підходящим варіантом для водяної теплої підлоги є сучасні металопластикові труби. При відносно невисокій ціні ці вироби досить надійні в експлуатації і легко гнуться. Подібні властивості металопластикових виробів пояснюються наявністю в їх структурі шару алюмінію, помітно підвищує теплопровідність каналу і забезпечує збереження форми після вигину.

Порада! При використанні металопластикової труби, щоб запобігти появі протікання, потрібно уникати з'єднання її кінців в товщі стяжки.

вибір діаметра

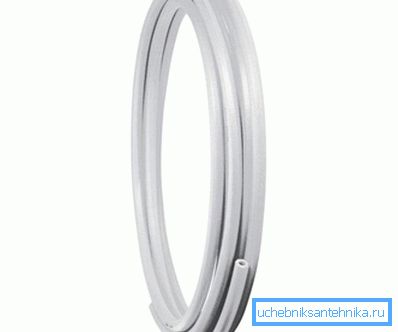

Після того, як ви визначилися з матеріалом, необхідно буде вибрати труби саме такого діаметру, який забезпечував би вам оптимальні умови нагріву. Цей параметр системи визначається розмірами приміщення, що обігрівається, а також тиском і температурою теплоносія, що циркулює в ній. Як правило, його значення вибирається в межах 16? 25 мм.

Порада! Зі збільшенням діаметра труб зростає і допустимий тиск в них.

Найнадійніший і перевірений спосіб вибору діаметра труб - звернення за допомогою до фахівців, які також допоможуть вам у вирішенні всіх інших питань, пов'язаних з вибором трубних виробів для підлоги системи опалення.

Схеми розміщення ниток трубопроводу

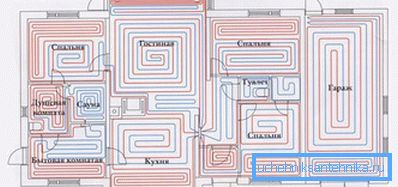

З урахуванням отриманих даних ви можете перейти до написання невеликого плану-ескізу, на якому повинен бути зазначений порядок розміщення водопровідних каналів по поверхні підлоги. Наявність такої схеми створює умови для грамотної прокладки ниток водоводу в межах приміщення, що обігрівається, а також дозволяє розрахувати загальну кількість трубних заготовок, необхідних для облаштування «теплої підлоги».

Ескіз або схема розміщення відвідав в межах кімнати готується наступним чином:

1. Спочатку на аркуші міліметрового паперу малюється план кімнати в обраному вами масштабі.
2. Потім на план наноситься меблева обстановка квартири і виділяються зони з не підлягає переміщенню меблями. У цих зонах монтувати водоводи не тільки не має сенсу, але і протипоказано.
3. І в ув'язненні на ескіз наноситься малюнок укладання ниток водоводу.

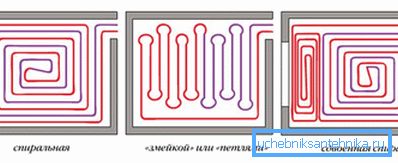

Вважається, що для укладання ниток опалювального водоводу найкраще скористатися однією з наступних схем:

• так званої «змійкою», що вважається самим простим і зручним для прокладки способом. Недоліком «змійки» є нерівномірність прогріву приміщення, пов'язана з охолодженням теплоносія в міру його руху вздовж трубопроводу;
• прокладка труб «по спіралі» забезпечує більш рівномірний обігрів, оскільки теплоносій при циркуляції переміщається від врізки до центру кімнати, а потім у зворотному напрямку. При такій схемі прокладки мінімізується кількість крутих вигинів водоводу, що забезпечує безперешкодне переміщення носія і підвищує швидкість його циркуляції.

Відповідно до вимог нормативів, на одну опалювальну ланцюжок має припадати не більше 100 погонних метрів труб, так що в приміщеннях з великою площею необхідно буде передбачити два або навіть три таких контуру.

Відзначимо також, що в залежності від обраної вами схеми укладання і діаметра труб обраний вами крок монтажу відвідав може коливатися в межах від 15 до 30 см.

Відео

У цьому відео показано спіральний монтаж водяного статі.
