Який буває гофрована труба: особливості найбільш

У виробництві, промисловості, будівництві, а також для різних побутових цілей використовується гофрована труба з протяжкою двошаровий, або ж інший тип таких конструкційних шлангів. Залежно від технічних умов, що визначають її застосування, буде змінюватися матеріал (пластик, гума, метал), його якісний склад і розміри (довжина, діаметр). Більш детально ми поговоримо про це нижче, надавши додаткову інформацію.

гофровані вироби

Примітка. За великим рахунком, труба гофрована - ГОСТ залежить від матеріалу - є універсальним пристосуванням. Тут можлива одношарова або двошарова стінка з полімерною оболонкою і / або елементами армування.

• Для легкозаймистих конструкцій, через які потрібно протягнути кабелі комунікацій, а також для транспортування газів і рідин часто застосовується гофрований сталева труба, яка може бути зроблена з чорної або з нержавіючої сталі. Конфігурація поверхні (форма гофри, крок кілець, діаметр) може сильно відрізнятися, але при цьому такі показники не будуть впливати на її якість, а лише вказувати на приналежність до того чи іншого заводу-виробнику. Продукція такого типу виготовляється за загальносоюзним стандартом ОСТ 35-22-83.

• У більшості випадків гофрована гумова труба використовується для перекачування рідин, але також вона може служити для семя- і тукопроводів (з використанням ТУ РБ 00149438.091-99), муфт і патрубків різної величини. Таке гумовий виріб часто армується сталевою спіраллю, що істотно підвищує його технічні можливості, так як приданная жорсткість дозволяє витримувати серйозні механічні навантаження при роботі на всмоктування або нагнітання. Продукція такого типу виготовляється по ГОСТ 5398-76.

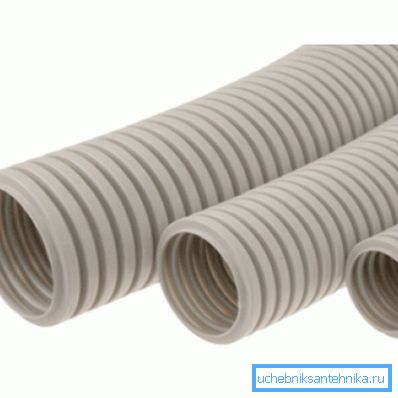

• Як правило, гофрований пластикова труба може застосовуватися як гнучкий кабель-канал для різних комунікацій, а також в якості каналізаційних патрубків для сифонів мийок, ванн, раковин, душових кабінок, унітазів і так далі.

Для її виготовлення використовується ПВХ (полівінілхлорид), ПНД (поліетилен низького тиску), ПВД (поліетилен високого тиску) або обидві ці модифікації одночасно (два шари). До того ж для сантехнічних цілей вона може бути армована сталевими кільцями або спіраллю. Продукція такого типу виготовляється за ГОСТ 17675-87.

огляд матеріалів

сталь

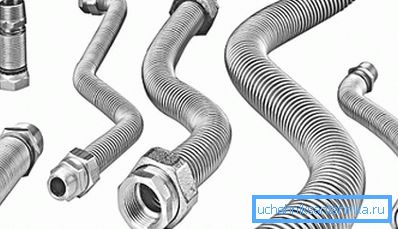

На даний момент на будівельному ринку лідируючі позиції утримує корейська гофрована негорюча труба з нержавіючої сталі, хоча в XX столітті її вперше почали виготовляти японські виробники. Але якщо говорити про географію використання, то вона охоплює практично весь світ. Популярність і висока ціна такої продукції не дивні, так як вона виготовляється з високолегованої сталі.

З огляду на ту обставину, що нержавіюча сталь не схильна до корозії і окисленню, для таких виробів не потрібно профілактичне обслуговування, отже, експлуатаційний ресурс у них практично безмежний. Така якість дозволяє використовувати сталеву нержавіючу гофру закритим способом, тобто укладати її під облицювання (гіпсокартон, вагонку), заливати бетоном і закладати шпаклівкою.

Для такої труби не потрібні компенсаційні муфти, так як температурна деформація гаситься самою структурою вироби, а в разі заморозки її можна відігрівати навіть відкритим полум'ям. При транспортуванні рідин на внутрішніх стінках не утворюється різних відкладень і органічних утворень на кшталт водоростей, тому додаткове очищення тут не потрібно.

Іноді такі шланги мають поліетиленове покриття, яке більше служить для декорації, наприклад, для холодної води, робиться синє покриття, а для гарячої - червоне.

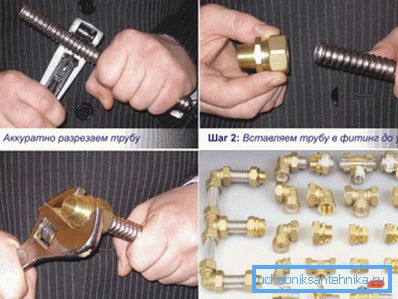

Стиковка гофрованих сталевих шлангів між собою, а також з різними механізмами і пристосуваннями здійснюється за допомогою спеціальних латунних фітингів, які також є компресійними (компресія створюється завдяки гумовим або паронітові прокладка, які поставляються в комплекті з фітингами).

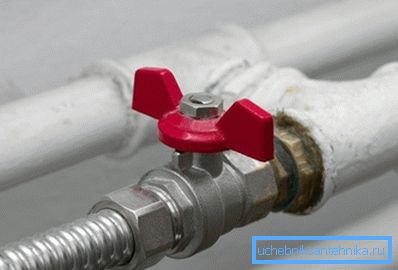

Яких-небудь особливих інструментів для монтажу тут не потрібно - майстри зазвичай обходяться розвідним або газовим ключем, а зрідка - ріжковим.

Примітка. Не так давно металлорукав стали використовувати для монтажу газових установок. Такі шланги набагато надійніше гумових - вони можуть витримати будь-який тиск, яке тільки можливо в системі, не лопаються і не розтріскуються від часу.

Гума

Незважаючи на те, що такі шланги називають гумовими, насправді вони являють собою багатошарове композитне гумово-технічний виріб. Рукава з чистою гуми механічно неміцні і застосовуються хіба що для семя- і тукопроводів. У повсякденному житті армований шланг такого типу ви можете побачити на пожежних і асенізаційні машини (бочках).

Класифікація рукавів по ГОСТ 5398-76 наводиться в таблиці:

  Примітка. До 1-ї групи належать усмоктувальні рукави з розрідженням рідини до 0,08МПа, а в 2-у групу включають напірні з можливим тиском до 1,2 МПа. Різні гумові шланги з текстильним каркасом можуть бути використані при будь-якій спеці (тропічний клімат) з нижнім порогом температури -50? C.

При покупці ГТВ такого типу звертайте увагу на наявність маркування (це та ж інструкція із застосування), яка в обов'язковому порядку повинна бути нанесена у вигляді поздовжньої смуги за допомогою рельєфу або ж незмивною фарбою. Умовні позначення, які ви там побачите, вказують на клас, групу, внутрішній діаметр, номінальний тиск і можливість кліматичного використання.

Наприклад, маркування Б (А) - 1 - 25 - 10 - Т - ГОСТ 5398-76 вказує на те, що рукав з антистатиком призначений для перекачування палива з робочим тиском 1,0МПа в тропічному кліматі з нижньою межею -10? C.

На малюнку ви бачите конструкцію багатошарового гумового рукава, який складається з таких елементів:

1. Текстильна обплетення;
2. Гумовий шар;
3. Металева спіраль;
4. Гумовий шар;
5. Текстильна обплетення;
6. Додатковий текстильний або гумовий шар.

Для шлангів класу Б, П і КЩ зовнішній шар робиться з гуми, а на кінцях таких рукавів зазвичай є безкаркасні м'які манжети, які дозволяють під'єднуватися до перехідних патрубків і жорстким трубопроводах. Зберігання таких гумово-технічних виробів повинно проводитися при температурі від -25 ° C до +35? C, на відстані не менше метра від опалювальних приладів будь-якого типу.

полімери

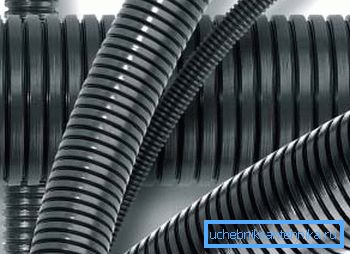

Для захисту кабельних і проводових комунікацій в складних експлуатаційних умовах використовується поліамідна гофра, яка здатна зберігати гнучкість і механічну міцність при ударах і при температурі від -40 ° C до +105? C, а для короткочасного періоду +150? C.

При зануренні на глибину до 20м унікальні компресійні аксесуари забезпечують надійну герметизацію, а також простоту монтажу. Крім того, стінки з поліаміду захищають кабелі від різних нафтопродуктів типу бензину, дизпалива, гасу і масел, вони стійкі до ультрафіолетового випромінювання і не реагують на вібраційні навантаження.

номенклатура виробів

Згідно ГОСТ 287-79 поліамідні труби такого типу можуть бути двох видів - ПВ-2 і ПВ-0.

• Перший варіант відрізняється більш високими показниками удароміцності, і може бути використаний для монтажу індустріального обладнання, телевізійних і електричних комунікацій, систем зв'язку, де для кабель-каналу не пред'являються підвищені вимоги з пожежної безпеки.
• Другий варіант має меншу механічну міцність і його використовують для тих же цілей, але при наявності певних вимог щодо пожежної безпеки. Примітно, що саме ПВ-0 використовують для комунікацій електрики та зв'язку при їх монтажі своїми руками в домашніх умовах.

ПВХ труби виготовляються з того ж матеріалу і використовуються в якості кабель-каналів для комунікацій телерадіомовлення, електромереж і зв'язку. Також їх з успіхом застосовують в домашніх умовах (ціна досить помірна) для маскування тих же мереж під каркасної облицюванням типу гіпсокартону і вагонки, але не заливають бетоном і не закладають шпаклівкою.

Порада! Якщо є необхідність захистити приховане вміст від впливу ультрафіолетового випромінювання, вибирають гофру чорного кольору.

Для каркасної облицювання типу фальш-стель добре підходить гофрована труба з зондом, який дозволяє не тільки заводити кабелі всередину каналу, а й проводити ремонтні роботи по демонтажу / монтажу вмісту. ПВХ гофра з зондом досить стійка до низьких і високих температур (в середньому від -40 ° C до +40? C) і не реагує на контакт з нафтопродуктами з розряду паливно-мастильних матеріалів.

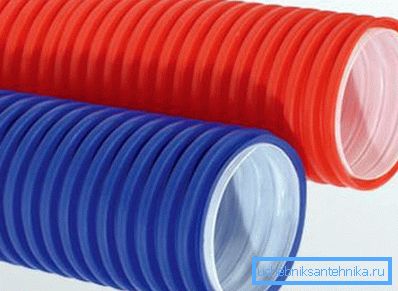

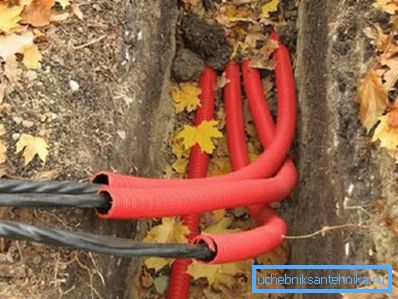

Дуже часто для монтажу різних кабельних комунікацій використовується гофрована подвійна труба з комбінованого поліетилену, тобто, шари мають різну здатність до відтворення.

Це ПНД (ПЕНД) - поліетилен низького тиску і ПВД (ПЕВТ) - поліетилен високого тиску (не плутайте - поліпропіленова труба не має до цих товарів ніякого відношення!).

• Верхній шар складається з ПНД і його досить легко визначити на дотик. Він шорсткий і не володіє в'язкістю, але зате стійкий до ударів, не реагує на нафтопродукти з розряду ПММ і є відмінним діелектриком.
• Всередині знаходиться шар ПВД - він найчастіше білого кольору, має дуже гладку поверхню і має гарну тягучість. До всього цього можна додати ті ж позитивні якості, що і у ПНД.

Примітка. Слід також зазначити, що виробляється ще й поліетилен середнього тиску (ПВД), але його найчастіше відносять до розряду ПНД і в виробництві гофрованих виробів він практично не застосовується.

висновок

Як би там не було, гофрована труба з поліаміду, поліетилену, гуми, сталі або комбінації цих матеріалів досить міцно увійшла в наш побут. І навіть якщо ви цього не помічаєте - ви в будь-якому випадку користуєтеся різними благами цивілізації, де використовується таке пристосування.

У тематичному відео в цій статті ви зможете знайти додаткову інформацію з обговорюваного питання, можливо, що вона теж буде корисною для вас.
