Який буває нагрівальний кабель для водопроводу

У будь-якій кліматичній зоні замерзання води в трубопроводах в холодний період викликає велику проблему. До цього також можна віднести промерзання каналізаційних труб і покрівлі в зимовий час. Ключовим елементом обігріву в даному випадку стає нагрівальний кабель, що застосовується в промисловості і в побуті для вирішення таких труднощів. Виріб являє собою провідник з високим опором, у якого температура підвищується при проходженні по ньому електричного струму.

З чого складається

Даний тип кабельної продукції грає роль не передавальної лінії, а є приймачем електроенергії. Його принцип роботи полягає в її перетворенні в тепло, яке виникає без застосування додаткового палива, тобто економічним методом. Основним параметром є потужність або питоме тепловиділення на одиницю довжини.

Конструкція складається з:

Порада: вибираючи гріючий кабель, хоча ціна одножильного варіанти невисока, слід врахувати, що у нього є істотний недолік - електромагнітне випромінювання. В багатожильних виробах його немає.

Класифікація

В даному випадку відрізняються конструкції за схемою тепловиділення.

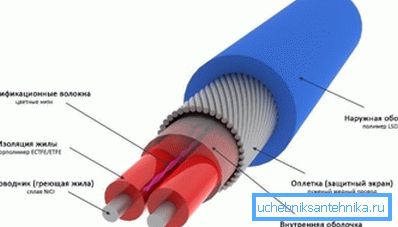

резистивні

1. Можуть бути зональними і лінійними. В останніх виділення тепла відбувається завдяки ефекту Джоуля-Ленца.
2. Цей тип кабелю буває з однієї житлової, з двома або з декількома жилами лінійної або спіральної форми.
3. Секції можуть досягати декількох сотень метрів.
4. Інструкція не допускає довільної різання.
5. Зональні кабелю або постійної потужності мають такий же принципом дії, але, конструкція у них інша.

1. Вироби складаються з двох ізольованих паралельних струмопровідних жив з «вікнами» в ізоляції, які зміщені відносно один одного на певну відстань.
2. Зверху жив розміщена тонка дротова спіраль високого опору.
3. Фактично зональний кабель складається з секцій, що дозволяє його на них ділити.

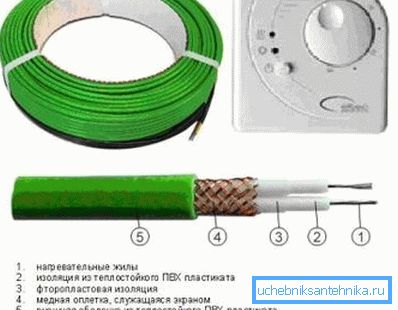

саморегулюючі

1. Конструкція пристрою схожа з резистивним моделями.
2. Є дві паралельні жили, однак, без ізолюючого покриття. Їх укладають в полімерну провідну матрицю або з'єднують полімерними проводять нитками.
3. Тепловиділення кабелю може змінюватися, тому що залежить від температури навколишнього середовища.
4. Опір полімеру навіть при її незначному підвищенні збільшується, при цьому виділення тепла знижується.
5. Даний ефект дозволяє забезпечити саморегулювання, перешкоджаючи перегріву і перегорання пристрою.
6. Такий кабель, що гріє можна нарізати шматками довжиною по кілька десятків метрів.

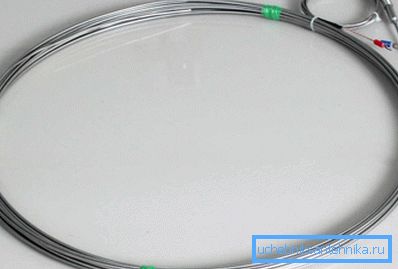

З мінеральною ізоляцією

Цей тип кабелів має провідник, представлений струмопровідної жилою з міді або сплавів різного опору. Ізолятором є оксиду магнію, у якого є цінні фізичні властивості, які покликані забезпечити стабільну роботу і високі діелектричні якості обладнання в широкому температурному діапазоні.

Переваги продукту:

• високі механічні характеристики;
• герметичність;
• стійкість в різних середовищах;
• не реагує на УФ-випромінювання;
• малий коефіцієнт лінійного розширення;
• максимальний захист від електромагнітного випромінювання;
• висока погонне потужність;
• довгий термін експлуатації.

Як проводиться обігрів трубопроводу

Нагрівальні кабелі різних видів застосовуються широко в побуті та промисловості. Буває, що їх застосовують для обігріву підлоги, ємностей і резервуарів, використовують для підтримки заданої температури підлоги в морозильниках. Однак найчастіше їх можна зустріти при обігріві труб водопроводу, коли за допомогою даного вироби вдається запобігти замерзанню води і утворення криги на поверхні.

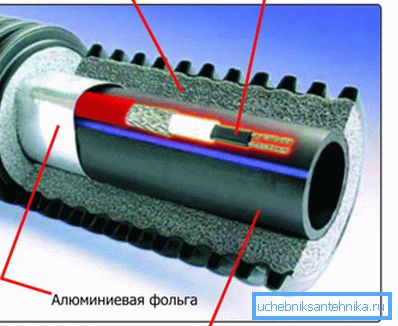

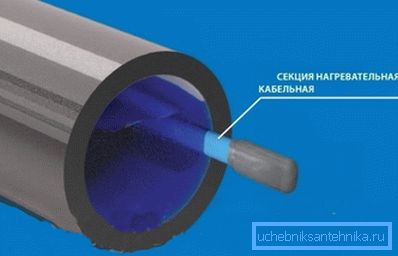

Монтаж даної обігрівальної системи здійснюється зазвичай на поверхні труб під теплоізоляцією. Є також варіанти розміщення саморегульованого кабелю, що гріє всередині водопроводу, якщо за нормами дозволено виробу контактувати з питною водою.

Порада: під час установки стежте, щоб не сталося зіткнення нагрівального кабелю з теплоізоляцією алюмінієвою фольгою.

Правила та особливості установки:

1. Система обігріву водопроводу складається з:

• нагрівального кабелю;
• системи управління;
• розподільної мережі.

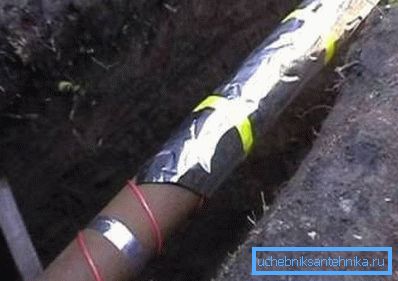

1. Найчастіше його укладають на поверхні трубопроводу і накривають теплоізоляційним матеріалом.

1. Прокладається кабель по спіралі, паралельними і хвилястими лініями.
2. Закріплюють його спеціальною клейкою стрічкою, краще алюмінієвої.
3. Алюмінієва стрічка використовується як прокладка між кабелем і пластиковим трубопроводом, дозволяючи тепла поширюватися рівномірно.
4. Монтаж можна робити своїми руками, з огляду на рекомендації виробника.

висновок

При настанні холодного періоду виникає реальна небезпека перемерзання водопроводу, особливо тоді, коли він в силу певних причин не прокладений досить глибоко в грунті. Вирішити цю проблему можна за допомогою нагрівального кабелю, який працює на електроенергії.

Він буває різних типів, тому при виборі слід спочатку уважно ознайомитися з характеристиками продукту. Відео в цій статті дасть можливість знайти додаткову інформацію за вищевказаною темі.
