Якими повинні бути розміри каналізаційних труб

Ефективність роботи каналізаційної системи залежить не тільки від дотримання технології, але і від правильного підбору типорозмірів. Саме внутрішній діаметр впливає на головну характеристику будь каналізації - пропускну здатність. Помилка при виборі типорозміру може привести до того, що система просто не зможе впоратися з відведенням стоків.

Як потрібно підбирати розмір

Враховувати потрібно в першу чергу обсяг стоків. Наприклад, труба каналізаційна 32 мм може використовуватися при розведенні каналізації по квартирі (наприклад, відводити стоки від миття). Але використання малих типорозмірів на всьому протязі каналізації призведе до того, що вона почне працювати в напірному режимі і пропускної здатності буде недостатньо. Тобто вода буде застоюватися.

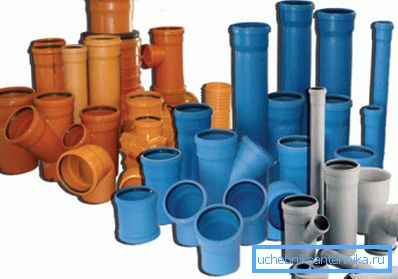

Також потрібно враховувати матеріал, з якого трубопровід виготовлений. Наприклад, чавун використовується для стояків і зовнішньої каналізації, а ось ПВХ і поліетиленові труби цілком можуть застосовуватися як всередині будинку, так і зовні. Від матеріалу залежить головним чином ціна.

Зверніть увагу! Сталевий трубопровід практично не використовується для пристрою каналізації. Система відведення каналізаційних стоків працює в безнапірному режимі, тому підвищена міцність не грає особливої ​​ролі, а ось схильність до корозії можна зарахувати як перевага стали.

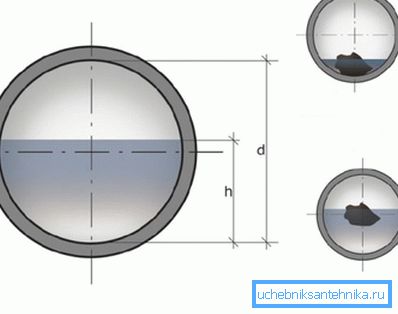

Правильно підібраний діаметр повинен забезпечити заповнення перетину стоками приблизно в районі 0,5-0,6. Наприклад, для ділянки від мийки підійде труба каналізаційна 40 мм, збільшення розміру призведе до того, що частина твердих включень просто не буде змиватися потоком води, і буде осідати на внутрішній поверхні стінок. Результатом цього можуть стати проблеми зі стоком.

Нормативна база

Розміри і загальні вимоги до труб (за геометричними характеристиками, контролю якості і т.д.) залежать від матеріалу.

Виділити можна такі нормативи як:

• ГОСТ 22689.2 - 89. У ньому розглядається каналізаційний трубопровід, виготовлений з поліетилену. Велика частина нормативу відведена докладного опису типорозмірів фасонних елементів, також вказані номінальні діаметри. Що стосується довжини, то відповідно до Держстандарту секції повинні випускатися довжиною від 2 до 8 м, допускається змінювати довжину в довільних межах під погодженням із замовником;
• ГОСТ 6942-98. Цей документ присвячений чавунної каналізації. Незважаючи на популярність пластика, чавунна труба каналізаційна 150 мм активно застосовується при прокладанні зовнішньої системи відведення стоків або в якості каналізаційних стояків у приміщенні. У нормативі згадувати не зовнішній діаметр, а умовний прохід Dу;

• у випадку з ПВХ трубопроводом ситуація дещо складніша, адже як такого нормативного документа по безнапірної каналізації з ПВХ труб не існує. Але з вимогами до такого роду трубопроводах можна ознайомитися в ГОСТ Р 51613-2000. У ньому використовується поняття номінального зовнішнього діаметра, тому при підборі типорозміру потрібно враховувати товщину стінки.

Які розміри вибрати для розведення по квартирі

Як правило, інструкція по монтажу каналізації пропускає пункт підбору типорозмірів. Звичайно, в ідеальному випадку потрібно було б підрахувати точний обсяг стоків і вже на підставі цього підбирати D, але можна піти й іншим шляхом. Найчастіше просто використовуються усереднені дані за діаметрами трубопроводу для розведення по квартирі, стояках та зовнішньої частини каналізації.

Головне правило при розлученні каналізації в квартирі полягає в тому, що по ходу руху води діаметр повинен або залишатися незмінним, або рости.

При підборі розмірів можна користуватися наступними рекомендаціями:

• якщо в квартирі використовується комбінований слив для мийки, раковини і душа, то підійде труба каналізаційна 50 мм;
• якщо слив роздільний, то діаметр можна трохи зменшити, приблизно до 32 мм;
• а ось у вбиральні малий типорозмір використовувати категорично заборонено. Діаметр повинен складати 100 мм.

Зверніть увагу! При розведенні всередині квартири потрібно враховувати те, що на ділянці, який скидає стоки в центральний стояк їх обсяг значний, тому маленький розмір не підійде.

зовнішня каналізація

Окремо стоїть зовнішня частина системи відведення стоків, по ній вода з дому направляється або в внутрішньоквартальну водовідвідну мережу, або в септик (в разі автономної системи). Каналізаційна труба 100 мм - мінімально допустимий розмір, для невеликого приватного будинку пропускної здатності буде досить.

З пластиковим трубопроводом проблем, швидше за все, не виникне, а от при виборі чавунного виробу потрібно звернути увагу на маркування.

Найважливішими параметрами можна назвати:

• власне, діаметр, якщо маркування вказана як DN100, це говорить про те, що Dвн становить 100 мм, з огляду на товщину стінок, зовнішній розмір виросте до 110;

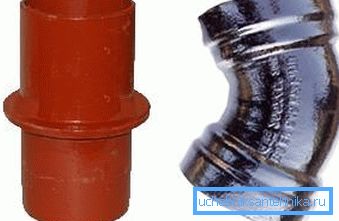

• маркування у вигляді SMU говорить про те, що обидва кінці гладкі, а ось SME вказує на те, що з одного кінця є розтруб.

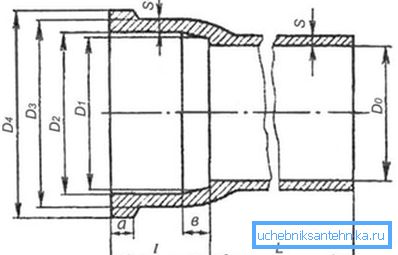

Що стосується типорозмірів чавунного трубопроводу, то максимальний внутрішній діаметр обмежений 400 мм (DN400), а довжина залежить від типу з'єднання. Так, чавунна труба каналізаційна 250 мм може випускатися довжиною 3, 2,5 і 1 м, якщо з'єднання буде розтрубним. А ось якщо буде укладатися трубопровід підвищеної міцності (обидва кінці гладкі), то довжина сегмента складає 3,0 м.

Що стосується стояка, то оскільки обсяг стоків в ньому дорівнює сумарному обсягу стоків всього будинку, його діаметр не повинен бути менше 100 мм. Відносно матеріалу, порекомендувати можна як чавун, так і пластик. Для відводів від стояка підійде труба каналізаційна 75 мм.

Зверніть увагу! Чавунний трубопровід не рекомендується використовувати для укладання в квартирі своїми руками. Цей матеріал досить крихкий і навіть при невеликому механічному впливі може тріснути.

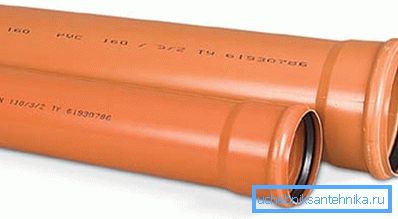

Загальною рекомендацією можна вважати невикористання типорозміру більше DN150 для індивідуального будівництва. Такого типорозміру з запасом вистачить навіть для 2-поверхового особняка з декількома вбиральнями і ванними кімнатами. А ось каналізаційна труба 200 мм підійде для готелю або багатоповерхового житлового будинку, але ніяк не для сім'ї з декількох чоловік.

гофрований трубопровід

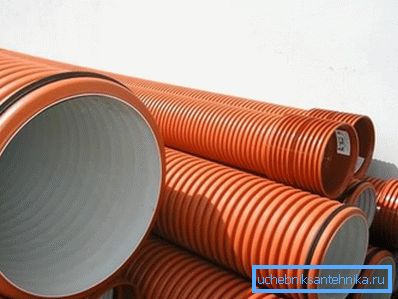

Пластиковий гофрований трубопровід в порівнянні зі звичайним володіє набагато більшою кільцевою жорсткістю. Завдяки цьому він може без наслідків переносити великі навантаження, тобто збільшується максимальна глибина закладення.

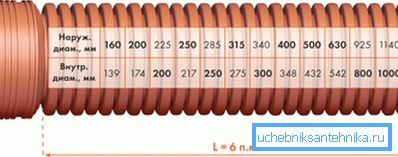

Наприклад, гофрований каналізаційна труба 110 мм може укладатися на глибині до 20 м. Такий трубопровід виготовляється з 2-х шарів пластика, зовнішній шар використовується для підвищення жорсткості, а внутрішній - гладкий, необхідний для мінімізації опору руху потоку води.

Як правило, для виробництва використовуються марки поліетилену ПЕ63 і ПЕ80. Цей поліетилен відрізняється стійкістю до хімічно агресивних речовин, так що склад стічних вод не вплине на його довговічність.

На завершення

Правильний підбір діаметра каналізації - запорука її успішної роботи. Для полегшення завдання вибору можна не виконувати відповідні розрахунки, а скористатися усередненими даними. Інформація в цій статті дозволить не помилитися при виборі типорозміру.

На відео в цій статті показаний приклад зміни розводки каналізації в квартирі з використанням труб різного діаметру.
