Ізоляція труб - види і особливості

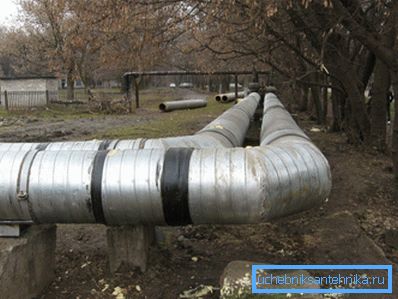

Всі види трубопроводів, незалежно від їх розташування, в тій чи іншій мірі схильні до впливу навколишнього середовища. Щоб цей вплив мінімізувати, застосовується ізоляція труб. Далі ми ознайомимося з основними видами ізоляційних матеріалів, їх властивості та областями застосування.

Загальні відомості

Вибір оболонки трубопроводу багато в чому залежить від типу його прокладки. Існує три варіанти прокладки:

Якщо покриття буде підібрано неправильно або нанесено з порушенням технології, це може привести до виходу з ладу системи, виникненню потреби в терміновому її ремонті або навіть повної заміни.

види ізоляції

На сьогоднішній день при прокладці трубопроводів найчастіше використовують такі види ізоляційних матеріалів:

• бітум;
• фольгоізол;
• пінополіуретанова шкаралупа;
• ППУ оболонка;
• скловата;
• Мінеральна вата;
• каучукова оболонка;
• Поліетиленова антикорозійна ізоляція.

Тепер детальніше розглянемо кожен з них.

бітум

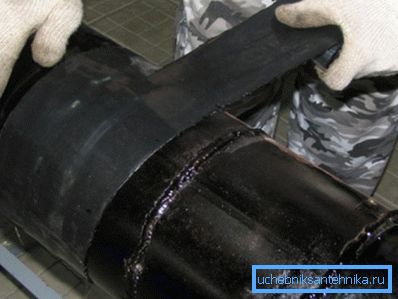

Ще не так давно бітумна ізоляція сталевих труб була найбільш поширеною. Вона являє собою тонкий шар поліетилену, який захищений бітумним покриттям. Крім того, поверх даного покриття найчастіше використовують стеклохолст.

Бітумна гідроізоляція труб призначена для захисту сталевої поверхні від корозії, яка може бути викликана її зіткненням з грунтом і різними хімічними елементами, що знаходяться в грунті. Найчастіше таким способом покривають траси, які укладаються в піщаний, кам'янистий або глинистий грунт.

Зверніть увагу! Середня робоча температура системи, покритої бітумом, повинна знаходитися в межах -40 - +65 градусів за Цельсієм.

фольгоізол

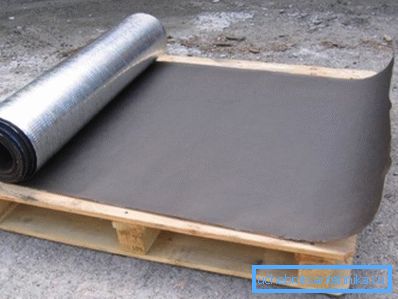

Фольгоізол також можна віднести до бітумних покриттів, так як він складається з тонкої алюмінієвої фольги і бітумно-гумового в'яжучого.

Серед переваг цього матеріалу можна виділити наступні моменти:

• Низька ціна, що забезпечує економічність.
• надійність;
• Простота і швидкість нанесення - труби просто обертаються полотном фольгоизола.

Найчастіше фольгированная трубна ізоляція використовується при канальної і безканальної прокладці водопроводів і теплотрас.

пінополіуретанова шкаралупа

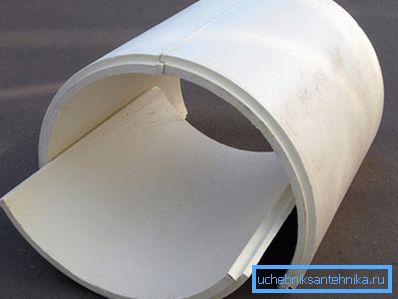

Даний матеріал являє собою розбірний циліндр, який надягає на труби, звідси і така назва - «шкаралупа».

Серед його переваг можна виділити:

• надійність;
• Гранично проста інструкція по монтажу;
• Хороші теплоізоляційні властивості, завдяки чому найчастіше застосовується така ізоляція для труб опалення та гарячого водопостачання;
• довговічність;
• Можливість використовувати як для відкритих, так і підземних систем.

З цих причин пенополиуретановая ізоляція труб останнім часом є однією з найпоширеніших.

ППУ оболонка

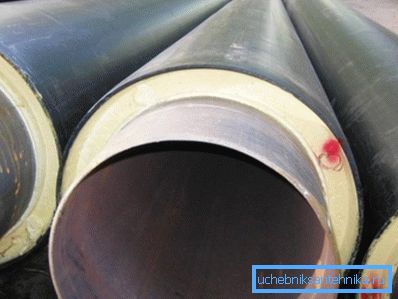

ППУ ізоляція наноситься на труби виробником, тобто вони надходять у продаж вже в оболонці. По суті, виріб являє собою трубу в трубі.

Технологія нанесення даного покриття виглядає наступним чином:

• В першу чергу поверхню сталевих труб обробляється за допомогою дробеструйной установки. Це дозволяє забезпечити хорошу адгезію покриття зі сталевою поверхнею, так як вона очищається від бруду, іржі і зварювальної окалини.
• Потім труба вставляється в оболонку з поліетилену.
• Після цього в простір між внутрішньою стінкою і зовнішньою ізоляцією заливається рідкий поліуретан, який згодом застигає.

Треба сказати, що оболонка може бути не тільки поліетиленовою, а й оцинкованої. Її тип залежить від умов експлуатації трубопроводу. Крім того, в разі прокладки відкритого трубопроводу, поліетиленовий кожух необхідно покрити акриловою або кремнийорганической фарбою, що дозволить захистити його від дії ультрафіолетових променів.

Зверніть увагу! Максимальна робоча температура в системі, де використана дана технічна ізоляція для труб, не повинна перевищувати 130 градусів за Цельсієм.

Мінеральна вата

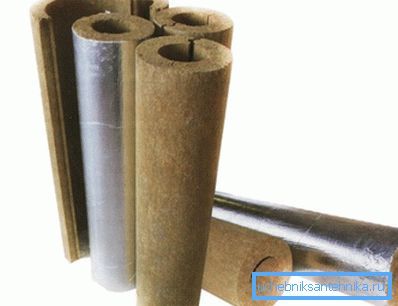

Даний матеріал найчастіше використовую для теплоізоляції тепломереж. Як правило, він являє собою шкаралупи і мати з мінеральної вати, які можуть вдягатися на труби самого різного діаметру.

Слід зазначити, що в разі намокання, мінеральна вата втрачає свої властивості, тому її необхідно гідроізолювати і захищати оцинкованими кожухами. Тому, не дивлячись на низьку вартість матеріалу, він не є найвигіднішим, особливо, якщо необхідно утеплити велику ділянку трубопроводу.

Порада! Мінеральна вата - це відмінна звукоізоляція каналізаційних труб, особливо це стосується пластикових стояків.

каучукова ізоляція

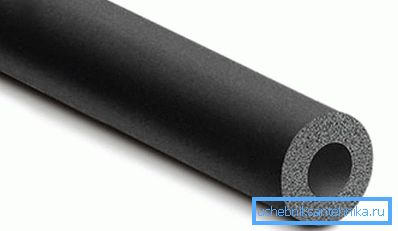

Каучукова ізоляція для труб застосовується як утеплювач. Найчастіше вона поширюється у вигляді порожніх трубок. Для утеплення труб великих діаметрів використовують каучукові листи з клейовим шаром, якими обертається трубопровід.

Сфера застосування каучукової оболонки досить обширна.

Найчастіше її можна зустріти в наступних типах трубопроводів:

• Вентиляційні системи труб;
• тепломережі;
• Системи водопостачання;
• Нафтопроводи та ін.

Даний матеріал набув широкого поширення завдяки таким властивостям:

• Водо-паронепроницаемость;
• Низька теплопровідність;
• Пожежна безпека;
• еластичність;
• Стійкість до всіх атмосферних впливів;
• Простота монтажу, завдяки чому можна ізолювати трубопровід своїми руками.

Цими властивостями обумовлена ​​широка область застосування матеріалу. Треба сказати, що каучуком також може виконуватися звукоізоляція труб каналізації.

Поліетиленова антикорозійна ізоляція

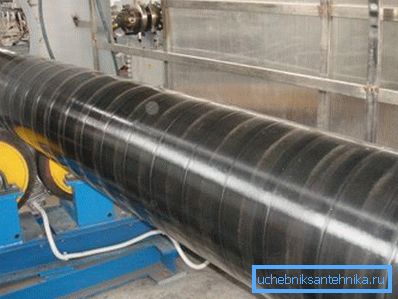

Поліетиленова антикорозійна ізоляція являє собою комбіновану оболонку, яка складається з декількох шарів. Як і у випадку з ППУ, захист труб даним матеріалом здійснюється в умовах виробничих цехів. Це доцільно, так як дозволяє запобігти виникненню корозії, в разі монтажі конструкції при поганій погоді.

Як не складно здогадатися з назви, даний матеріал призначений для захисту стали від корозії. Його використовують при підземному прокладанні трубопроводів.

Як правило, поліетиленову ізоляцію застосовують для магістралей нафтопроводів і газопроводів. Для ізоляції мереж побутового рівня доцільніше використовувати пенополиуретановую оболонку, або інший який-небудь матеріал, один з розглянутих вище.

Ось, мабуть, всі основні види ізоляцій, які в наш час найчастіше використовують під час прокладення трубопроводів.

висновок

На сьогоднішній день існує великий вибір різних ізоляційних матеріалів для трубопроводів. Це дозволяє вирішити з їх допомогою найрізноманітніші завдання при укладанні різних типів трубопроводів. Тому ізоляція труб підбирається відповідно до поставлених перед нею вимог в тому чи іншому випадку.

З відео в цій статті можна отримати додаткову інформацію з даної теми.
