Каналізаційні фітинги: для чого вони призначені

Водовідвідні системи неможливо зібрати, якщо не використовувати каналізаційні фітинги. Адже труби з чавуну і пластика, що застосовуються для монтажу таких мереж, непластичною, тому не здатні чинити опір деформаційних та ударних впливів.

Виходячи з цього, кутова сполучення труб способом згинання, їх врізка через пророблені отвори, стикування з обжимання діаметра, можливі лише тоді, коли застосовуються спеціальні елементи. Вони і називаються фітингами.

Що таке фітинги

1. Ці деталі є готовими ділянками каналізаційної системи: Стислими, вигнутими під необхідним кутом або розсвердлений.
2. Поєднуються вони з частинами системи за допомогою розтрубного з'єднання. Деталі вирішують задачу згинання, розгалуження або переходу між діаметрами труб.
3. Як правило, сучасні каналізаційні труби і фітинги робляться з полівінілхлориду, поліпропілену або поліетилену.

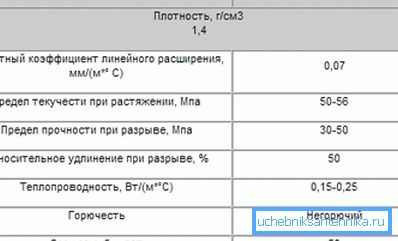

Вироби з цих пластиків мають нижченаведені якості.

1. Термін експлуатації грамотно зібраного ділянки - близько 50 років.
2. Стійкість до засобів побутової хімії. Такий пластик не боїться середніх кислот і лугів.
3. Невелика маса. Труби і додаткові деталі можна кріпити на основі за допомогою розбірних хомутів на одному-двох саморезах.
4. Висока міцність і невисока ціна.
5. При цьому товщина стінок у виробів дорівнює всього 2% від їх зовнішнього діаметра. Це надає їм підвищену пропускну здатність.

Види спеціальних елементів

Каналізаційні пластикові фітинги діляться на дві категорії: елементи для внутрішньої частини системи і вироби для зовнішнього використання.

Зверніть увагу! Зовнішні вироби для систем можливо застосовувати і всередині будівель і зовні їх. Вироби, призначені для внутрішнього використання, повинні монтуватися тільки в приміщеннях.

Деталі зовнішньої каналізації

1. Така продукція виготовляється за допомогою технології подвійний екструзії. Вона дає можливість виробляти гофровані вироби.
2. До даної категорії відносяться і деталі з пластика, який посилено спеціальними добавками.
3. Подібна продукція має стійкість до низьких температур при експлуатації.
4. Пластикова каналізація та фітинги, призначені для зовнішнього застосування, мають теракотовий або помаранчевий колір.

Запірні, розподільні і сполучні фітинги цього різновиду представлені нижченаведеними елементами.

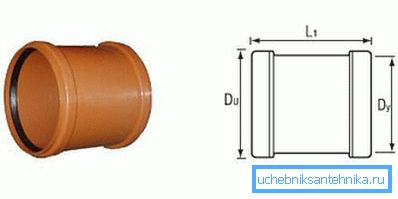

1. Муфта для каналізаційних систем служить для з'єднання двох ділянок трубопроводу. Цей відріз має на кінцях розтруби. Для монтажу потрібно вставити в них гладку сторону труби. Розміри каналізаційних фітингів даного типу відповідають лінійці стандартних діаметрів основних виробів.

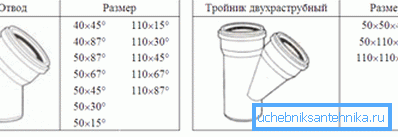

1. Відведення для кутового з'єднання. Виріб є зігнутим під кутом в 90, 45, 30 і 15 градусів елементом. Деякі виробники випускають додаткову модель на 67 °. Одна сторона деталі має розтруб, протилежна гладка. Є й каналізаційні відводи з розтрубами на обох кінцях.

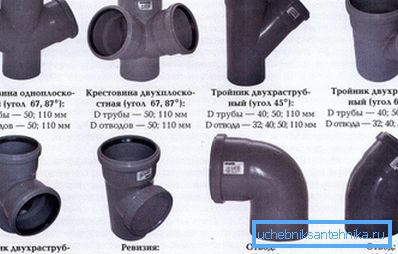

1. Хрестовина для з'єднання перехресного, а також трійник для сполучення у вигляді букви Т. Елементи виконують завдання врізки ділянок трубопроводу. Хрестоподібну врізку можна здійснювати як в одній, так і в перпендикулярних площинах.
2. Є і спеціальні фітинги, мають ускладнений профіль. Вони дають можливість сполучати труби за оригінальною схемою. Кінці трійників і хрестовин мають вигляд розтруба або робляться гладкими.

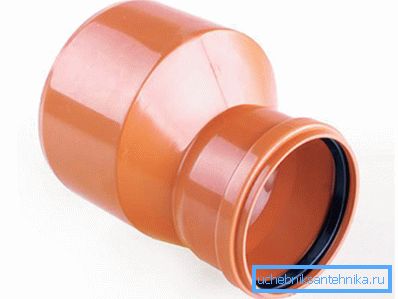

1. Редукція потрібна, щоб своїми руками з'єднувати труби різних перетинів. Даний елемент схожий з муфтою, але його сторони мають різні діаметри.
2. Ревізія у вигляді муфти або трійника з кришкою. Даний фітінг служить для визначення стану труб. Кришку можна знімати, перевіряти систему і чистити її, якщо необхідно.
3. Зворотний клапан потрібен для регулювання напрямку потоку стічних вод. Елемент його пропускає лише в одну зі сторін і запобігає повернення рідини.

Діаметр зовнішніх фітингів варіюється від 90 мм до 500.

Аналоги для внутрішньої частини системи

1. Розміри каналізаційних труб і фітингів для внутрішньої установки обмежені. Це 40, 50 мм або 110. Дані вироби мають сірий колір.

Зверніть увагу! Від зовнішніх аналогів ці елементи відрізняються меншою стійкістю до температурних впливів. Режим їх експлуатації від 0 ° до + 45 °. Ще одна відмінність - такі фітинги мають монолітні стінки рівної товщини.

1. Продукція не містить армування з волокон, профілі їх не гофровані. Це знижує її опірність до зовнішніх впливів. Інструкція попереджає, що в грунт їх заривати не можна.

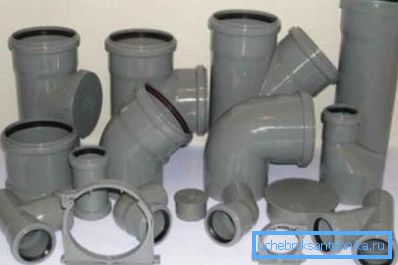

2. Елементи для внутрішньої частини мережі майже не відрізняються від зовнішніх аналогів. Серед виробів представлені всі ті ж муфти, ревізії, відводи і редукції.

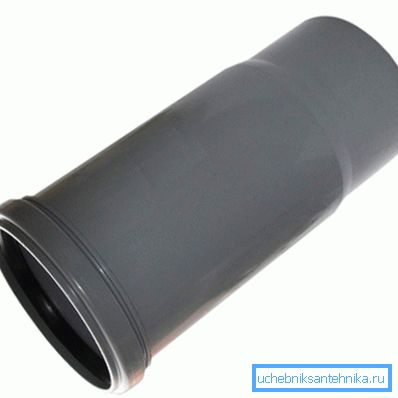

Оригінальний продукт для внутрішніх каналізаційних мереж - це лише компенсаційний патрубок. Цей фітінг схожий на звичайну муфту, проте має на одній стороні не розтруб, а гладкий звужений ділянку труби.

Елемент служить для підгонки вертикальних труб каналізаційного стояка під висоту стелі приміщення. Довжина внутрішніх труб становить 2 або 3 м, висота ж кімнат може дорівнювати 2.2, 2.5, 2.8 і 3.2 м. Щоб не відрізати від цілих 2/3 метрових виробів шматки по 20/40 сантиметрів і використовуються компенсаційні патрубки.

висновок

Фітинги дають можливість грамотного і швидкого монтажу каналізаційних систем. Вони набагато спрощують роботу фахівців. Відео в цій статті містить ще багато цікавої інформації.
