Каналізаційний колектор та інші елементи міської системи

Більшість далеких від сантехніки людей знає про міської каналізації тільки те, що вертикальна труба в ванній називається стояком, а каналізаційний колектор - це щось незрозуміле, ховається в колодязях. Сьогодні нам належить знайомство з пристроєм стічної системи - від внутрішньоквартирних розводки до очисних споруд. Отже, приступимо.

для будинків система

Почнемо з тієї частини системи утилізації стоків, яка знаходиться в межах стін будинку.

Гребінка

Що таке каналізаційна гребінка?

Так називається внутрішньоквартирна розводка. Свою назву вона отримала за характерну для квартир з суміжним розташуванням санвузла та кухні форму: три відведення на горизонтальній трубі (під кухонну мийку, умивальник і ванну) дійсно чимось нагадують гребінь.

У минулому столітті, приблизно до 80-х років, традиційним матеріалом для гребінки були чавунні труби і чавунна ж фасонина. Розтрубні з'єднання карбувалися КАБОЛКА (органічним волокном з антисептичним просоченням) і замазувалися цементним розчином. Рідше для герметизації з'єднань використовувалася заливка розплавом сірки.

Зверніть увагу: при демонтажі таких з'єднань своїми руками їх доводиться прогрівати феном, пальником або паяльною лампою. Робота виконується тільки в протигазі або респіраторі. Інструкція пов'язана з тим, що випаровування виключно їдкі: вони можуть викликати параліч дихання.

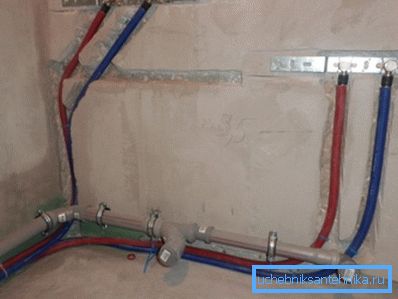

У будинках, побудованих в кінці минулого століття, переважають цілісні ПВХ гребінки. У нинішніх новобудовах каналізація всередині квартир монтується переважно з тих же полівінілхлоридних труб; однак тепер вона стала збірної і виконується на розтрубних з'єднаннях з гумовими кільцевими ущільнювачами. Поряд з ПВХ використовується поліпропілен і, дещо рідше, поліетилен.

стояки

Гребінки, розташованих одна над іншою квартир, об'єднує каналізаційний стояк. Еволюція застосовуваних матеріалів була дещо коротший, ніж у попередньому випадку: від чавунних стояків будівельники перейшли відразу до збірних пластиковим.

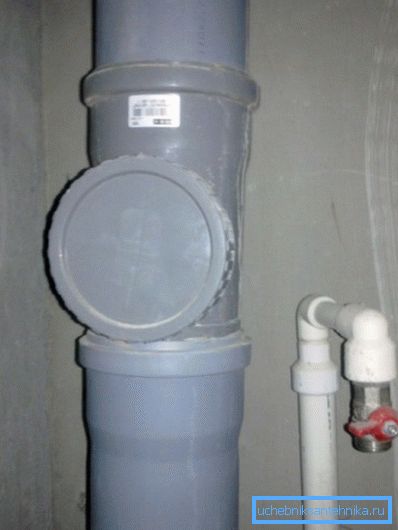

Стояк забезпечується ревізіями - люками для прочищення засмічень каналізації.

Розташування ревізій унормовано; вони повинні бути присутніми:

• На першому поверсі будівлі;
• На верхньому поверсі;
• При поверховості будинку понад п'ять - через кожні три поверхи.

Зверху стояки відкриті; таким чином забезпечується вентиляція каналізації. Припустимо об'єднання декількох стояків із загальним найфановішим (вентиляційним) відведенням.

лежневка

Каналізаційна лежневка - горизонтальна труба, яка об'єднує кілька стояків і переходить в випуск на колодязь. Її укладання виконується з постійним ухилом по всій довжині в напрямку руху стоків. Контр-уклону неприпустимі: вони стануть місцями постійних засмічень.

Величина ухилу залежить від діаметра труби:

Як і стояк, лежневка багатоквартирного будинку періодично потребує прочищення.

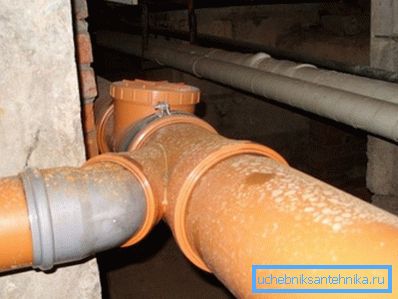

Ревізії або, що зручніше, косі трійники з відводами, орієнтованими проти руху стоків, встановлюються:

• На поворотах (якщо немає можливості прочистити вигин через іншу ревізію або трійник);
• При діаметрі лежневка 100-150 мм - через кожні 15 метрів;
• При діаметрі 200 мм - через кожні 20 метрів.

Випуск на колодязь

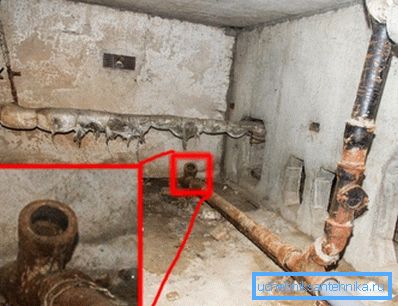

Їм закінчується лежневка. Випуск укладається в грунт нижче рівня промерзання. Його початок обов'язково забезпечується трійником або ревізією для прочищення.

Максимальна довжина випуску від ревізії до осі колодязя лімітована його діаметром:

Як правило, для укладання в грунт використовується чавунна труба. Її ціна помітно вище, ніж у будь-якого різновиду пластику; зате куди вище і кільцева жорсткість: просадка ґрунту під вагою автомобіля не завдасть їй шкоди.

Дворова каналізація, колектор

Колодязь

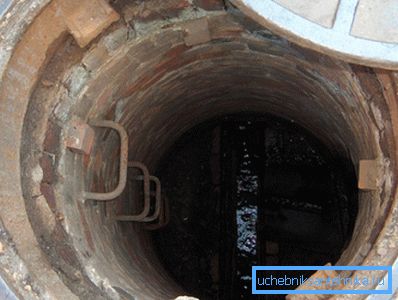

Стінки каналізаційного колодязя зазвичай являють собою залізобетонні кільця з забитими розчином швами і скобами, що забезпечують можливість спуститися в нього без додаткових пристосувань. Кришка - чавунний люк; дно - бетонний лоток.

Як нескладно здогадатися, колодязі уздовж багатоквартирного будинку розташовані в точності навпаки випусків. Між собою вони з'єднуються чавунною трубою великого діаметру (200-300 мм), прокладеної на рівні дна або трохи вище (в разі перепадних колодязів, компенсуючих ухил місцевості).

Важливо: в глибоких колодязях можуть накопичуватися метан та інші гази, вироблені в процесі гниття органіки. Самі по собі вони не вважаються високотоксичними; проте мінімальна кількість кисню в повітрі може викликати задуху і навіть втрату свідомості. Під час очищення випуску або лотка обов'язкове страховка.

Всі гілки каналізації від будинку до колектора забезпечуються оглядовими колодязями. Крок між ними і в цьому випадку залежить від діаметра труби.

колектор

Говорячи просто, колектор - це товста труба, яка несе стоки всього міста або його окремих районів до очисних споруд.

Які матеріали можуть застосовуватися для його спорудження?

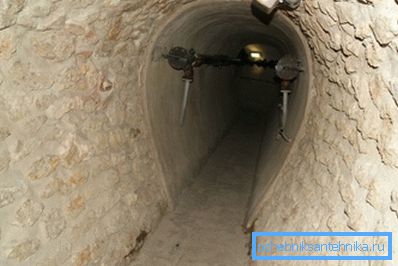

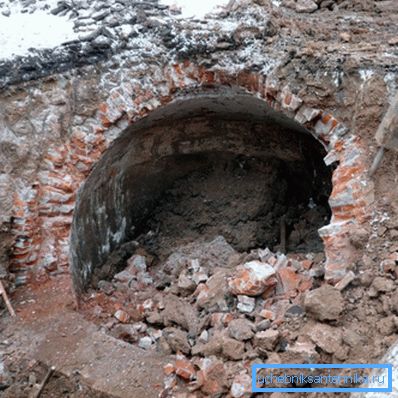

• Найстаріші з функціонуючих зараз колекторів збудовані з цегли.

• Велика частина нинішніх споруд виконана із залізобетону. Крім споруди збірних конструкцій з кілець, в містах-гігантах з їхніми величезними обсягами стоків нерідко ведеться монолітне будівництво каналізаційних колекторів: опалубка заливається бетоном на місці.
• Нарешті, останнім часом робляться популярними пластикові труби великого діаметра. Проблема низької кільцевої жорсткості вирішується їх гофрированием. Для того, щоб гофрована поверхня не створювала засмічень, труба робиться двошарової, з гладкою внутрішньою поверхнею.

Яким чином з'єднуються колектор і каналізація окремих мікрорайонів? З допомогою все того ж колодязя: він дозволяє здійснити ревізію самого колектора і при необхідності прочистити припливні труби.

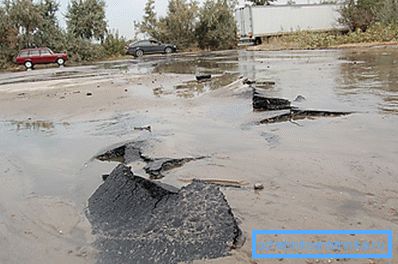

У тих рідкісних випадках, коли рельєф місцевості не дозволяє забезпечити рух каналізаційних стоків самопливом, споруджується напірний колектор каналізації. При будівництві використовуються продуктивні фекальні насоси і напірні поліетиленові труби: якщо розгерметизація самопливної труби не призведе до яких-небудь негативних наслідків, то аварія на каналізаційному колекторі з надлишковим тиском, самі розумієте, міста зовсім не прикрасить.

висновок

Будемо вважати наше знайомство з пристроєм каналізації, хоч і дещо поверхневе, що відбувся. Як завжди, відео в цій статті запропонує увазі читача додаткову інформацію. Успіхів!
