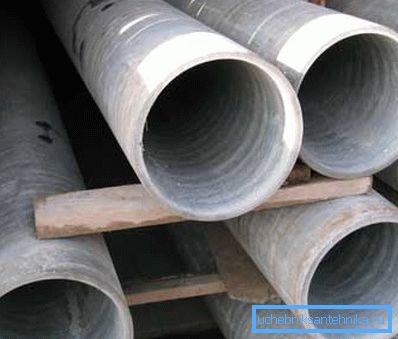

Хрізотілцементние труби: властивості і застосування

Використовувати в будь-якому проекті хрізотілцементние труби по ГОСТу 31416-2009 дуже вигідно, як в технічному, так і в економічному відношенні - вони досить міцні (експлуатаційний ресурс становить близько 25-50 років) і, до того ж, в 2-3 рази дешевше стали, чавуну і полімерів. Такі яскраві позитивні якості забезпечуються, як технологічними характеристиками самого хрізолітцемента, так і конструкційними особливостями всіх елементів укладається трубопроводу. Нижче ми більш детально в цьому розберемося, а крім того, продемонструємо по темі відео в цій статті.

Загальні відомості

Область застосування

• Чинний ГОСТ 31416-2009 встановлює і визначає загальні вимоги до напірним і безнапірним трубах і муфтам з дрізолітцемента. Безнапірні матеріали застосовуються для каналізацій, для колекторів різних дренажних систем меліорації, для вентиляційних каналів (системи витяжної вентиляції), дренажу в тепломережах, а також для укладання кабелів і сміттєпроводів.
• Труби і муфти з хрізотілцемента, які розраховані на високий тиск (з товстими стінами), використовуються для постачання міст, селищ і промислових підприємств і сільськогосподарських комплексів гарячою водою при температурі не більше 115? C, де робочий тиск не більше 1,6 МПа. Також вони використовуються для меліоративних і витяжних трубних систем, попутного дренажу, сміттєпроводів і так далі.

Технічні особливості

• Не вимагає гідроізоляції, так як зовсім не піддається корозії;
• Чи не є струмопровідних матеріалом;
• Не потребує потужної теплоізоляції - теплопровідність хрізолітцемента становить всього 0,8 ккал / (м * год * град) - інструкція вказує на те, що це в 60 разів менше, ніж у сталі;
• При транспортуванні холодної води на стінах немає утворення конденсату;
• Коефіцієнт температурного подовження тут в 12 разів нижче, ніж у сталі, отже, немає потреби в монтажі дорогих компенсаторів температурного подовження - цей фактор дає відмінні рекомендації для безканальної прокладки. Виходить, що в такому випадку, падає ціна як на сам матеріал, так і на його прокладку в силу конструктивних особливостей трубопроводу;
• При формуванні труб можливі невеликі похибки в розмірах, також відбувається деяка деформація (збільшення) при транспортуванні гарячої води, але це компенсується в муфтових з'єднаннях за рахунок гумових кілець для ущільнення стиків;
• Водонепроникність. При контакті з водою матеріал тільки набирає міцність - відбувається твердіння, завдяки фізико-механічними властивостями хрізолітцемента;
• При транспортуванні води всередині не розвиваються мікроорганізми, тобто труби не заростають. Отже, додаткового гідравлічного опору не виникає;
• Вони стійкі до агресивного лужної і слабокислою середовищі;
• Використання на різних об'єктах хрізотілцементних труб тягне за собою скорочення термінів будівництва порядку на 35-40%, на 50-55% скорочує потребу в будівельній техніці і значно знижує трудовитрати живої сили.

Примітка. Хрізолітцементние безнапірні труби в документації позначаються абревіатурою БНТ, а муфти до них - БНМ або поліетиленові МПТ. Для напірних труб абревіатура BT або ТТ, а для муфт - САМ або ТМ.

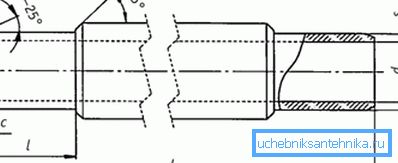

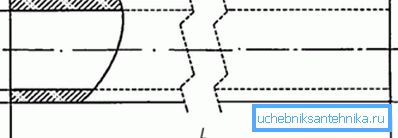

Таблиця технічних характеристик ВТ (ГОСТ 31416-2009 по ОКП 578600)

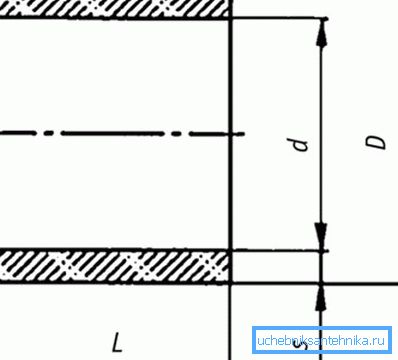

Таблиця технічних характеристик БНТ (ГОСТ 31416-2009 по ОКП 578600)

Укладання

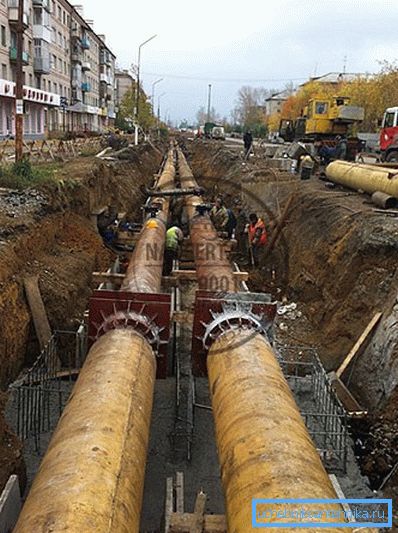

Монтажні роботи своїми руками або на виробництві, будь-то теплотраса, меліоративний канал, укладання кабелів, каналізація і так далі, виконуються практично по одній і тій же схемі. Це риття траншеї, транспортування до місця труб з муфтами, попереднє тестування на цілісність, укладання в траншею всіх елементів, ще один огляд, випробування на прохідність і / або герметичність (залежить від призначення) і засипка траншеї.

Укладання труб не проводиться безпосередньо на дно траншеї - туди попередньо засипається подушка з просіяного грунту або піску, з мінімальною висотою 50-60 мм, що дозволяє рівномірно розподілити навантаження по всій площі.

У будь-якому випадку прокладка буде проводитися під ухилом, який, в свою чергу, залежить від діаметра трубопроводу (понад 200 мм - 3-4 мм на погонний метр), якщо на місцевості немає природного ухилу, то він задається в процесі риття траншеї. Такий ухил необхідний не тільки для безнапірної каналізації, але і сухих трас - адже там обов'язково буде накопичуватися волога, яка зможе стікати в одну сторону.

Примітка. Під час транспортування і монтажу все азбестоцементні - хрізотілцементние напірні труби повинні перекладатися плавно, без різких поштовхів і ударів, незалежно від того, як проводиться укладання - підйомним краном або вручну.

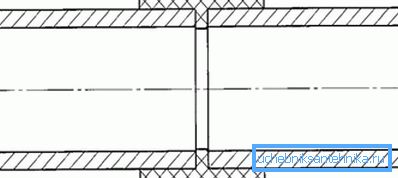

Способи з'єднання БНТ

При монтажі хрізотілцементного безнапірного трубопроводу в сухому грунті використовують поліетиленові муфти типу МПТ, у яких є внутрішня перегородка для стикування кінців. Для з'єднання МПТ її слід витримати в гарячій воді, бажано, до 100? C, щоб вона злегка збільшилася і придбала пластичність (також нагрів здійснюють паяльною лампою).

Розігріту муфту надягають на трубу, щоб вона вперлася перегородкою в кінець, а потім туди вставляють кінець іншої труби до упору - після охолодження пластика з'єднання можна вважати готовим.

При монтажі в усіх інших грунтах використовують хрізотілцементние безнапірні муфти (БНМ). Їх монтаж може здійснюватися без сполучних матеріалів, якщо метою БНМ є тільки підтримка рівної лінії, але у всіх інших обставинах для зчеплення використовують різні бітуми, мастики або цементно-пісочний розчин.

Найнадійнішим для зв'язки вважається бітум - його заливають у муфту в гарячому (розплавленому) стані в отвори, зроблені на одній лінії ..

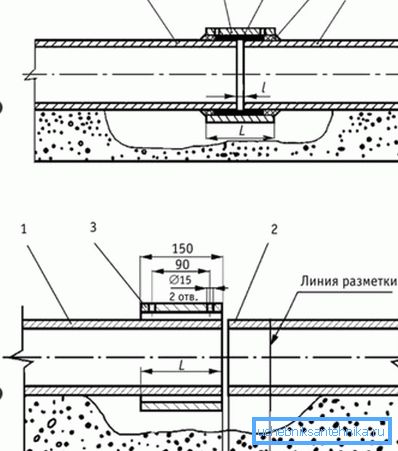

Перед стикуванням на краях БНТ виробляють розмітку положення БНМ - саме так вона буде розташовуватися після завершення монтажних робіт, потім виставляють муфту за цими мітками, а щоб її відцентрувати - по периметру підкладають дерев'яну тріску. Між трубами потрібно обов'язково залишати монтажний зазор від 3 мм до 5 мм, куди пізніше проникне сполучна речовина - це одночасно послужить і ущільнювачем, і буфером.

Для ущільнення зазору крім сполучного розчину в щілину заштовхують якусь пасмо - пеньку, ганчір'я або клоччя, відступивши від краю, приблизно, на 1/3 відстані від довжини манжети на даному кінці. Після цього в одне просвердлений отвір починають заливати розплавлений бітум і роблять це до тих пір, поки він не почне витікати з іншого отвору - це буде означати, що порожнина заповнена вщерть.

Після заливки з'єднання повинно залишатися нерухомим для затвердіння бітуму, причому температура при цьому повинна бути природною, а краю стику закладають, наприклад, обмотуючи широкої (50-70 мм) смоляний стрічкою.

У тих випадках, коли в якості сполучного речовини використовується цементно-пісочний розчин, отвори в муфті НЕ висвердлюють - вона просто надівається поверх суміші, укладеної по периметру. Краї в такому випадку теж закладають розчином.

Способи монтажу ВТ

Залежно від робочого тиску, напірні труби класифікують на дві групи: а) для водопроводів, куди входять маркування ВТ6, ВТ9, ВТ12, ВТ15; б) для теплопроводів: ТТ3, ТТ6, ТТ9, ТТ12, ТТ16.

Таблиця класифікації

Для монтажу трубопроводів високого тиску з хрізотілцемента для стикування застосовуються муфти з аналогічного матеріалу, які активуються за принципом самоущільнення. Так, для робочого тиску 6 кгс / см², 9 кгс / см², 12 кгс / см² і 15 кгс / см² використовуються муфти на дві або чотири канавки під кільця ущільнення. А ось для теплопроводу з робочим тиском 16кгс / см² виробляють спеціальні, більш довгі муфти, у яких дві канавки трохи ширше звичайних.

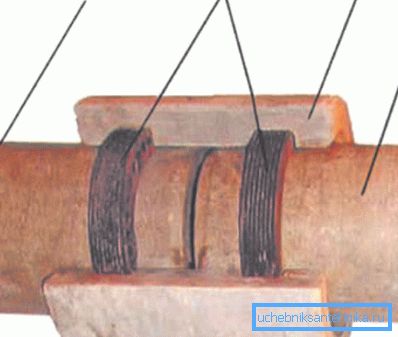

На фрагментарне малюнку вгорі показано муфтове з'єднання труб високого тиску з хрізотілцемента. Гумові кільця для ущільнення стику поставляються заводом-виробником в комплекті з муфтою незалежно від того, хто їх виробляє - сам завод або стороннє підприємство.

Монтаж трубопроводів високого тиску може здійснюватися двома способами - під землею і поверх грунту - канальна і безканальна прокладка відповідно, причому другий варіант здійснюється за рахунок опор певної висоти. Найбільш популярним можна назвати підземний монтаж - по-перше, це найкраще естетичне рішення, а, по-друге, це використання в повному обсязі всіх позитивних технічних характеристик матеріалу.

У разі Безканальні монтажу є істотні обмеження, наприклад, не можна здійснювати прокладку над дорогами, трамвайними коліями, залізничними коліями, житловим сектором і так далі.

Зовнішня прокладка займає багато корисної площі, але в деяких випадках від неї просто неможливо відмовитися з технічних причин і їх монтують на спеціальні опори, так звані ложементи, які стоять з двох сторін, а між ними натягується сталева стрічка для кріплення.

Найчастіше такі прокладки здійснюються на території промислових підприємств, за межами міста і, в крайньому випадку, уздовж будинків, між тротуаром і проїжджою частиною.

У випадку з лотковим, підземним монтажем труби високого тиску з хрізотілцемента укладаються точно так, як і безнапірні - на подушку з просіяного грунту або піску. Але в тих ситуаціях, коли проводиться демонтаж сталевого трубопроводу і його заміна на хрізотілцемент, то там часто залишаються лотки, які можна використовувати повторно.

Примітка. Іноді можна почути питання, а в чому різниця між хрізотілцементнимі і азбестоцементними трубами? Тих, хто цікавиться можна заспокоїти - різниці тут немає ніякої, це один і той же матеріал.

висновок

Прочитавши цю статтю і подивившись відео ролик, ви, безумовно, зрозуміли, що таке хрізотілцементние труби і для яких цілей вони застосовуються. У домашньому господарстві їх зазвичай використовують для заливки стовпчастих (пальових) фундаментів як обсадної труби, а так само для стовпчиків, наприклад, для забору або виноградної арки.
