Класифікація сталевих труб вказує на їх призначення та

06-03-2018
Труби

Труби зі сталі широко використовуються при побутовому і промисловому будівництві. Вони служать елементами відкритих і закритих систем, що транспортують різноманітні рідини і гази. Застосовують їх і як деталі металоконструкцій.

У побуті, вони, як правило, використовуються для опалення та водопостачання. При цьому маркування сталевих труб підкаже їх призначення.

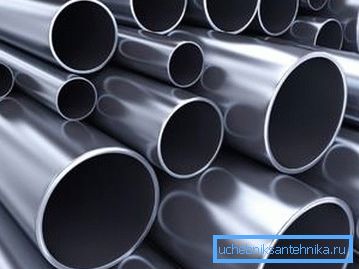

Щоб успішно використовувати цю продукцію, треба вивчити її класи та типи.

розподіл виробів

Існує шість класів описуваної продукції за наступними властивостями:

  • різновид матеріалу, його однорідність;
  • метод виробництва;
  • форма поперечного профілю;
  • призначення.

клас призначення
I Газопроводи, транспортування неактивних рідин, сипучих речовин і газів, будівництво опор і кабельних мереж
II Магістральні системи для нафти, газу, води і палива
III Особливо міцні вироби для мереж з високою температурою і тиском
IV Обсадні та бурильні труби
V Бурові вишки, щогли і мостові крани
VI Найміцніші вироби застосовуються, як циліндри поршнів, насосів, кільця підшипників, елементи ємностей з високим рівнем тиску

Види сталевих труб згідно з ГОСТ

  1. Номенклатура сталевих труб згідно з ГОСТ №3262 і №10705 / 80 призначена для монтування водо-, газопроводів, побутових і промислових опалювальних систем, створення каркасів металоконструкцій.
  2. Аналоги по ГОСТ №20295 / 85 служать для облаштування магістральних трубопроводів для газу, нафти, зміцнення ґрунту і котлованів.

марки стали

Крім конкретного гостей, при виборі виробів слід брати до уваги і марку стали, з якої вироблено продукцію.

Це може бути:

  • Ст-1;
  • Ст-2;
  • Ст-3;
  • Ст-4;
  • Ст-5;
  • Ст-6;
  • Ст-7.

Гарантовані якості стали діляться на 3 категорії:

  • Літера А означає механічні якості матеріалу;
  • Буква Б - його хімічний склад;
  • Літера В вказує на взаємовідношення механічних компонентів вироби з його хімічними особливостями.

Марка А завжди відповідає перерахованим вище різновидів стали. Інструкція зауважує, якщо продукт виконаний з так званої «киплячій» стали, він додатково індексується буквами КП, якщо з «напівспокійних» аналога - ПС. Коли подібне маркування відсутній - метал належить до «спокійного» типу.

Різновиди продукції за розмірами і методу виготовлення

Типорозміри сталевих труб по їх діаметру:

  • аналоги капілярні - 0,3 / 4.8 мм;
  • вироби малого діаметра - 5/102 мм;
  • продукція із середнім перетином - 102/426 мм;
  • труби великого діаметру мають його більш 426 мм.

Форма перетину і товщина стінок

Характеристики виробів по товщині стінки.

За товщиною стінок труби діляться на:

  • особливо тонкостінні;
  • тонкостінні;
  • нормальні;
  • товстостінні;
  • особливо товстостінні.

Тонкі аналоги мають товщину 1 мм, самі товсті вироби - 19 мм.

Зверніть увагу! Така товщина стінки сталевої труби по ГОСТ начебто і невелика. Однак подібні аналоги здатні витримати внутрішні і зовнішні навантаження в 20/50 тонн.

Існує два класи точності обробки виробів.

  1. У продуктів першого класу обрізаються торці і видаляються задирки.
  2. Другий клас тільки ріжеться.
На фото асортимент профільних труб.

Форма профілю розтину у сталевих виробів ділиться на дві категорії.

  1. Фасонні (профільні) труби служать елементами металоконструкцій. Вони можуть бути прямокутними, квадратними, овальними, ромбовидними, ребристими, сегментними, краплевидними, трьох-, шести-, восьмигранними і т.д.
  2. Круглі аналоги призначені для транспортування різних речовин.

      Спосіб виробництва

За методом виробництва металеві труби діляться на 2 типу.

  1. Зроблені за допомогою різних методів зварювання: газо-електрозварювання; пічної (встик); електрозварювання за допомогою опору.
  2. При безшовному способі виробляються пресовані або катані (деформовані) в гарячому і холодному вигляді аналоги.

Характеристики, що впливають на споживчі якості труб

  1. Внутрішня шорсткість сталевих труб веде до наростання на їх стінках відкладень і продуктів корозії. Це знижує їх пропускну здатність.

Коефіцієнт шорсткості сталевих труб може бути різним. Він залежить від способу їх виробництва і стану. Нижче таблиця, що стосується даного питання.

Труба / стан Шорсткість, в мм Шорсткість, в дюймах
Нова цельнотянутая 0 /, 02/0 /, 1 0,0008 / 0,004
Нова прямошовних електрозварні 0,05 / 0,1 0,002 / 0,004
Нова оцинкована 0,15 0,006
Очищена б / у 0,15 / 0,2 0,006 / 0,008
трохи іржава 0,1 / 0,4 0,004 / 0,016
дуже іржава 0,4 / 3 0,016 / 0,12
трохи відкладень 1 / 1,5 0,04 / 0,06
багато відкладень 1,5 / 4 0,06 / 0,16
Вкрита бітумною мастикою 0,05 0,002
  1. При монтажі своїми руками мереж зі сталі слід враховувати зміну трубної довжини, внаслідок теплового розширення через перепади температур. Коефіцієнт лінійного подовження стали дорівнює 0.0120 мм / м • К. Отже, труба з неї розшириться при зміні температури на 50 ° на 6 мм.

Зверніть увагу! Лінійне подовження металевих виробів в 20 разів менше, ніж у пластикових аналогів. Таке низьке значення параметра є їх важливою перевагою.

  1. Коефіцієнт теплопровідності сталевої труби досить високий - 74 Вт / м • К. Дана властивість ідеально для опалювальних мереж і гарячого водопроводу. Для холодного водопостачання це погано, тому що труби починають «потіти», намокати і іржавіти.

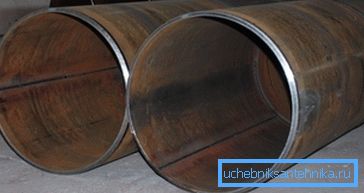

Зварні аналоги менш міцні, ніж цільні.
  1. При одній і тій же товщині стінки, безшовні вироби міцніше зварних аналогів, тому як стик є слабким ділянкою.
  2. Від величини внутрішнього діаметра продукції залежить їхня пропускна здатність.
  3. Товщина стінки впливає на міцність труби і її стійкість до високого тиску.
  4. Зовнішнє покриття також грає важливу роль. Якщо чорна сталева труба покрита оцинковкой, вона майже не іржавіє. Ціна хромованих аналогів висока, зате вони крім підвищеної стійкості до корозії, ще й зовні дуже естетичні.

висновок

Якщо ви будете добре розбиратися в маркуванні та класифікації труб зі сталі, то легко зможете придбати саме ту їх різновид, яка необхідна.

Відео в цій статті продовжить її тему.
