Коаксиальная труба для газового котла

Автономне опалення із застосуванням газового котла можливо тільки при правильному видаленні з нього відпрацьованих газів. Але не завжди є можливість установки труби, що проходить через дах, тому для настінних пристроїв був розроблений коаксіальний димохід.

Це дозволило скоротити довжину димаря без порушення тяги, а також став можливим відведення продуктів горіння через зовнішню стіну будівлі. Цей пристрій заслуговує того, щоб про нього поговорити детальніше.

призначення

Робота газового опалювального обладнання повинна бути організований таким чином, щоб виникаючі продукти горіння ефективно відводилися назовні, а також був постійний доступ свіжого повітря в зону пальника.

Доцільним сьогодні вважається установка в багатоповерхових будинках настінного або підлогового побутового котла опалення з коаксіальним димарем, який дає можливість вирішити таке завдання з невеликими фінансовими витратами і переобладнанням приміщення.

Згідно з правилами пожежної безпеки відведення диму по вентиляційних каналах в багатоквартирних будинках заборонено. Є також проблеми і з доступом необхідного обсягу свіжого повітря потрібного для повноцінного згоряння палива.

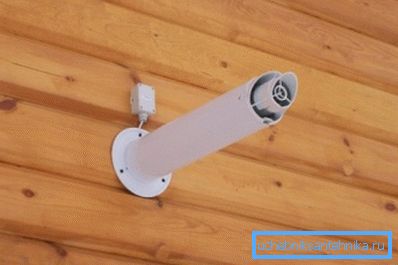

Призначення коаксіального димоходу полягає в тому, щоб успішно вирішити дві ці завдання одночасно. У той же час його установка спрощена необхідністю пробивати лише один отвір в несучій стіні будівлі.

конструкція

Що таке коаксіальний димохід?

Це пристрій, що складається з двох контурів:

• перший - виводить назовні продукти згоряння газоподібного палива;
• другий - призначений для подачі необхідної кількості свіжого повітря в камеру згоряння.

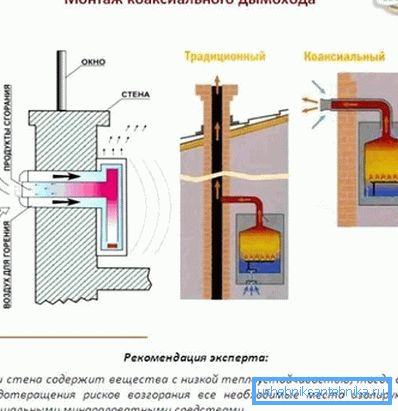

Вони складаються з двох труб різних діаметрів, вставлених одна в іншу. Дим відводиться по центральному каналу, свіже повітря надходить по зазору між ними.

Якщо подивитися на перетин даного димоходу, ми побачимо дві окружності, між якими є невелика відстань, величина якого постійна по всій довжині конструкції. Ця ж схема застосовується і до поворотним колінам, а також іншим фітингів, використовуваних під час монтажу.

Основним матеріалом для горизонтального або вертикального коаксіального димоходу є сталь:

• оцинкована - її ціна найдоступніша, однак, вона має обмежений термін експлуатації;

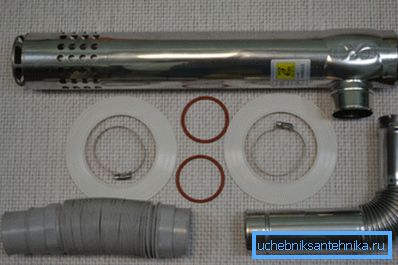

• нержавіюча значно збільшує експлуатаційний ресурс пристрою.

Оптимальним матеріалом для димоходів даного типу прийнято вважати стали, які можуть протистояти кислотовмісних речовин. Пов'язано це безпосередньо з продуктами згоряння палива, які в своєму складі мають досить агресивні хімічні сполуки. Останні здатні пошкодити незахищену поверхню конструкції.

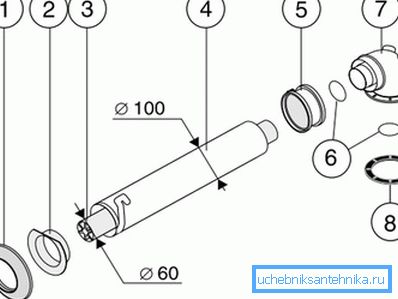

З чого складається коаксіальний димохід

Системи димовідведення має в своєму складі такі конструктивні елементи:

• коаксіальну трубу;
• ревізійне пристрій, призначене для обслуговування димоходу;
• ємність для збору конденсату, утворюється при проходженні диму по системі;
• подовжувач газоходу, довжина якого повинна бути не більше 3 м;
• трійник, якщо необхідно підключити 2 пристрої;
• відводи і коліна, вимагаються для підключення димаря до котла і стикування горизонтальних і вертикальних ділянок;
• захисний пристрій і декоративні накладки, що не дозволяють вітрі погасити полум'я;

Порада: якщо застосовується горизонтальний монтаж димоходу, слід додати в систему витяжної електричний вентилятор, що забезпечує в ній стійку тягу.

перевага пристрою

Фахівці відзначають хороші експлуатаційні характеристики подібних димоходів. Також вони забезпечують безпечні умови роботи газового обладнання.

Сьогодні можна виділити цілий ряд компаній, які спеціалізуються на випуску таких виробів. Багато з них постачають свою продукцію на вітчизняний ринок газового обладнання. Нижче розглянемо позитивні сторони коаксіальних димоходів:

монтаж

Ми рекомендуємо не займатися установкою газового котельного обладнання в квартирі або приватному будинку своїми руками. Для цього є спеціальні сертифіковані професійні компанії, які не тільки проведуть монтаж, але і візьмуть обладнання на гарантію.

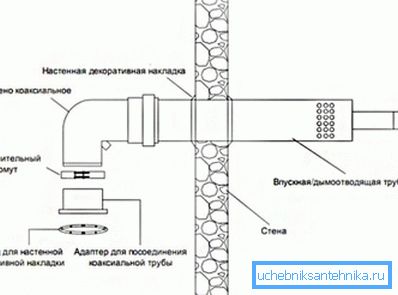

Нижче розглянемо правила, які повинні виконуватися при установці коаксіального димоходу:

1. Інструкція дозволяє виробляти монтаж труб в горизонтальному, вертикальному положенні і під нахилом. У першому випадку монтаж повинен забезпечити мінімальний ухил (від 3?) В сторону збірника конденсату.

Порада: такій системі необхідний вентилятор, який зможе забезпечити нормальну тягу.

1. Вертикальний коаксіальний димохід для газового котла використовується головним чином тоді, коли не виходить витримати нормативні відстані до газопроводів, вікон та інших об'єктів. Слід попередити, що така система потребує великих фінансових вкладень.
2. Мінімальна відстань від землі до виходу димоходу (при монтажі на першому поверсі) - 1-1,5 м. Димохід при цьому повинен бути розташований вище топки теж на 1,5 м.

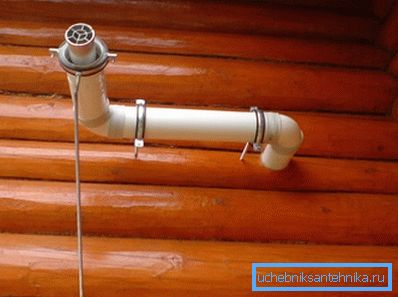

3. Установку димоходу можна виконувати з використанням не більше 2-х поворотних колін.

1. До вікна відстань має становити не менше 600 мм (у всіх напрямках і площинах), до газових труб - більше половини діаметра димоходу.

Є також і інші специфічні вимоги, в яких може розібратися лише фахівець, особливо безліч нюансів при монтажі збірок для конденсату і ревізійних пристроїв. Ми рекомендуємо для забезпечення безпечної та надійної роботи газового опалювального обладнання довірити її установку професійним бригадам.

висновок

Автономне опалення дає можливість самостійно регулювати споживання газу і забезпечувати квартиру або будинок якісним теплом.

Велику роль в цьому відіграє коаксіальний димохід, завдяки якому вдалося створення систем, продукти згоряння з яких виводяться назовні через несучу стіну будівлі. Роботи з газовим обладнанням вважаються небезпечними, тому довіряйте їх виконання професіоналам. Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
