Колектор для опалення: призначення, переваги і монтаж

Опалювальний колектор - головний вузол променевої системи опалення, яка є одним з найбільш прогресивних і ефективних рішень на сьогоднішній день. Ми розповімо про основні конструкційних особливостях колектора для опалення, розглянемо різновиди гребінок і дамо ряд рад, які допоможуть встановити колектор для опалення своїми руками.

Колекторно-променева система опалення

Розглядати колектор опалення слід спільно з розглядом променевої схеми розводки теплоносія, так буде простіше зрозуміти його основні функції та гідності.

Як відомо, існує три основних види розводки труб:

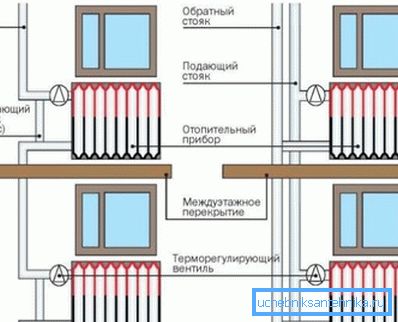

1. однотрубна схема. Тут радіатори включені послідовно, тобто теплоносій подається до першого приладу, потім проходить через батарею і надходить до наступного, поступово проходячи весь контур і повертаючись до котла. Очевидно, що після кожного радіатора вода остигає, і прогрів батарей відбувається нерівномірно;
2. двотрубна схема. Дане рішення передбачає подачу води по одній трубі, а відведення - по другий, тобто контур складається з двох магістралей, між якими паралельно включені радіатори. Така схема дозволяє прогрівати прилади більш рівномірно;

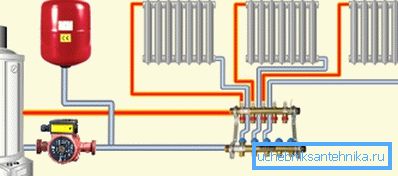

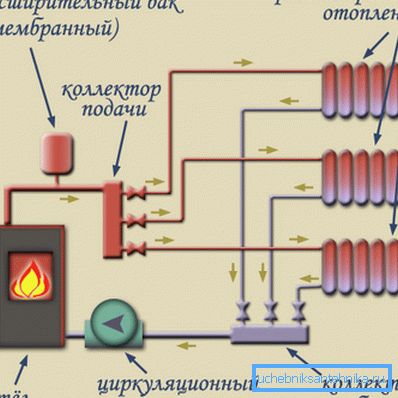

3. променева схема. Теплоносій подається в розподільний вузол (колектор системи опалення), звідки надходить до кожного радіатора по окремій трубі, а потім по зворотним трубах повертається назад, збирається гребінкою і надходить в котел. Таким чином можна домогтися максимально рівномірного розподілу тепла в приміщенні.

Зверніть увагу! Як бачимо, в променевій схемі присутній безліч контурів, по одному на кожну батарею. Тому для нормальної роботи системи необхідний циркуляційний насос, який зможе забезпечити необхідні параметри тиску і швидкості циркуляції теплоносія.

Променева схема дозволяє максимально рівномірно прогрівати кожен окремий радіатор, більш того, вона дає можливість регулювати інтенсивність подачі тепла в кожну батарею.

Також в такій схемі можна відключити будь-який прилад без змін роботи всієї системи, а в багатоповерхових будинках можна відключати цілі поверхи без перебоїв подачі теплоносія в інші секції будинку.

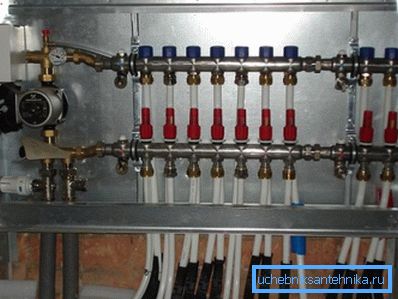

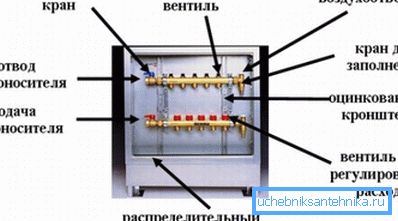

Для реалізації цих переваг використовують колектори опалення, які входять в розподільний вузол у вигляді пари приладів - прямого та зворотного гребінки. Обв'язка колектора опалення запірною арматурою, повітряними і зливними кранами, вимірювання витрат речовини термостатичними головками дозволяє здійснити автоматичне регулювання температурних режимів на кожному окремому опалювальному приладі.

Зверніть увагу! Найбільш часто таке розведення використовують при спорудженні систем опалення приватних будинків та котеджів, проте можна застосувати цю схему і в умовах квартири з централізованою подачею теплоносія. При цьому слід пам'ятати, що труби найкраще проводити під підлогою.

Ще одна перевага променевої розводки - це можливість сховати трубопровід під плінтусом або в товщі статі. Часто саме ця особливість впливає на вибір схеми розводки.

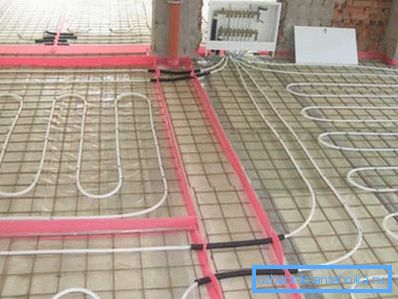

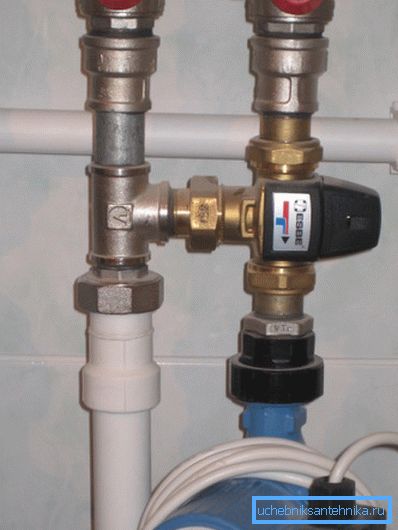

Також не можна не згадати таку систему, як «тепла підлога». Тут контури не підключені до радіаторів, а укладені особливим чином в стяжку підлоги з метою її прогріву.

Єдиний істотний недолік даного рішення - це висока ціна матеріалів і робіт.

опалювальна гребінка

конструкція

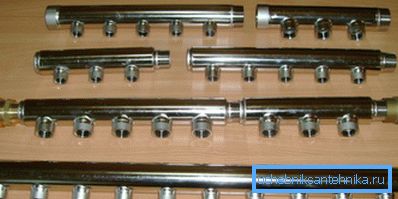

Гребінка являє собою дюймову або тричетвертними трубу, отвори на кінцях якої з різьбою. В один кінець підключають магістраль подачі або відведення води, а другий закривають заглушкою, відводом повітря і / або краном для зливу теплоносія з системи.

Згодом ви зможете зняти заглушку або крани і додати до гребінки нові ланки для розширення системи опалення або підключення «теплої підлоги».

Крім того, труба обладнана відводами для приєднання труб опалювальної розводки і гніздами для монтажу регулюючої арматури. Як правило, подає частина оснащується витратомірного клапанами, які регулюють подачу, а зворотна частина - термоголовки, які вимірюють температуру зворотної води і, в разі необхідності, відкривають або закривають витратоміри.

Зверніть увагу! Можлива схема обв'язки простими регулювальними кранами: в цьому випадку управління здійснюється вручну. Крани ставлять обов'язково, вони потрібні для відключення приладів від мережі з метою ремонту або заміни несправних деталей.

У разі простою обв'язки кранами гнізда для монтажу арматури не потрібні, тому гребінка може мати більш просту конструкцію. Різновиди конструкцій ми розглянемо в наступному розділі.

різновиди

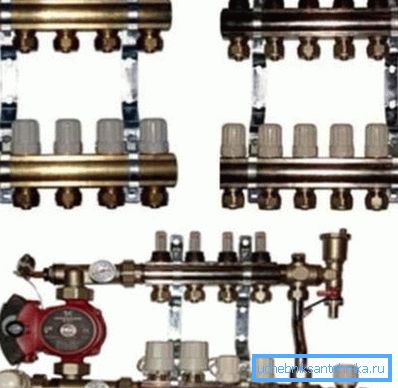

Існують різні моделі розподільників, які відрізняються комплектацією обв'язки, матеріалами, виробниками і конструкцією. Також можуть бути відмінності в залежності від призначення пристроїв.

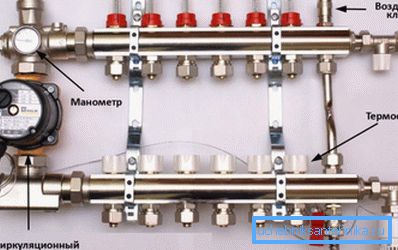

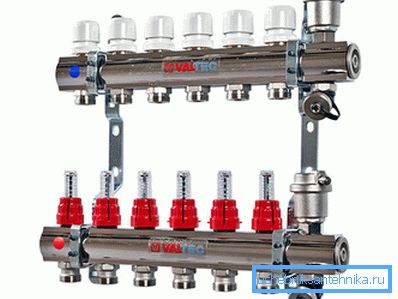

Найбільш ефективні і надійні фірмові моделі, які оснащені всіма необхідними приладами і арматурою.

До складу таких виробів можуть входити:

• Відведення та гребінки. Як правило, виготовлені з високоякісної латуні або нержавіючої сталі;
• Циркуляційний насос;
• Витратоміри на що подає розподільнику;
• Термостатичні головки на збирає вузлі;
• Повітряний клапан або кран Маєвського для згону повітря з системи;
• Кран для зливу теплоносія;
• Манометр для контролю тиску;
• Кронштейни або інша кріпильна арматура;
• Відводи для приєднання труб розводки.

Зверніть увагу! Фірмові моделі зібрані й укомплектовані з урахуванням всіх особливостей обладнання і устаткування гребінки. Як правило, деталі такої системи спроектовані один під одного і найбільш ефективно працюють саме в такий взаємної конфігурації.

Вартість якісних збірок від провідних компаній може досягати 20 - 30 тисяч рублів. Якщо для вас це занадто дорого, ви можете скористатися більш простими і дешевими пристроями.

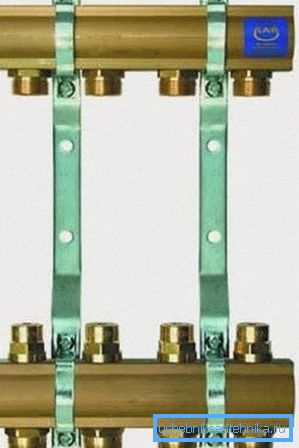

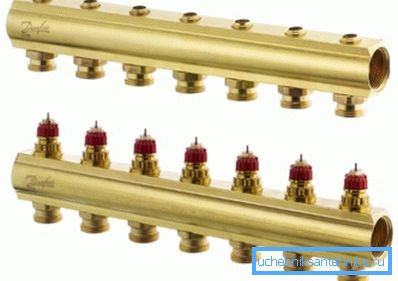

Менш складна різновид - це дюймова латунна труба з півдюймових висновками для розведення. Подає частина обладнана тільки виходами, а на зворотному гребінці є гнізда для установки термостатів або витратомірів. Підбір і установку арматури доведеться проводити самостійно.

Однак і це далеко не найпростіший варіант, існують ще й китайські вироби:

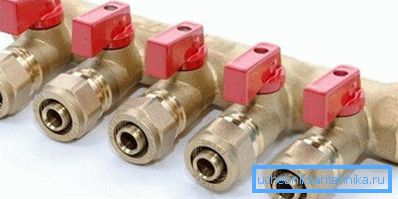

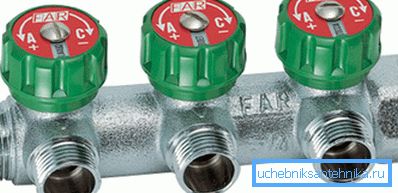

Ще дешевше обійдеться лита модель з регулювальними вентилями китайського виробництва. Тут можливі проблеми, пов'язані з псуванням ущільнювачів і протечками в районі вентильного вузла. Заміна ущільнювачів часто утруднена або неможлива через литого виконання виробів.

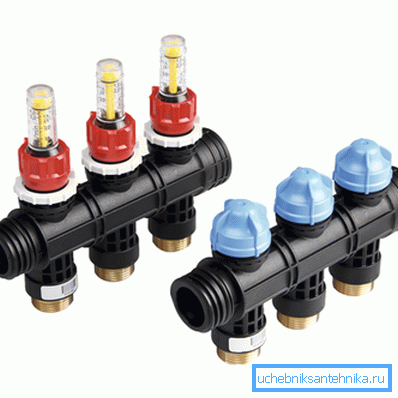

Також можна знайти пластикові моделі розподільників. Вони відрізняються дешевизною і досить непоганою якістю, проте їх надійність викликає сумніви. Так як достовірної статистики і досвіду експлуатації поки немає, говорити про довговічність не доводиться - покаже час.

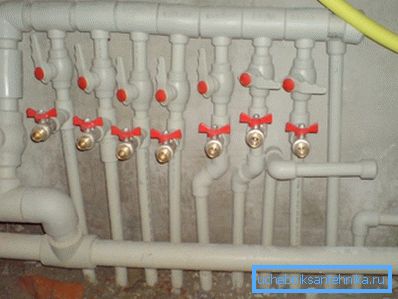

Нарешті, ви можете зібрати розподільний вузол з поліпропілену шляхом врізки трійників в дюймову армовану трубу. Це найбільш дешевий і простий спосіб, однак його надійність прагнути в сторону негативних значень, що дозволяє назвати таке рішення тимчасовим.

Зверніть увагу! У разі обмеженого бюджету не слід економити на опаленні, краще урізати витрати на обробку або інтер'єрні шедеври, так як аварія з витоком окропу обійдеться набагато дорожче, причому обробка постраждає в першу чергу.

монтаж

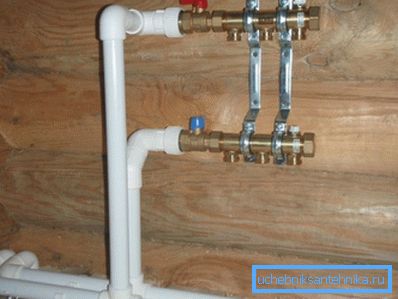

Монтаж колектора опалення починають з установки гребінок на кронштейн. Потім викручують заглушки і встановлюють повітровідвідник і зливний кран.

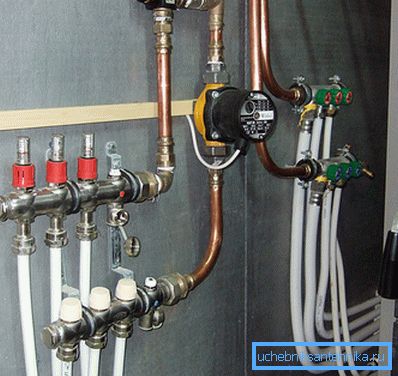

Потім знімають ковпачки з гнізд і монтують витратоміри на подачу, а на обратку ставлять терморегулятори. Якщо насос не встановлено спочатку, виробляють його інсталяцію.

Після цього кронштейн кріплять на стіну або в розподільну шафу. Коли комплект зібраний і встановлений, під'єднують труби радіатора розводки або контури теплої підлоги. В кінці підключають магістральні труби і виробляють опресовування системи за допомогою спеціального насоса.

Зверніть увагу! Дана інструкція не є остаточною і може видозмінюватися залежно від використовуваного обладнання та комплектації системи.

висновок

Коллекторное опалення є найбільш прогресивною схемою водяного обігріву приміщень. Для її реалізації використовують різні моделі розподільників, найбільш ефективними з яких вважаються фірмові європейські вироби з повною комплектацією. Відео допоможе вам краще розібратися в цій темі.
