Кріплення для труб - види, характеристики та використання

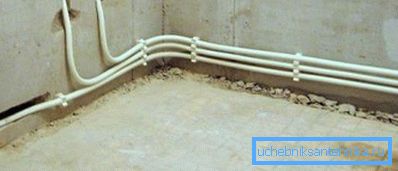

Прокладка каналізації, водопроводу і опалення за допомогою пластикових, поліпропіленових або металопластикових труб вимагає використань спеціальних пристосувань. Завдяки ним вдається уникнути провисання конструкцій під дією температури, зробити лінію акуратною і рівною. У цій статті розглянемо найбільш частий застосовуваний кріплення для труб до стіни і інші варіанти.

вступ

Нікого не здивуєш сьогодні матеріалами, що стали альтернативою металу для прокладки трубопровідних мереж, а саме:

• поліпропіленом;
• пластиком;
• металопластиком.

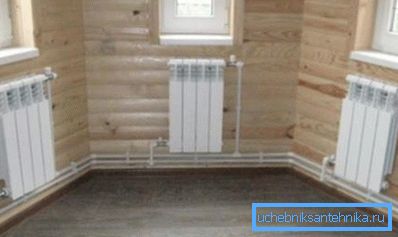

Використовуючи їх в квартирі, ви отримуєте конструкції, які можуть прослужити без ремонту понад півстоліття. Залишається вирішити тільки одне питання - як і чим їх прикріпити до стіни, щоб трубопроводи в будинку виглядали красиво і акуратно, а також не провисали через температуру робочої рідини.

існуючі конструкції

Для цих цілей існує не так вже й багато пристосувань, у тому числі найбільш затребуваними є кліпси різних конфігурацій і хомути.

Також буде розказано про кріпленні, який застосовується для з'єднання металевих профільних труб. Наприклад, з їх допомогою вдається швидко будувати різні легкі каркасні споруди.

для поліпропілену

Матеріал стійкий до корозії і стійко переносить сильні хімічні реактиви. Він не буде зруйнований навіть тоді, коли в ньому замерзне вода.

Прикріплюють трубопроводи з поліпропілену при прокладанні систем холодного і гарячого водопостачання, а також при опаленні. Нижче розглянемо метод, який при цьому зазвичай використовують.

Приготуйте наступні інструменти і матеріали для роботи:

• кріпильні кліпси;
• дюбель-цвяхи;
• фігурну викрутку;
• молоток;
• дриль.

Нижче буде дана докладна інструкція процесу і розказані його нюанси:

1. Відзначте на стіні маршрут, по якому буде проходити трубопровід.
2. Візьміть дриль і зробіть отвір для дюбель-цвяха по лінії розмітки.
3. Призначте до нього кріпильну кліпсу.
4. Крізь неї встановіть в отвір дюбель-цвях і забийте його в стіну молотком і викруткою.

Порада: кліпса - виріб щодо крихке, тому намагайтеся не перестаратися, коли будете здійснювати її монтаж, інакше вона може зіпсуватися.

1. Вставте поліпропіленову трубу в кліпсу.

Як бачите, процес абсолютно нескладний, однак тут є нюанс - необхідно правильно витримати відстань між кріпленнями. В іншому випадку це різко вплине на довговічність конструкції, наприклад, через прогинів труб виникнуть защемлення біля опор.

При розрахунку відстані слід врахувати:

• подовження матеріалу;
• його вага;
• масу рідини, яка проходить по трубі.

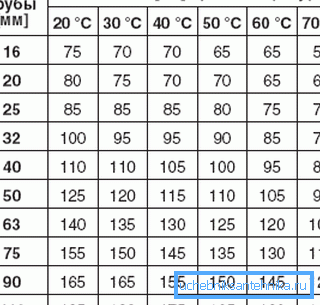

Найкраще скористатися спеціальною таблицею.

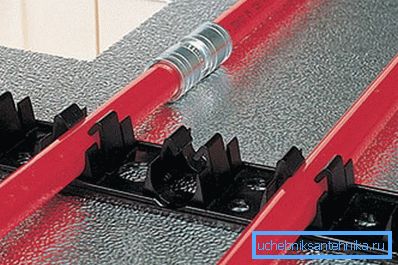

Самі кліпси виготовляють із стійкого до високих температур і механічних пошкоджень нейлону. Завдяки цьому вони можуть надійно фіксувати в встановлених точках поліпропіленові труби, які вставляти в них слід без особливих зусиль.

Вийняти їх в будь-який момент також не складе труднощів. За допомогою такого пристосування ви можете кріпити труби не тільки до стін, але і стельових конструкцій.

кріплення хомутами

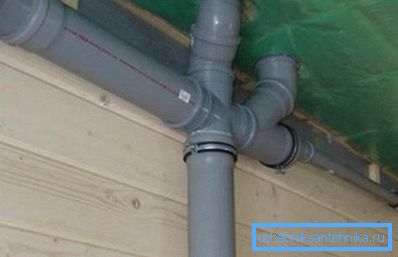

Тепер розглянемо найбільш частий варіант кріплення пластикових каналізаційних труб - за допомогою хомута. Їх правильна установка - один з важливих етапів при зборі всієї каналізаційної системи. Під час ходу виконання даних робіт необхідно дотримуватись певних правил їх проведення.

Так ви зможете в подальшому уникнути проблем під час її експлуатації та отримати якісну стічну систему. Тому підбір відповідних кріплень не може бути пустим питанням.

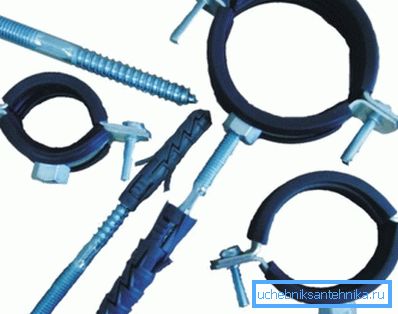

Кріплення типу «хомут» складається з:

На даний момент виробники полімерних систем часто комплектують свої вироби різними стягивающими пристосуваннями. Тоді відпадає потреба в підборі хомутів.

Також з'явилися на ринку різні фіксатори:

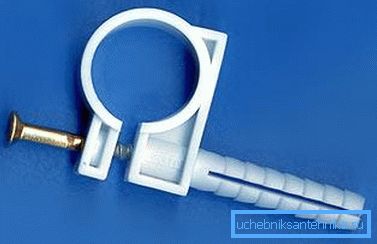

• глухі;
• плаваючі;
• вільні.

Для профільних труб

Малогабаритні каркасні конструкції з металевих профільних труб набули широкого поширення завдяки простоті їх складанні. В даному випадку не останню роль зіграв спеціально розроблений для них кріплення для профільної труби.

Тепер без праці можна на дачі створити малі архітектурні форми, використовуючи болти, хомути та відповідні гайкові ключі.

Порада: якщо конструкції занадто складні, вам може знадобитися зварювальний апарат.

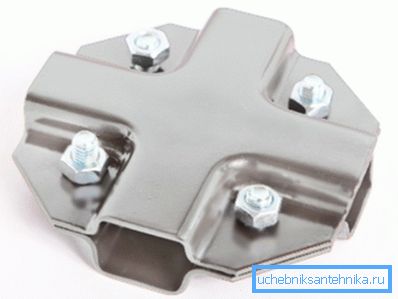

Розглянемо докладніше краб-систему, різні види якої відрізняються за зовнішнім виглядом.

Ви можете придбати її:

• Х-образної;
• Т-образної;
• Г-образної.

Це зроблено для того, щоб можна було комфортніше проводити монтаж різної кількості профілів між собою. Для виготовлення таких хомутів (скоб) використовують металеві елементи товщиною 1,5 мм, пофарбовані порошковим складом або оцинковані.

Традиційно складаються з двох половинок, для з'єднання яких використовують болти і гайки. Після складання вони нагадують в перерізі прямокутник або квадрат. Їх розміри сторін дають можливість надійно обхопити профільну трубу з кожного боку.

Переваги краб-системи

1. Дають можливість за короткий час зібрати і розібрати конструкцію, зробити її перенесення на іншу ділянку і знову зібрати. Таким чином, ваші перегородки, альтанки, туалети і душі на дачі перетворюються в мобільні споруди.
2. Завдяки з'єднувальним кріпленням немає потреби будувати нові конструкції. Можна просто демонтувати не вимагає зараз будова і перенести його на нову ділянку, або зробити що-небудь інше.
3. Міцність кріплення «краб» можна порівняти зі зварними з'єднаннями, проте в останньому випадку ви не зможете каркасну конструкцію розібрати.
4. Ціна одержуваних будов відносна низька, так як вам не потрібно:

• використовувати для роботи зварювальний апарат, виключаючи споживання газу і електрики, а також оплату зварника;
• роботу ви можете зробити своїми руками або залучити для неї некваліфіковану допомогу.

недоліки

Недоліки цього способу з'єднання:

• кріпити можна тільки профільні труби невеликих розмірів 40 (20) х20;
• стикування проводиться лише під кутом 90 ?.

висновок

У статті були розглянуто різний кріплення, який часто використовується при монтажі профільних труб з металу, а також звичайних із пластику, металопластику, стали і поліпропілену. Його установка можлива навіть некваліфікованими робітниками, що істотно знижує вартість процесу.

Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
