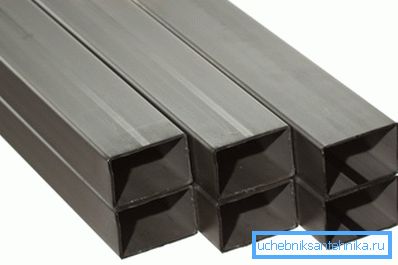

Квадратна і прямокутна труба - різновиди і особливості

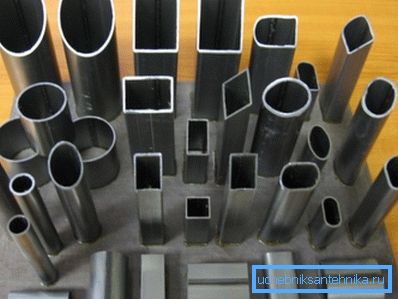

Квадратні і прямокутні труби зараз активно використовуються практично у всіх галузях промисловості. Така конфігурація значно збільшує технічні характеристики міцності так необхідні в будівництві, автомобільному проектуванні і при виробництві меблів. З кожним роком сортамент профільних труб неухильно зростає, в порівнянні з тим асортиментом, який випускався ще 20 - 30 років тому він збільшився більш ніж в 2 рази.

чому прямокутник

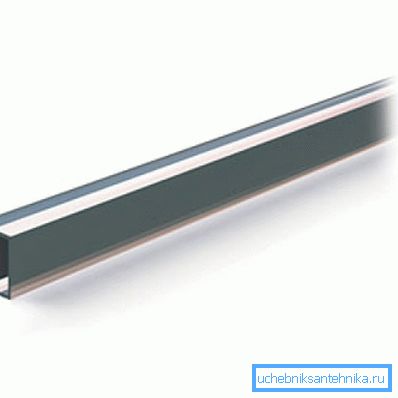

Круглий перетин добре підходить для транспортування рідин або газів. Циліндрична форма краще тримає тиск і на порядок простіше у виготовленні. Але профільні вироби більш стійкі до зовнішніх навантажень. Конфігурація і розміри прямокутних труб такі, що в них 2 поперечних ребра.

різновиди виробів

Всі труби з квадратним або прямокутним перетином умовно діляться на 3 види.

1. Найбільш поширеним видом вважається зварна конструкція. Такий виріб виготовляється з металевого листа загнутого і звареного на спеціальному обладнанні. Регламентуються металеві зварні прямокутні труби по ГОСТу 30245. Ціна таких виробів найбільш прийнятна, тому вони використовуються частіше.
2. Вироби, вироблені гарячекатаних способом, мають досить високі експлуатаційні характеристики, у виробництві вони дорожче, але така технологія дозволяє випускати труби з чітко заданими параметрами.
3. Конструкції, виготовлені на станах холодної прокатки, спочатку мають високу міцність, але слабкою еластичністю. Для підвищення еластичності використовується технологія «відпустки». Метал нагрівають до певної температури і повільно охолоджують.

Важливо: будь сортамент прямокутних труб по ГОСТ 8639 82 регламентує виробництво суцільнокатаних виробів на трубопрокатних станах холодної і гарячої прокатки.

Які переваги квадратних і прямокутних виробів

• Як уже згадувалося раніше, за рахунок наявності природних паралельних ребер жорсткості, такі конструкції мають набагато більш високу міцність, ніж гарячекатаний прокат труб такого ж перетину. Плюс до того, гарячекатаний металопрокат незрівнянно більш важкий і металомісткий.

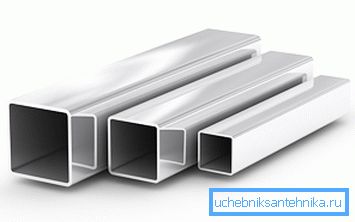

• В даний час практично всі металеві вироби проходять антикорозійну обробку, що забезпечує значне збільшення терміну експлуатації. Нержавіючі та леговані стали в такій обробці спочатку не потребують.
• Прямокутна або квадратна форма труб добре монтується на вертикальних і горизонтальних плоских поверхнях. Такі конструкції зручно обшивати будь-якими оздоблювальними матеріалами.
• У пустотілих виробах легко розмістити будь-які комунікації. Від кабельних ліній зв'язку, до водопроводу.

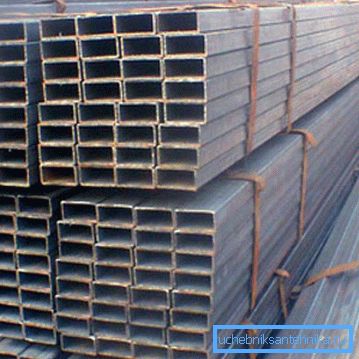

• Прямокутні або квадратні конструкції зручніше складувати, упаковувати і перевозити, в порівнянні з круглим перетином, ці вироби займають набагато менше місця.

Що стосується розрахунків

Охопити весь сортамент на прямокутні труби в одній статті неможливо. Але головне пам'ятати, що під час закупівлі та для транспортування велике значення має вагу прямокутної труби, оскільки металобази відпускають продукцію за вагою.

Вага погонного метра прямокутної труби залежить від її розмірів в поперечному перерізі і товщини стінки. У польових умовах дане значення можна розрахувати також як і вага листового металу. Іншими словами зробити розгортку конструкції в квадратних метрах, помножити на фіксований, в таблицях, питома вага даного металу в грамах і на товщину стінки в міліметрах.

Значення, отримані за допомогою таких обчислень, будуть приблизними. Використовувати їх звичайно можна, якщо під рукою у вас не виявилося таблиці з точними даними. Ще краще якщо є можливість використовувати онлайн калькулятор, за допомогою якого можна точно обчислити вагу прямокутної труби.

Для прикладу ми наводимо частину таблиці складеної за ГОСТом 8645 82, для сталевих конструкцій. Цей же ГОСТ на прямокутні труби регламентує параметри виробів з нержавіючих, легованих і інших спеціальних марок металу.

Вага труби сталевий.

Важливо: в таблицях профільованих виробів вказується теоретичне значення маси матеріалу. Нормативи допускають відхилення теоретичних даних від фактичної ваги в межах 12%.

Де застосовуються профільні труби

Зараз практично на кожному будівельному об'єкті використовується профільований матеріал. Згадайте, як швидко ростуть сучасні торговельні комплекси, павільйони, виставкові зали та інші подібні конструкції. Все це стало можливим тому, що каркас в них збирається з металевих балок і профільованих труб.

Будівництво, одна з тих областей, де затребувана зовнішня стійкість труб. Герметичність виробів у несучих будівельних конструкціях відходить на другий план. Існує окремий ГОСТ на прямокутні труби, зроблені за технологією зварювання.

Сортамент прямокутних труб по ГОСТу 30245 2003, на даний момент має найширшу лінійку розмірів для зварних виробів.

Важливо: двотаврова балка за своїми характеристиками міцності перевершує профільовану трубу, тому квадратні і прямокутні труби використовуються в проміжних, відкритих конструкціях, із середнім рівнем навантаження або в місцях, де важлива естетична сторона питання.

Але профільовані вироби в будівництві використовуються не тільки для виготовлення несучих балок в багатоповерхових будівлях. Не менш популярний цей матеріал при облаштуванні легко навантажених і технологічних конструкцій.

Прямокутні перила з біметалів можна зустріти в будь-якому офісі. Прямокутна пластикова труба, добре підходить для облаштування прихованих кабельних ліній в багатоповерхових будівлях. І нарешті, тимчасові розбірні виставкові або торгові павільйони, як правило, робляться саме з такого профілю. (Див. Також статтю Прокладка кабелю в трубах: особливості.)

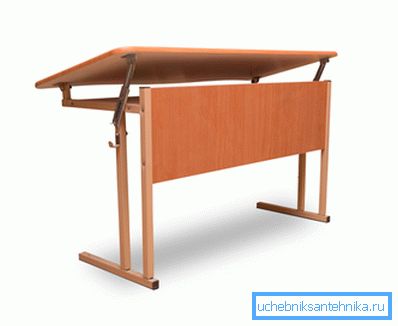

Дана форма широко використовується при виробництві меблів. Всі ми вчилися в школі і пам'ятаємо, не завжди красиві, але надійні і довговічні парти і столи, зібрані на основі квадратних або прямокутних труб. Сучасні дизайнери меблів також не оминають своєю увагою ці профілі.

Зараз практично будь-яка рухається колісна техніка має в своїй конструкції несучі елементи, виконані з квадратних або прямокутних труб. Починаючи з візка на дачі, причепа до машини і закінчуючи спортивним високошвидкісним болідом, скрізь є такі труби.

І нарешті, дачні теплиці, які як швидко збираються, так і швидко розбираються своїми руками, часто виготовляються саме з профільованого легкого металу. Інструкція по збірці таких конструкцій займає не більше 1 сторінки і зрозуміла на інтуїтивному рівні.

На відео в цій статті показані профільовані труби.

висновок

Ніхто не стане сперечатися з тим, що універсальних матеріалів в природі не існує. Квадратні і прямокутні труби тут також не є винятком. Але в багатьох областях промисловості будівництва і виробництва вони є незамінним матеріалом.
