Квадратна труба - універсальний будівельний матеріал

Профільний трубопровід має ряд корисних особливостей, які кілька розширюють сферу його використання в порівнянні з круглим перетином. Зокрема, плоска поверхня дозволяє без проблем використовувати його для монтажу різних конструкцій. Також завдяки його формі полегшується процес з'єднання окремих елементів в складні конструкції.

Загальна інформація

Такий трубопровід може випускатися як з стали, так і з пластику, наприклад, з ПВХ.

Матеріал багато в чому визначає сферу використання прокату, можливі такі варіанти:

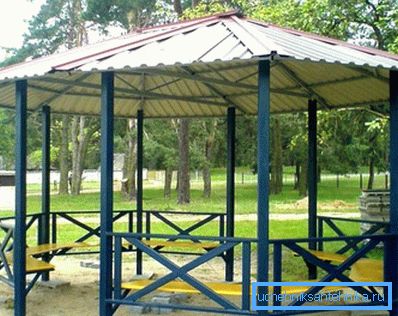

• сталевий трубопровід такої форми не придатний для організації водопроводу або системи опалення. Зате він може застосовуватися для створення каркасів з труб різних перетинів і навіть для виготовлення своїми руками меблів. Порівняно невелика перетин може застосовуватися для перекриття великих прольотів, для цього з них виготовляються ферми, а великі типорозміри цілком можуть використовуватися як несучі елементи, наприклад, колони;

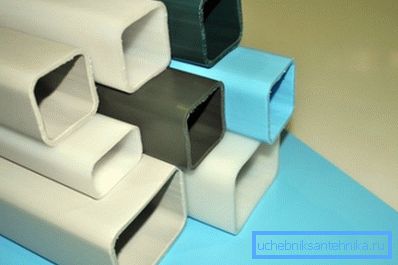

• квадратні пластикові труби, звичайно, не мають міцність металу, тому область їх застосування обмежена допустимим навантаженням. Наприклад, пластиковий трубопровід може використовуватися для ніпельних систем напування на птахофабриках. З більшого типорозміру можуть виготовлятися стійки пластикових огорож, в якості кабель-каналів, воздуховодов і т. Д.

Використання профільного прокату в ПГС

Застосування такого трубопроводу в промисловому будівництві дещо відрізняється від будівництва індивідуального. В першу чергу масштабом завдань і навантаженнями на конструкцію. З огляду на популярність профільного прокату, має сенс докладніше розібрати нормативні вимоги та його використання.

Нормативні документи

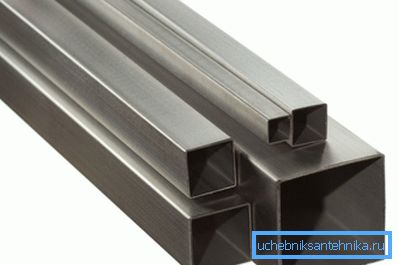

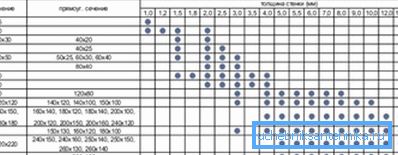

ГОСТ на квадратні труби містить основні вимоги до геометричних розмірів, допуски до них, а в сортаменті вказані основні типорозміри.

Ситуація з нормативними документами відрізняється в залежності від матеріалу:

• для сталевого трубопроводу можна виділити 3 основних нормативу: ГОСТ 8639-68, ГОСТ 8639-82 і ГОСТ 30245-2003. Останній документ об'єднує в собі основну інформацію не тільки по квадратному, але і по прямокутному розтину. У цих же документах можна дізнатися вагу погонного метра квадратної труби;

• що ж стосується пластикових труб, то як такого нормативного документа для них не існує. Тому доводиться більшою мірою покладатися на відомості виробників.

Використання профільного трубопроводу

В індивідуальному будівництві, як правило, використовуються невеликі типорозміри. В такому випадку область його застосування обмежується каркасом з труб під теплицю або стійками для установки огорожі. При цьому навантаження на нього порівняно невелика, тому вага квадратної труби великої ролі не грає.

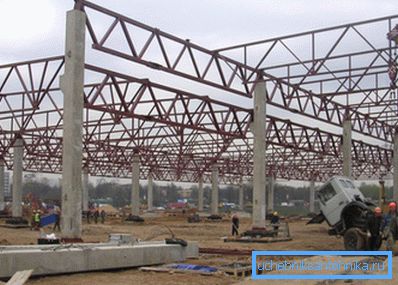

У промисловому будівництві такий матеріал дозволяє в кілька разів скоротити витрати часу на зведення споруди. Особливо цінний профільний прокат тим, що з його допомогою можна перекривати значні прольоти. Такий прийом широко використовується, наприклад, при перекритті прольотів в промислових цехах, гіпермаркетах та інших масштабних спорудах.

Єдиною проблемою в цьому випадку є маса квадратної труби, якщо просто перекрити за допомогою довгого трубопроводу великий проліт, то він зруйнується тільки під дією власної ваги. Тому для перекриття великих прольотів виготовляються ферми.

Ферми з профільного трубопроводу

Будь-яка ферма складається з таких елементів як пояса (верхній і нижній) і розкоси. Крім профільного трубопроводу, вони можуть виготовлятися і з двотаврів, куточків і іншого прокату. Але ферми з профільного прокату набагато зручніше у виготовленні, при цьому вага конструкції залишається невеликим (визначити його можна по ГОСТу).

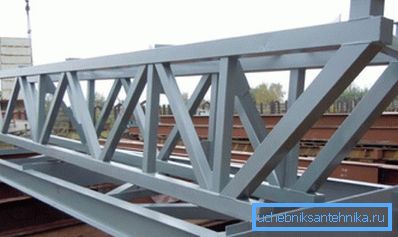

Ферми можна класифікувати за формою, виділяють такі типи:

• з паралельними поясами;

• у вигляді трикутника. Трикутна ферма з квадратної труби може використовуватися, наприклад, як основа кроквяної системи;
• трапецеїдальні;
• арочні.

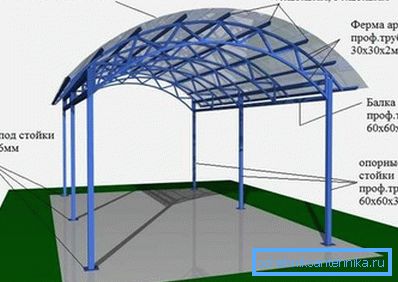

Зверніть увагу! Для створення арочної ферми знадобиться трубогиб. Інструкція по його використанню гранично проста - досить просто протягнути трубу між вулицями. Вручну профільний прокат краще не згинати, великий ризик зіпсувати його.

При виготовленні особливу увагу слід звернути на вузли ферми з квадратної труби. Геометрія вузлів сильно впливає на роботу конструкції під навантаженням.

Особливості монтажу вузлів

Вузлом називається точка, в якій сходиться як мінімум 3 відрізка трубопроводу.

Найчастіше застосовуються такі способи об'єднання:

• з використанням зварювання;

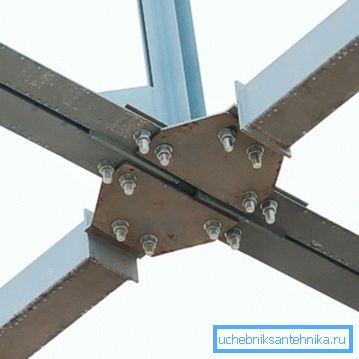

• за допомогою болтів або заклепок;

• додатково можна використовувати підсилюють книці;
• допускається використовувати розпірні розтяжки, підпірки для посилення вузла.

Допускається об'єднувати елементи ферми як встик, так і внахлест. При цьому має значення типорозмір, розміри квадратної труби можна дізнатися з сортаменту.

Зверніть увагу! При звареному об'єднанні може додатково використовуватися металева прокладка якщо товщина стінки недостатня. В іншому випадку метал можна просто перепалити.

При монтажі вузла особливо важливо не змістити окремі елементи щодо їх проектного положення. Осі пояса і розкосів повинні перетинатися в одній точці, тільки в такому випадку обидва раскоса будуть завантажені рівномірно.

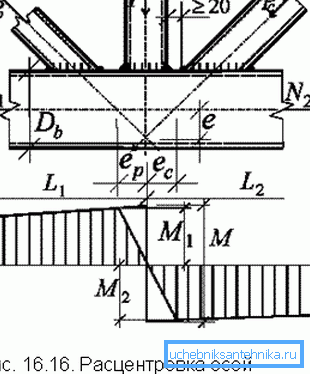

Втім, з цього правила є винятки. Наприклад, в разі використання різних типорозмірів в розкосах або якщо обмеження є через геометрії пояса, допускається розцентровки вузла. Вплив розцентровки помітно по епюрі моментів, вага квадратних труб при її побудові теж враховувався.

Окремо потрібно згадати про Укрупнювальне стиках. Для цього може застосовуватися з'єднання під болт. У випадку з болтами для розтягнутого стику застосовуються високоміцні болти, а для стисненого - виготовлені з вуглецевої сталі.

Зверніть увагу! При фланцевому з'єднанні труб потрібно підвищити жорсткість фланця в розтягнутій зоні. Для цього його можна просто посилити ребрами жорсткості, ціна такого рішення мінімальна, а конструкція гарантовано не зруйнується під навантаженням.

На завершення

Профільний трубопровід - універсальний будівельний матеріал. Завдяки своїм геометричним характеристикам він може широко застосовуватися не тільки в індивідуальному, а й в промисловому будівництві. У статті увагу приділено використанню профільного прокату в будівництві.

На відео в цій статті показаний приклад використання квадратної труби в індивідуальному будівництві.
