Металева труба: комплексний аналіз матеріалу і сфери його
Металеві труби по ГОСТу можуть застосовуватися для вирішення вкрай великого переліку інженерно-технічних завдань. Цьому сприяють їх хороші експлуатаційні показники, а також великий асортимент виробів, що випускається сучасною промисловістю.
В рамках невеликої оглядової статті неможливо розповісти про всі нюанси виробництва і застосування таких виробів, однак загальне поняття про те, що являють собою труби з металу, ми постараємося дати.
Технічні характеристики
технології виробництва
Документом, який регламентує технологічні процеси при виготовленні, є ГОСТ на металеві труби. Якщо бути зовсім точним, то таких гостей існує кілька, в залежності від того, деталь якої форми нам потрібна і з якого матеріалу ми будемо її робити.
Залежно від використовуваного сировини труби бувають:
- Сталеві - найбільш поширені.
- Чавунні - застосовуються в основному для прокладки каналізації.

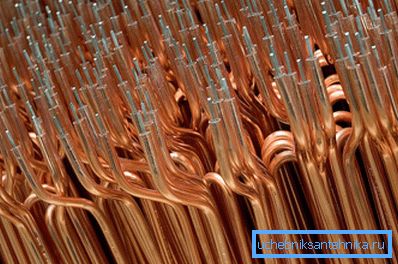

- Мідні труби - мають гарну теплопровідність, тому з них роблять елементи систем опалення та кондиціонування. Також інструкція допускає застосування міді в монтажі водопроводів.
- Латунні труби - відрізняються малою схильністю до корозії, використовуються в системах водопостачання.
Крім того, в ряді випадків можливе виготовлення трубного прокату з кольорових металів, але ціна подібних виробів буде куди вище, ніж у рядовий продукції.
Методик виробництва також існує декілька:
| технологія | особливості процесу |
| ливарна | За такою схемою виробляються чавунні вироби, а також фасонина для металевих труб (перехідники, фітинги, коліна і т.д.). розплавлене сировину заливається в форму, звідки витягується після охолодження і піддається фінішної обробки. |

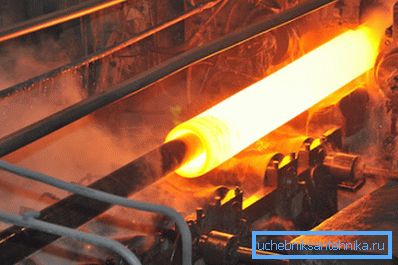

| безшовна | Болванка нагрівається, прошивається на спеціальному пресі, після чого потрапляє на прокатний стан. Вальці прокатного стану розширюють отвір від прошивки, стоншуючи стінки труби і подовжуючи її до необхідного розміру. Металева гофрована труба перед фінішною обробкою проходить обтискача в спеціальній формі, де на її поверхню наносяться ребра. |
| зварна | Металевий лист відповідної марки розпускається на смуги - штріпси. Потім штріпси потрапляють на формування, де з них робиться труба. На завершальному етапі краю смуги зварюють, а який виступив зварений шов зрізають. Залежно від конфігурації поділяють прямошовні і спіральношовні труби. |
Основні параметри
Залежно від форми перетину виділяють такі види металевих труб:
- Круглі
- Профільні.
До останньої категорії відносять квадратні, прямокутні та інші вироби, які використовуються для вирішення специфічних завдань.
До інших найважливіших параметрів відносять:
- Діаметр (для профільних - перетин або співвідношення сторін).
- Довжину (актуально тільки для штучних різновидів, оскільки деякі моделі поставляються в бухтах під відріз).
- Товщину стінки.
Ці параметри можуть бути самими різними, і більшість з них містяться у відповідних ГОСТах. У статті ми лише наведемо кілька прикладів у вигляді витягів з цих документів.
В принципі, знаючи дані параметри, можна обчислити масу трубопроводу. Як розрахувати вагу металевої труби круглого перетину своїми руками - розповімо нижче.
Формула така:
М = (Д-Т) * Т * 0,025, де:
- М - питома вага, кг.
- Т - товщина стінки, мм
- Д - зовнішній діаметр, мм.
- 0,025 коефіцієнт для сталевих круглих виробів.
Зверніть увагу! У квадратної труби цей показник дорівнює 0,32, у прямокутній - 0,16.
Гофра має досить складну конфігурацію, тому її вага зазвичай не обчислюють, а для розрахунків користуються табличним значенням. Це ж стосується і інших виробів особливої форми.
переваги
Плюси такої продукції багато в чому залежать від матеріалу, з якого виготовлена деталь. І все ж загальні характеристики у різних виробів є.
Серед них:
- Висока механічна міцність.

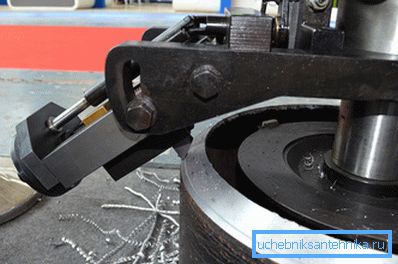

- Можливість обробки простими інструментами.
- Можливість облаштування герметичних з'єднань.
- Довговічність вироби.
- Широкий асортимент деталей, що дозволяє підібрати елемент для будь-якої конструкції.
- Помірна вартість (виключаючи вкрай високотехнологічні різновиди).
Сфера використання
Перелік завдань, для вирішення яких використовуються трубні вироби, доволі різноманітний:

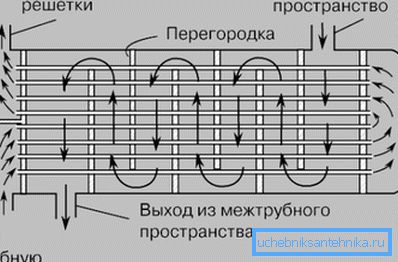

- Найтонші патрубки круглого перетину з тонкої міді або алюмінію застосовують при виробництві теплообмінників в системах гарячого водопостачання, опалення, охолодження та кондиціювання.
- Труби більшого діаметру - до 40-50 мм - основна сировина для облаштування водопроводів. Також вони можуть бути задіяні для монтажу газопроводів.
Зверніть увагу! Це стосується тільки приватних мереж - для магістралей можуть використовуватися різновиди з перетином до метра і більше.
- Профільна труба - універсальний будівельний і оздоблювальний матеріал. З неї роблять каркаси буквально для всього, що потребує опори: меблів, малих архітектурних форм (навісів, альтанок, зупинок), теплиць, дачних будиночків і т.д.
- Також профільні труби застосовуються в якості станин для обладнання, з них збирають рами транспортних засобів, корпусу технологічних пристроїв.

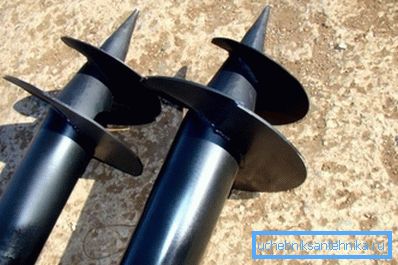

- Окремо варто згадати палі з металевих труб: вони можуть бути як невеликими (для дачних будиночків та інших легких будівель), так і гігантськими (для багатоквартирних будинків).
Зверніть увагу! Для запобігання деформації і надання необхідної жорсткості порожнини труб в цьому випадку краще все-таки заповнювати бетоном.
висновок
Звичайно, використовувати весь сортамент металевих труб в своїй роботі ви явно не будете - аж надто різні ці деталі. Але ознайомитися з основними видами варто, і для цього в першу чергу рекомендуємо переглянути відео в цій статті.
