Металлополімерниє труби: знайомимося з достоїнствами і

Металлополімерниє труби - це вид композитних труб, які можуть складатися відразу з декількох компонентів: полімерної труби, сітчастого металевого каркаса або армуючого шару з алюмінієвої фольги.

Існує безліч класифікацією даного виду патрубків, які можуть відрізнятися за матеріалами, за технологією виробництва, а також за прямим їх призначенням і технічними параметрами.

Полімерне тіло труби проводиться саме з термопластів. Каркас повинен складатися з поперечних і поздовжніх елементів. Поздовжні елементи розташовуються концентрично щодо патрубка, поперечні з певним кроком просто навиваются на поздовжні, утворюючи тим самим спіралі.

Основні сфери застосування

Область застосування таких труб досить широка.

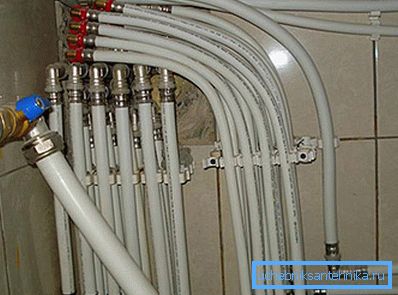

1. Патрубки діаметром до 40 міліметрів, які армовані алюмінієвою фольгою, як правило, використовуються в житлово-комунальному господарстві, а саме в системах водопостачання, опалення та каналізації.
2. Патрубки з металлополимеров більшого діаметру застосовуються, в першу чергу, для прокладки нафтопроводів, а також технологічних трубопроводів, які використовуються для транспортування різних агресивних середовищ (лугів, кислот, а також продуктів з високою концентрацією солі).

1. Даний вид труб застосовують при підземному і купчастому вилуговування рідкоземельних і кольорових металів.
2. Останнім часом патрубки застосовуються в системі пневмотранспорту і гідротранспорту.
3. В якості силових опор для будівель дані елементи використовуються в морській інфраструктурі.

Типи основних металополімерних труб

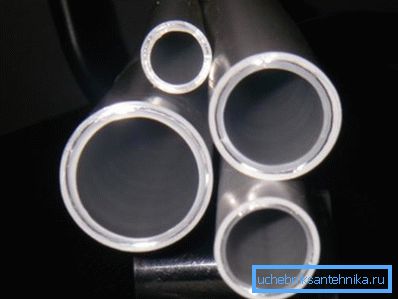

В першу чергу, необхідно виділити основні види тих патрубків, які армовані алюмінієвою фольгою. Матеріалом для даних елементів служить поліетилен типу PERT і PEX, який переробляється спеціальним методом екструзії.

Товщина алюмінієвої фольги становить всього декілька десятих доль міліметра, фольга зварюється між собою за допомогою спеціальної ультразвукового зварювання.

Технічні характеристики

Багатошарові металлополімерниє труби мають ряд якісних показників, серед яких варто відзначити наступні:

• міцність зварного шва фольги з алюмінію;
• високу адгезію полімеру з металевою основою;
• низьку шорсткість поверхонь патрубка;
• округлість каркаса і рівномірний розподіл полімеру по всьому колу, як на зовнішньому, так і внутрішньому шарах;

переваги

Вироби, армовані фольгою з алюмінію, мають ряд незаперечних переваг:

• високі показники корозійної та хімічної стійкості;

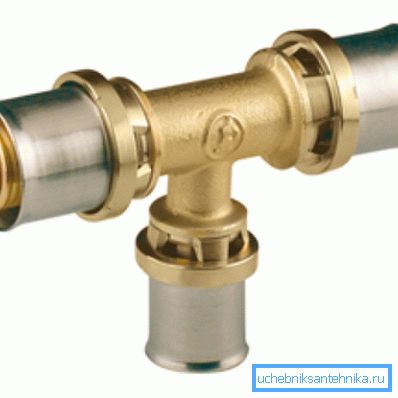

• простота монтажу і надійність з'єднань труб;
• великий діапазон робочих температур. Йдеться про багаторазове заморожування до +95 градусів за Цельсієм;
• високу гнучкість, а також здатність зберігати певну форму, в тому числі і вигнуту.

недоліки

Серед недоліків можна відзначити:

• високий рівень ймовірності виникнення механічних пошкоджень;
• низьку температурну стійкість;
• малий межа втомної міцності, особливо це стосується труб PEX.

Порада! Зверніть увагу на те, що труби, які призначені для системи опалення, повинні мати додатковий сертифікат. У технічній документації повинна бути позначена стійкість до проникнення газів.

Металлополімерниє патрубки, армовані твердим сітчастим каркасом

Технологія виробництва даного типу труб може мати несуттєві відмінності. Спільним є наявність армуючого каркаса, який спеціально виготовляється з окремих елементів, в тому числі дротів і смуг і відрізняється жорсткістю.

Автоматизована лінія виробництва може складатися з наступних технологічних компонентів:

• екструдера, який використовується для переробки полімеру;
• спеціальної зварювальної машини, яка необхідна для зварювання металевого каркаса;
• системи охолодження зовнішньої і внутрішньої стінки труби;
• сучасної системи контролю основних геометричних параметрів патрубків;
• спеціального тягне пристрою для протягування труби по конвеєру;
• відрізного пристрою, що дозволяє нарізати вироби необхідної довжини;
• рольганга, що відповідає за переміщення готових зразків.

Інструкція по виготовленню даних виробів включає в себе кілька основних етапів. Поздовжні елементи постійно переміщаються уздовж виробничої лінії, переміщення здійснюється за рахунок спеціального тягне пристрою.

На поздовжні елементи з певною частотою намотується поперечна арматура. У тих місцях, де перетинається поперечна, тобто кільцева, і поздовжнє арматура виконується зварювання труб (контактним методом).

Зверніть увагу! Щоб реалізувати даний тип зварювання, застосовується унікальний циліндричний роликовий електрод.

Уже зварений каркас надходить в екструзійну порожнину, яка вже наповнюється розплавленим полімером. Щоб сформувати внутрішній діаметр труб з дуже високою якістю поверхні, тобто з низькими показниками по шорсткості, на виробництві застосовують полірувальний Дорн, який має автономне охолодження.

Процес охолодження виконується тоді, коли труба мине формующую втулку.

Серед якісних показників металополімерних труб, які армовані твердим сітчастим каркасом можна виділити:

• особливу міцність елементів металевого каркаса труб;
• міцність всіх зварних з'єднань елементів каркаса;
• малу шорсткість внутрішньої поверхні патрубка;
• рівномірність розподілу полімеру по колу.

Цей вид патрубків має ряд незаперечних переваг:

• високу міцність;
• стійкість до корозії і хімічного впливу;
• невелика вага;
• досить тривалий період експлуатації.

Є у цих труб і ряд недоліків, про які також необхідно згадати:

• складність в технології виготовлення;
• невисока гнучкість;
• зниження міцності якостей під час підвищення і зниження робочої температури.

Ціна на ці два види несильно відрізняється, тому вибір залежить від інших параметрів. Металлополімерниє вироби об'єднують в собі високу міцність і хімічну стійкість, що дозволяє вам своїми руками створювати системи каналізації та опалення.

висновок

На сьогоднішній день металлополімерниє труби використовуються повсюдно. Трубопроводи, виготовлені з металлополимеров, можуть експлуатуватися протягом декількох десятків років. Щоб максимально підвищити хімічну і корозійну стійкість трубопроводи покривають спеціальними електричними розчинами.

Міцність таких труб в кілька разів вище полімерних, це досягається за рахунок спеціального армуючого металевого каркаса. У представленому відео в цій статті ви знайдете додаткову інформацію з даної теми.
