Мідні труби і фітинги: детальний огляд матеріалів

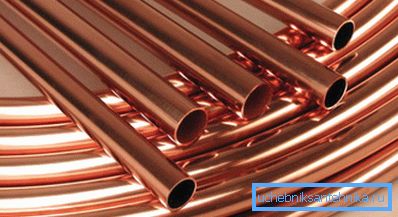

Мідні вироби є відмінним варіантом для організації практично будь-якого трубопроводу.

1. По-перше, тому що магістраль з такого матеріалу напевно довго прослужить - адже мідь не гниє і не іржавіє.
2. По-друге, на поверхні міді утворюється ніяких шкідливих або токсичних наростів.
3. По-третє, матеріал не псується від перепадів температур і є досить міцним. Крім того оскільки мідь розширюється і звужується при нагріванні або охолодженні, це знижує рівень тертя всередині вироби. Відповідно за рахунок відсутності зносу підвищується термін і якість служби всієї лінії в цілому.

Однак, незважаючи на очевидні переваги далеко не кожен може використовувати такі вироби у себе в квартирі або будинку. Просто напросто тому, що ціна мідних елементів досить висока.

Але якщо бюджет дозволяє, то знайте, що мідні магістралі можна успішно застосовувати для таких цілей:

• для водопроводу;
• для газових магістралей;
• для труб опалення;
• для систем кондиціонування повітря.

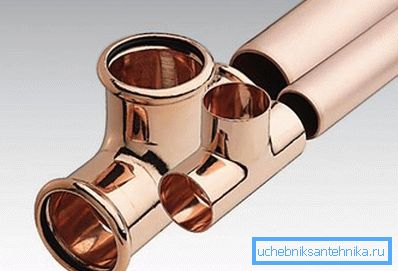

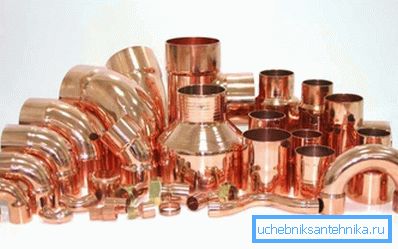

При цьому пам'ятайте, що за рахунок наявності самих різних фітингів для мідних систем, можна створити «трасу» з будь-якої, навіть дуже складною конфігурацією.

Що ж стосується якості з'єднань, то з цим теж все в порядку, так як труби і фітинги з міді можуть стикуватися абсолютно різними способами. Є і стандартні різьбові з'єднання, є і пайка.

Давайте розберемося в усьому детальніше.

види фітингів

І тут варто зазначити, що, перш за все з'єднання для мідних магістралей діляться на два основних типи - на ті, які призначені для багаторазового збирання-розбирання своїми руками і на ті, що кріпляться тільки один раз (читайте також статтю Труби та фітинги із зшитого поліетилену : технічні характеристики і особливості монтажу).

Тобто перший варіант підходить для ремонту трубопроводу, а другий виключно для його первинної збірки.

компресійні деталі

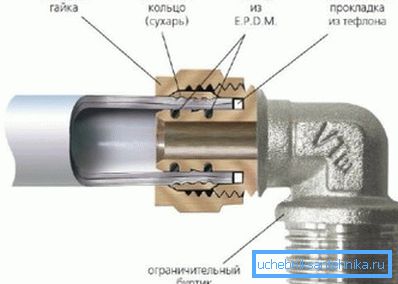

Вироби являють собою перехідники з обтискним кільцем, яке затягується за допомогою звичайного гайкового ключа. По суті, це деталь, кінці якої найчастіше вставляються всередину труби, а кільце затягується навколо неї і як би затискає магістральну лінію навколо діаметра самого фітинга.

На одному виробі можуть бути кінці різного діаметру - це дозволяє легко з'єднувати системи різного розміру. У більшості випадків «компрессіонкі» застосовуються для опалення та систем водопостачання.

Дані деталі можуть виготовлятися з різного сировини, а саме:

Такі ось корисні подробиці.

Зверніть увагу на те, що всі «компрессіонкі» мають один суттєвий недолік - за щільністю такого з'єднання потрібно постійно стежити. Справа в тому, що обтискні кільця зафіксовані як би в рамках певного діаметра, а як вже згадувалося раніше - мідні системи мають властивість трохи звужуватися і розширюватися під впливом температури.

Як правило, зазор в таких випадках виходить невеликий - в межах одного міліметра, але для протікання води (і тим більше для виходу газу) цього цілком достатньо.

Тепер розглянемо фітинги для пайки мідних труб.

капілярні вироби

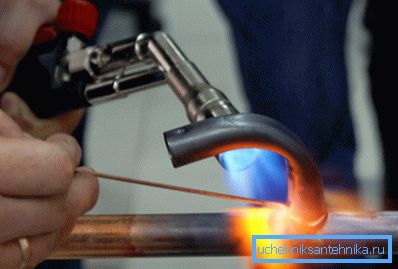

Дані деталі робляться з міді і призначені для з'єднання мідних «трас» з іншими металами. В капілярних фітингах всередині спочатку закладена дріт з міді, олова або срібла, яка плавиться за допомогою спеціального пальника, а потім виріб надівається на основні лінії. Виходить, що припій остигає і заповнює собою всі щілини між фитингом і магістраллю.

Цей тип з'єднань дуже міцний за рахунок високої герметичності.

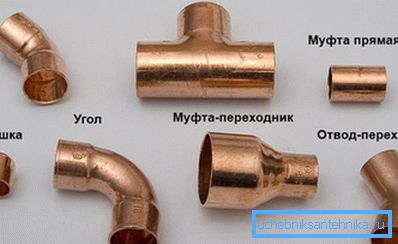

Фітинги для мідних труб під пайку діляться на такі основні типи:

1. На куточки 90 і 45 градусів. При цьому діаметр решт на одному і тому ж виробі може бути різним. Крім того може відрізнятися і різьблення на внутрішню і зовнішню.

1. На відводи. Це перехідники зігнутої форми, які призначені для огибания каналів в точках перетину ліній магістралі.
2. На звичайні трійники і муфти.

Наступний тип з'єднань.

Прес-фітинги

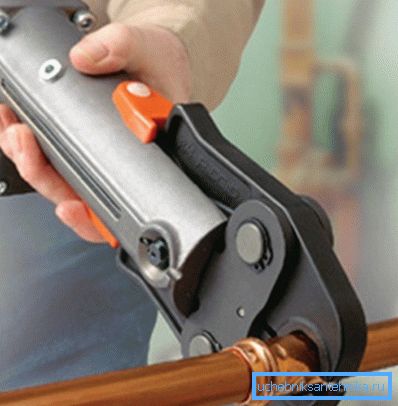

По суті, це деталь, яка фіксується на трубах під впливом тиску - воно ж в свою чергу створюється за допомогою спеціального преса. Тобто береться кільце, в нього втягається кінці «траси» і кільце затискається навколо них.

Прес фітинги для мідних труб актуальні тоді, коли не може бути здійснена пайка. При цьому спосіб вважається набагато надійніше, ніж компресійне з'єднання.

Зверніть увагу на те, що обжимати кільця на мідних елементах слід дуже обережно. Мідь адже матеріал м'який і під дуже сильним механічним тиском може просто погнутися.

І останній варіант.

різьбові деталі

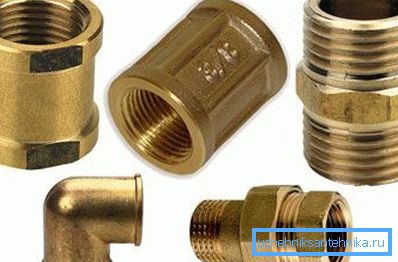

Стандартні різьбові фітинги для мідних труб виготовляються у вигляді:

• муфт,
• трійників,
• кранів і т.п.

Основна відмінна риса - це можливість багаторазового використання виробів. Їх можна без проблем знімати, а потім заново надягати на труби.

Конструктивна структура дуже проста - це, по суті, деталь з внутрішньої або зовнішньої різьбою. Інструкція застосування такого фитинга має на увазі, що різьблення є і на кінцях труби, до якої перехідник потрібно під'єднати.

Різьбові деталі для мідних магістралей можуть робити як з міді, так і з будь-якого іншого металу. І якщо з'єднання виготовлено зі сталі або латуні, наприклад, то краще купувати ті варіанти, на які нанесено захисне покриття з цинку або хрому.

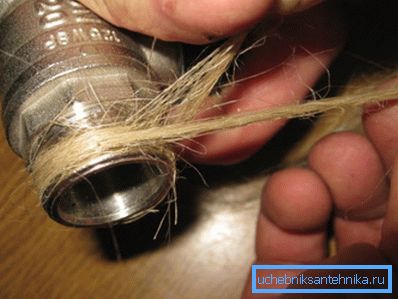

Порада: при складанні системи з різьбовими фітингами, намагайтеся додатково загерметизувати їх. Робиться це за допомогою клоччя - вона просто намотується на різьбу перед закручуванням, або за допомогою силікону. А якщо ж на переходнике є гумова прокладка, то тоді можна легко обійтися і без таких додаткових операцій.

Що ще хочеться відзначити, так це те, що перехідники з різьбленням найкраще купувати тієї ж марки, що і труби. В іншому випадку можуть виникнути дрібні труднощі зі стикуванням елементів. Справа в тому, що можуть бути похибки між лініями різьблення і т.п.

Крім того, не купуйте труби і фітинги з міді сумнівного походження. Краще не економити і довіряти тільки брендам, якість підходу яких перевірено часом.

Отже, давайте підведемо підсумки.

висновок

Ми з вами детально розглянули, де застосовуються мідні труби, і які фітинги до них можна підібрати. Сподіваємося, що після прочитання даного огляду ви зможете купити по-справжньому якісні елементи системи і змонтувати довговічний трубопровід (див.також статтю Фітинги для труб ПВХ: економ-варіант для монтажу комунікацій).

Ну а якщо хочете дізнатися більше інформації за обумовленою темі, то перегляньте ще відео в цій статті.
