Модифікація, маркування і розміри поліпропіленових труб
З плином часу поступово, але впевнено водопостачання і опалювальне системи з металу переходять на полімери. Примітно, що обчислюються розміри поліпропіленових труб в мм, а не в дюймах, як це робилося раніше (обчислювати можна в будь-яких одиницях, але документація створюється в метричній системі).
Ми недарма згадали про PPR, так як мова піде саме про нього, тобто, про модифікації, маркування та розмірах, які застосовуються для транспортування рідин різної температури. Якщо вам це цікаво, то більш докладна інформація знаходиться нижче. А крім того, ви побачите відео в цій статті, яке наочно продемонструє нашу тему.
PPR
Маркування поліпропіленових труб

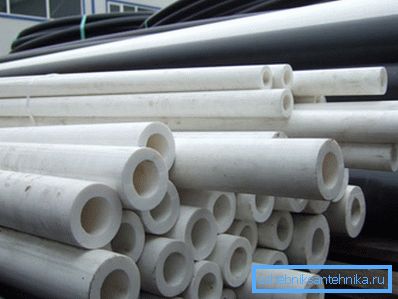

- Найбільш популярна продукція такого типу має маркування PPR, як це видно на фото вгорі, і це все завдяки дуже високій теплостійкості - такі вироби використовують для холодного і гарячого водопостачання, а також систем опалення. Як би там не було, в будь-якому випадку перші літери абревіатури будуть PP. Але ви можете зустріти PPH або PP-1, це означає, що продукція виготовлена з гомополимера (виріб першого покоління для холодної води). Також можна зустріти символи PPB, що вказує на можливість застосування для гарячої води та опалення.
- Символи PN вказують на номінальний тиск в барах. Наприклад, якщо PPR - поліпропіленові - труба 110 мм та інші діаметри позначені, як PN20, значить, її робочий тиск 20 бар, що дорівнює 2МПа або 20,4кг / см2. Серед всієї символіки в даному випадку можна виділити чотири категорії - це PN10, PN16, PN20 і PN25. Причому дві перших виготовляються з однорідної стінкою, а у двох останніх посередині або ближче до поверхні є шару не, який роблять зі скловолокна або алюмінієвої фольги.
- Крім основних даних, маркування вказує і допоміжні, такі як ім'я заводу-виготовлювача, класність, зовнішній діаметр і товщину стінки, нормативний документ даного продукту.
Примітка. Слід сказати, що PN10 і PN19 виробляються без армуючого шару, який служить не для збільшення опору внутрішнього тиску, але захистом від деформації PPR при нагріванні.
геометричні параметри
| Номінальний тиск | маркування | Діаметр зовнішній (мм) | Товщина стінки (мм) | Діаметр внутрішній (мм) |
| PN10 | 20? 1,9 | 20 | 1,9 | 16,2 |
| 25? 2,3 | 25 | 2,3 | 20,4 | |
| 32? 3,0 | 32 | 3,0 | 26,0 | |
| 40? 3,7 | 40 | 3,7 | 32,6 | |
| 50? 4,6 | 50 | 4,6 | 40,8 | |
| 63? 5,8 | 63 | 5,8 | 51,4 | |
| 75? 6,9 | 75 | 6,9 | 61,2 | |
| 90? 8,2 | 90 | 8,2 | 73,6 | |
| 110? 10 | 110 | 10 | 90,0 | |
| PN20 | 16? 2,7 | 16 | 1,6 | 10,6 |
| 20? 3,4 | 20 | 3,4 | 13,2 | |
| 25? 4,2 | 25 | 4,2 | 16,6 | |
| 32? 5,4 | 32 | 5,4 | 21,2 | |
| 40? 6,7 | 40 | 6,7 | 26,6 | |
| 50? 8,4 | 50 | 8,4 | 33,2 | |
| 63? 10,5 | 63 | 10,5 | 42,0 | |
| 75? 12,5 | 75 | 12,5 | 50,0 | |
| 90? 15,0 | 90 | 15 | 60,0 | |
| PN25 | D, мм | D1, мм | D2, мм | S, мм |
| 20 | 13,2 | 21,2 | 4,0 | |
| 25 | 16,6 | 26,2 | 4,8 | |
| 32 | 21,2 | 33,2 | 6,0 | |
| 40 | 26,6 | 41,4 | 7,4 | |
| 50 | 33,2 | 52,5 | 9,1 | |
| 63 | 42,0 | 65,9 | 11,3 | |
| 75 | 50,0 | 77,9 | 13,3 |
Таблиця розмірів поліпропіленових труб PN10, PN20 і PN25

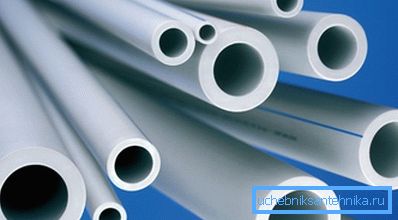

Зверніть увагу на таблицю, і ви побачите, як змінюються геометричні показники в залежності від номінального тиску при однаковому зовнішньому перерізі.
Наприклад, поліпропіленова труба 20 мм, тут:
- PN10 матиме внутрішній діаметр 16,2 мм, стінку - 1,9 мм;
- PN20 - внутрішній діаметр 13,2 мм, стінку - 3,4 мм;
- PN25 - внутрішній діаметр 13,2, стінку - 4,0 мм, але тут вже трохи збільшується зовнішнє розтин - в даному випадку воно виходить 21,2 мм.
Точно також змінюються геометричні пропорції і у інших перетинів, наприклад, поліпропіленові труби 32 мм:
- PN10 матимуть внутрішній діаметр 26,0 мм, стінку 3,0 мм;
- PN20 - внутрішній діаметр 21,2 мм, стінку - 5,4 мм;
- PN25 внутрішній діаметр 21,2 мм, стінку - 6,0 мм.
І знову-таки PN25 виявиться трохи товщі умовного перетину - воно вже буде не 32 мм, а 33,2 мм.
Примітка. З огляду на ту обставину, що армуючий шар з алюмінієвої фольги знаходиться не посередині стінки, а ближче до поверхні, так і перетин PN25 злегка перевищує умовне, перед зварюванням виробів з муфтою інструкція зобов'язує виробляти зачистку місця пайки від верхнього шару PPR і фольги. Здійснити таку процедуру ножем буде вкрай важко, тому в таких випадках використовують спеціальний шейвер певного діаметру.
| Перетин (мм) | Глибина зварювальної посадки (мм) | Час нагріву (сек) | Час охолодження (сек) |
| 20 | Від 14 до 17 | 5-6 | 2-3 |
| 25 | Від 15 до 19 | 6-7 | 3-4 |
| 32 | Від 16 до 22 | 8-9 | 4-5 |
| 40 | Від 18 до 24 | 12-13 | 5-6 |
| 50 | Від 20 до 27 | 18-19 | 6-7 |
| 63 | Від 24 до 30 | 24-25 | 7-8 |
| 75 | Від 26 до 32 | 30-31 | 8-9 |
| 90 | Від 29 до 35 | 40-41 | 9-10 |
Глибина і час пайки в залежності від розмірів
Як ви розумієте, при монтажі PPR поліпропіленові - труба 50 мм, 32 мм або з іншими параметрами, підлягають зварюванню для стикування через фітинги. Але певний перетин вироби вимагає від неї певної глибину посадки її кінця в фітінг.
Також від перетину залежить час утримання деталей при зварюванні і після неї - при застиганні. Глибину посадки вироби в фітінг і час її утримання ви можете визначити, скориставшись верхньої таблицею.

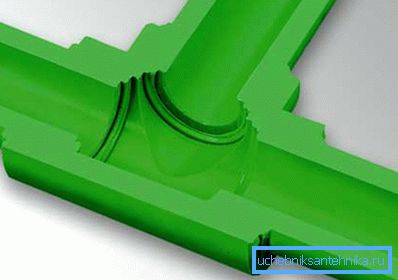

Зварювальні параметри надзвичайно важливі для кожного розміру, адже якщо PPR поліпропіленові - труба 16 мм умовного внутрішнього діаметра проштовхнути в фітінг більше, ніж належить, то за рахунок розплющування стінок прохідність знизиться, або прохід закупорити взагалі. Якщо це станеться в трійнику або четверике, то кінець просто-напросто перекриє перпендикулярний відведення, що теж загрожує зниженням прохідності або затором.
застосування
Крім звичного для нас використання поліпропіленових труб для водопостачання та систем опалення, які часто багато домашні умільці монтують своїми руками, їх також використовують для системи зовнішньої каналізації і вентиляції приміщень.

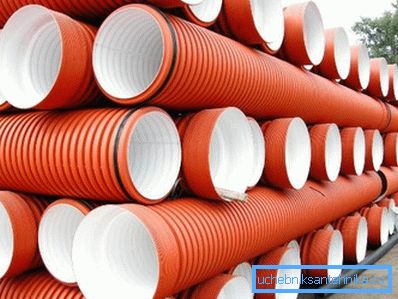

Наприклад, для каналізаційних стоків використовують PPR діаметром від 40 мм до 110 мм, з типовою довжиною 5м. стикування тут виробляється за допомогою муфт з гумовими ущільнювачами, а сам виріб може бути, як гладкостінних, так і гофрованим.

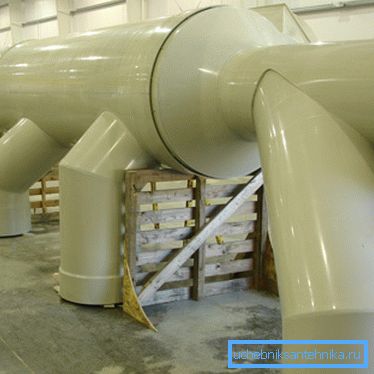

Для вентиляційних каналів, як на верхньому фото, використовують ті ж діаметри, що і для зовнішніх каналізаційних стоків, але тільки ось конфігурація перетину може бути тут не тільки круглої, але також овальної, квадратної або прямокутної. Основною вимогою до вентиляційних каналів є не підвищена міцність і низька теплопропускная здатність, а мала вага.
висновок
При виборі поліпропіленових труб ви, безумовно, будете звертати далеко не останнє увагу на вартість матеріалу. При цьому вам слід враховувати, що ціна складається не тільки з розмірів та номінального тиску стін, але і від марки. Брендові виробники завжди продають свою продукцію дорожче, хоча за якістю їм можуть не поступатися (і навіть переганяти) зовсім невідомі початківці виробники.
