Монтаж димоходу з сендвіч труб

Димохід типу «сендвіч» є на сьогоднішній день найбільш використовуваним, адже він відомий своїми практичними властивостями, величезною функціональністю. Поговоримо про те, як проводиться монтаж димоходу з сендвіч труб.

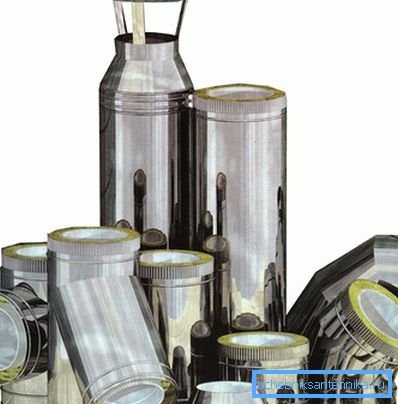

До переваг даної конструкції можна віднести наступні властивості:

• практично повна відсутність конденсату,
• на стінках немає сажі,
• мізерно мала можливість виникнення пожежі,
• димоходи легко обслуговувати і при необхідності ремонтувати.

Труби сендвіч прекрасно підходять в якості матеріалу для димоходів в будівлях з дерева, наприклад, в лазнях і інших дерев'яних будівлях.

Як зібрати димохід

Виготовлений димар складається з частин довжиною в 1 м, де кожна вставляється в іншу. Щоб краще зрозуміти, як проводиться процес монтажу, необхідно усвідомити, як саме представлена ​​схема димоходу в будинку. Все дуже просто: один виріб складається з зовнішньої і внутрішньої труб, їх діаметр відрізняється і створює проміжок, в який укладається шар утеплювача. Труба, розташована всередині, зазвичай виконується з нержавіючої сталі, а зовнішня, яка не потребує термоустойчивости, може бути виконана як з міді, так і з латуні.

Порада! Оцинкування, якщо її використовувати в якості матеріалу для труб, не зможе нормально вести себе в період експлуатації труби, так як при нагріванні, так само як і при охолодженні, вона постійно буде змінювати свій діаметр.

Перерахованими недоліками не має нержавіюча сталь. Крім неї, при використанні твердого палива, можна застосовувати нержавіючу сталь, що має жароміцні властивості.

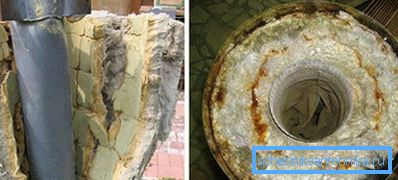

утеплення димоходу

Під час установки сендвіч димоходу в якості матеріалу для утеплення застосовується особлива базальтова мінеральна вата. При товщині в 24-60 мм її використовують як внутрішній утеплювач для керамзитових і поліуретанових труб. Однак роботи з її укладання часто потрібно вести вручну, що вимагає особливої ​​акуратності.

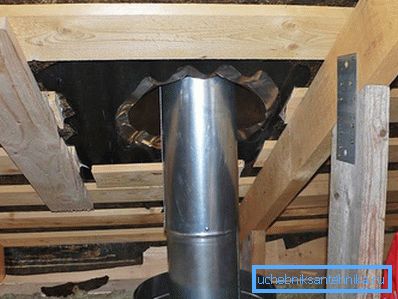

Способи з'єднання труб

Можна відзначити кілька способів з'єднання:

• фланцеве;
• байонетний;
• і так звані «по містку холоду», «по конденсату», «по диму».

Кожен спосіб має свої відмінні властивості. Наприклад, варіант «по диму» розрахований на те, щоб всередину приміщення (зазвичай лазні) не були продукти, які виділяються чадним газом. Метод, що враховує утворення конденсату, орієнтований на запобігання стікання конденсатних утворень вниз по трубі.

Фланцеве метод монтажу передбачає, що дим, який проходить по димоходу, що не зустрічає перед собою нічого, що перешкоджало б йому покинути трубу. Є, звичайно, свої мінуси, які пов'язані з недбалістю при складанні. Якщо збірка здійснена недостатньо якісно, ​​конденсат може потрапити в щілини, внаслідок чого буде пошкоджений утеплювач.

На відміну від фланцевого, байонетний спосіб повністю виключає будь-яке було потрапляння вологи, так як тут внутрішня труба в димоході заходить прямо в розтруб нижнього сендвіча, зате є ймовірність виходу диму.

Порада! Щоб дим не шкодив здоров'ю, а конденсат не псував теплоізоляцію, потрібно просто добре герметизувати всі стики, і ця операція необхідна незалежно від обраного методу.

Внутрішні труби в цьому випадку збираються «по конденсату», при цьому ізоляція повинна бути присутнім і в тих місцях, де димар стикається з дерев'яними елементами покрівлі. До того ж сендвіч не підходить для прямого з'єднання з трубою.

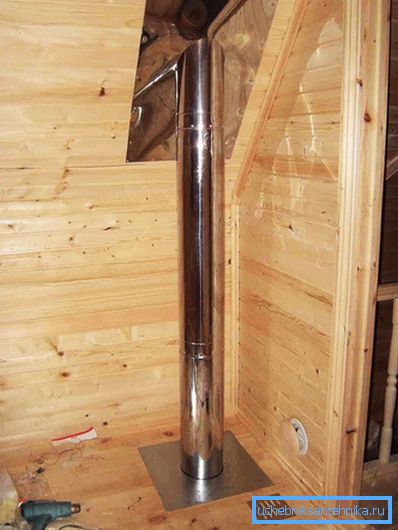

процес монтажу

Варто відзначити, що сам по собі монтаж не є складним, адже для того, щоб з'єднати сендвіч труби не потрібні спеціальні будівельні навички. З чого починається робота? Головне запам'ятати, що монтаж завжди слід починати знизу, а закінчувати вгорі, при цьому зовнішня труба повинна вдягатися на внутрішню.

По-перше, необхідно з'єднати всі елементи, з яких складається димар. Почавши його встановлювати, потрібно враховувати, що один кінець труби кілька звужений; он-то і вставляється в нижню трубу. Оскільки димар не накопичує сажу, з нього досить легко вивести конденсат. Зробити це можна встановивши спеціальні трійники.

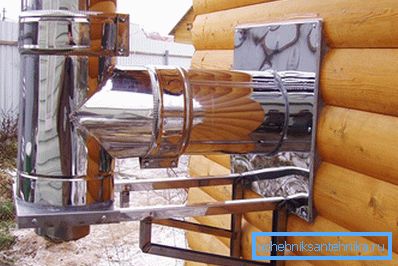

По-друге, димохід потрібно провести наверх, в першому випадку розглянемо варіант через стіну. Для цього в ній робиться отвір під трубу, проводиться труба, а шви закриваються монтажною піною. Зовні монтуються кріплення під кронштейн, після чого той встановлюється. Вищезазначені трійники встановлюються на прикріплені до кронштейну куточки, на яких вони зможуть пересуватися. Зовні стіну можна зашити листом фанери (товщиною близько 1 см) або металу. Сам кронштейн необхідно покрити фарбою або лаком, щоб захистити від корозії.

У переходнике сверлится отвір необхідної довжини, після чого в нього одягається сам сендвіч. Іноді використовується уступка, тобто простір, спеціально залишене між стіною будівлі і димовим каналом.

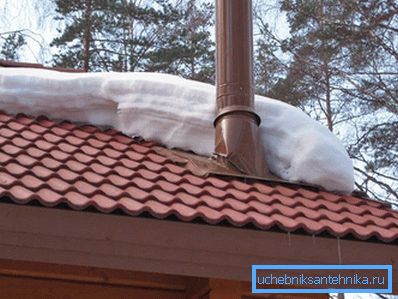

Якщо ж проводити димохід в даху, то спочатку потрібно вивести трубу, а вже тільки після цього кріпити лист покрівлі до решетування.

Порада! При висоті димаря більше ніж 1,2 м, необхідно закріпити конструкцію тросами-розтяжками з обтискними хомутами, інакше під впливом сильного поривчастого вітру димохід впаде.

Якщо покрівля виконана з легкозаймистих матеріалів, тоді її варто захистити від можливого загоряння. Для цього на трубу димоходу, що підноситься над металочерепицею або шифером, потрібно встановити дефлектор з сіткою для гасіння іскор (обов'язково повинні бути дрібні осередки).

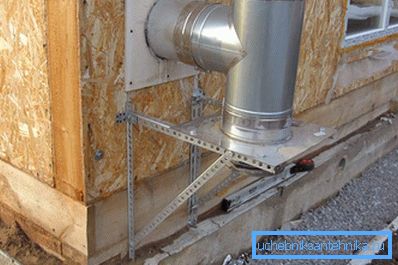

Кріплення димоходу: що потрібно знати

Далі потрібно якомога міцніше закріпити димохід. Все трійники і коліна, а також інші складові скріплюються хомутами, а сам трійник зміцнюється кронштейном. Якщо раптом сама верхня частина димоходу погано або зовсім не закріплена - краще її про всяк випадок зміцнити і тим самим підстрахуватися. Зазвичай в цьому випадку використовуються розтяжки, поставлені під кутом 120 °.

Якщо незрозуміло, як саме скріплюються стикувальні з'єднання, докладніше про це можна дізнатися нижче. Сендвіч труби, як згадувалося раніше, вставляються один в одного. Після закінчення стикування, коли ви переконалися, що немає зазорів і все в порядку, дане з'єднання скріплюється обтискним хомутом. Якщо труба скріплюється з якимось іншим елементом, тоді хомути необхідно використовувати з обох сторін.

До речі, опорний кронштейн можна зробити своїми руками. Для його спорудження знадобиться пара куточків (30, 50 мм). Ці куточки розрізаються на необхідні відрізки болгаркою, свердлиться отвір для болтів М10 і М8 за допомогою дрилі, потім все разом збирається. Повністю весь процес можна знайти і побачити на відео в Інтернеті.

Отже, ми розібрали, як зібрати трубу правильним чином, що і як з'єднувати, як встановлювати трубу в грубку, як проводити через стіну і дах і як закріплювати. Тепер, по суті, можна поговорити про закінчення монтажу.

Завершення монтажу димаря з сендвіч труб

Є маленький і непомітний нюанс, про який люди або не знають, або про який забувають - треба зняти плівку з труб. Вона спеціально була наклеєна, щоб захищати труби від подряпин і бруду, але тепер, коли димар зібраний і встановлений, потреби в ній немає. Більш того, якщо її забути зняти, згодом під впливом погодних умов вона почне злазити, і буде надавати димоходу неохайний вигляд.

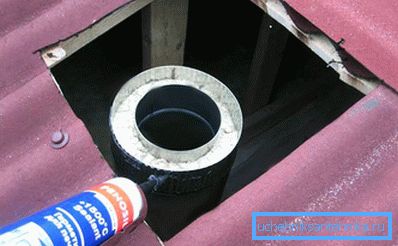

Нормальна довжина готового димоходу повинна становити близько 5 м, максимум 6 м. Дане відстань прийнято вважати від колосника печі до оголовка. Вся конструкція повинна бути перевірена, кожен шов або непомічений зазор повинен бути загерметизований. Звичайний герметик не підійде, потрібен тільки жаростійкий, він витримує температуру до 1000 ° С. Наноситься такий герметик на зовнішню поверхню як внутрішніх труб, так зовнішніх. Якщо є перехід з одностінної труби на двостінні, тоді герметиком покривається зовнішня окружність. Коли ця частина роботи виконана, наостанок необхідно перевірити потенційно небезпечні місця, де труба може нагрітися найбільше. Рада на те, яка там температура.

Хочете, щоб згодом чистити димохід було легко і просто? Подбайте про те, щоб зробити в ньому заздалегідь ревізію. Що це таке? Так називається невелика знімна частина, спеціально влаштована в стінці димоходу. Вона може виглядати як отвір з дверцятами.

Відео

Збірка димоходу по конденсату проводиться таким чином:
