Монтаж каналізаційних труб: як самостійно зібрати

Одним з головних етапів у створенні системи відводу стічних вод з квартири або приватного будинку є монтаж каналізаційних труб. Незважаючи на гадану простоту процесу, він має безліч нюансів, недотримання яких може призвести до значних проблем, а то і повної непрацездатності водовідвідної мережі.

Розглянемо це питання більш детально.

З'єднання складових елементів

В даний час для створення каналізаційних систем широко застосовуються труби, виготовлені з пластику. Їх легко перевозити і монтувати. З'єднання елементів один з одним здійснюється без використання додаткового обладнання, клею або інших подібних речовин. Крім усього іншого, це дозволяє, в разі необхідності, легко провести демонтаж каналізаційних труб.

Однак, існують певні правила, дотримання яких дає можливість досягти максимальної герметичності і надійності з'єднання, відсутність протікання і лінійної деформації деталей.

Підготовчий етап

Перед виготовленням каналізації слід придбати необхідну кількість матеріалів, доставити їх на об'єкт будівництва і забезпечити правильні умови зберігання. Це дозволить запобігти деформації труб і погіршення їх технічних характеристик у результаті впливу несприятливих факторів навколишнього природного середовища.

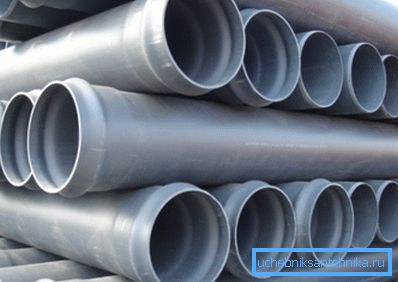

Складати окремі пластикові деталі можна в штабель, висота якого не повинна перевищувати 2 метрів. Пам'ятайте, що поліетилен і поліпропілен бояться впливу сонячних променів. При цьому неважливо, яка температура повітря буде в приміщенні.

Також подбайте про ріжучому інструменті, адже в процесі монтажу вам потрібно буде часто підрізати труби, домагаючись потрібного розміру. Найкраще використовувати спеціальні пристосування, які після відрізання утворюють на торці вироби фаску (ціна такого різака невелика і ви можете вільно придбати його в будівельному магазині).

В іншому випадку вкоротити трубу можна і за допомогою ножівки по металу. Потрібно буде лише додатково обробити кромку напилком, надавши їй кут близько 150 градусів, що дозволить уникнути пошкодження гумового ущільнювача в розтрубі.

Зверніть увагу! Ні в якому разі не можна підрізати каналізаційні фітинги, використовувані в процесі монтажу. Це порушує їх технічні характеристики і призводить до утворення протікання, а також погіршення прохідності монтируемой каналізаційної мережі.

основний етап

Монтаж труб каналізації проводиться в такій послідовності:

1. На гладкий кінець труби або фітинга наноситься силікон, або рідке мило.

Ця речовина дозволяє:

• полегшити стикування деталей під час складання;
• зменшити тертя між деталями під час температурних розширень пластикових деталей каналізаційної мережі;
• знизити ймовірність склеювання деталей, що може привести до викривлення зливної системи;
• зберегти гумовий ущільнювач від висихання протягом усього періоду експлуатації каналізаційної мережі.

1. Гладкий ділянку труби потрібно засунути в розтруб іншої труби, муфти, відведення або перехідника до упору, після чого відзначити місце, де буде розташовуватися зріз.

1. Висунути трубу трохи назад, щоб відстань між нанесеною лінією і краєм розтруба було близько 1 см. Це дозволить уникнути поломки каналізації під час експлуатації і знизить внутрішнє напруження труб.

Зверніть увагу! Коли труба вставляється в фітінг, висувати її назад не потрібно. Вона повинна бути вдвинута до упору, забезпечуючи максимальну надійність з'єднання.

Стиковка пластикових і чавунних деталей

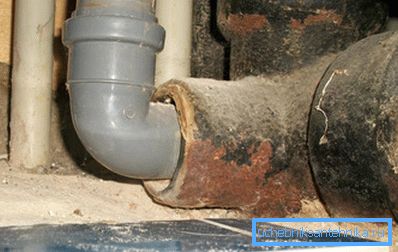

При модернізації зливних систем в старих квартирах часто виникає необхідність з'єднання труб ПВХ з уже наявною чавунної зливний системою.

В цьому випадку роботи проводяться наступним чином:

• для герметичності вузла потрібно використовувати спеціальний перехідною патрубок необхідного діаметра;
• якщо кінець чавунної труби не має розтруба, на її торець накладається подвійна ущільнююча прокладка, після чого зверху монтується пластикова труба з розтрубом (змащувати гумові частини силіконом в цьому випадку не потрібно);
• коли чавунна труба закінчується розтрубом, то всі дії відбуваються навпаки.

Закріплення каналізаційних труб

Фіксування за допомогою хомутів

Всі деталі каналізації повинні бути міцно прикріплені до стіни або підлоги.

Перед тим як приступити до цього етапу роботи, слід ретельно вивчити схему змонтованої мережі.

Інструкція по закріпленню хомутів передбачає наступні вимоги:

• кріпильні елементи повинні розташовуватися під муфтами, що з'єднують різні елементи зливного трубопроводу;
• відстань між сусідніми кріпильними вузлами повинно бути не більше 10 діаметрів використовуваної труби;
• в вертикальних стояках хомути встановлюються кожні 1-2 метри;
• відстань між трубою і поверхнею стіни має становити 4 мм.

Нормативна будівельна документація (DIN 1986) вимагає, щоб у готовій каналізаційної мережі відсутнє внутрішнє напруження труб.

Це досягається шляхом комбінування жорстких і плаваючих кріплень:

1. жорстке. В цьому випадку трубопровід чітко утримуватися в одному положенні. Хомут не дозволяє деталям зміщуватися в тому чи іншому напрямку. Але тут потрібно використовувати звукопоглинаючі кріплення (хомути, обладнані гумовою прокладкою).
2. плаваюче. Цей вузол забезпечує вільне переміщення труби уздовж своєї осі. Закріплювати деталі можна за допомогою тих же кріплень (без гумового ущільнювача). Однак, не слід занадто сильно затягувати болти на трубі.

Прокладка трубопроводу в бетоні

У деяких випадках може виникнути необхідність заливки каналізаційних труб бетонним розчином. Для цього монтаж виробляють за описаною вище схемою (із залишенням 10-мм зазору в місцях стикування елементів), а кріплення здійснюється так, щоб під час роботи деталі не могли поміняти свого становища.

Зазори між розтрубом і поверхнею трубопроводу слід додатково захистити липкою будівельної стрічкою, а всі отвори закрити відповідними заглушками.

Якщо труби проводяться в стіні, то слід облаштувати штробу, розмір якої повинен забезпечувати відсутність внутрішньої напруги.

У разі якщо поверхня відразу після цього буде оштукатурена, слід обернути елементи каналізації м'яким матеріалом:

• гофрованим товстим картоном;
• мінеральною ватою;
• скловолокном.

Також передбачте теплоізоляцію. Без цього гаряча вода, що протікає по трубопроводу, може пошкодити декоративну обробку.

Контроль якості з'єднань

Після того як всі труби з'єднані в одну мережу і до неї підключені сантехнічні прилади, слід перевірити отриману каналізацію на працездатність.

Для цього рекомендується відкрити на повну потужність всі споживачі, наявні в будинку. Система повинна без затримок відводити всю воду.

Також проконтролюйте герметичність з'єднувальних вузлів. При виявленні течі процедуру монтажу тієї чи іншої частини каналізації доведеться повторити.

висновок

Як бачите, монтаж каналізаційних труб своїми руками нескладний і дозволяє з мінімальними зусиллями сконструювати надійну систему видалення стічних вод.

Більш докладно про це питання ви можете дізнатися з відео в цій статті.
