Монтаж каналізації - особливості благоустрою житла

Комфорт в житло неможливий без організації подачі холодної і гарячої води, відведення стоків і стабільної температури в будь-який час року. Монтаж каналізації та водопостачання - вельми відповідальне завдання, проте, впоратися з нею може будь-який уважний господар.

Перелік нормативних документів

Можна назвати більше 10 нормативів, в яких, так чи інакше, згадуються каналізаційні системи або організація водопостачання.

Але якщо планується вся робота виконуватися без допомоги фахівців, то звернути увагу потрібно на такі документи:

• СНиП 2.04.01-85 * - містить інформацію про каналізацію, постачання холодної та гарячої води. Можна вважати «настільною книгою» при проектуванні, в нормативі містяться скоріше не правила монтажу каналізації, а загальні вимоги до системи;
• СНиП 3.05.01-85 - тут також містяться відомості, корисні при проектуванні і монтажі водопроводу і опалення в квартирі. Наведено вимоги розташування конвекторів в будинку, необхідні ухили трубопроводів на підході до опалювальних приладів і т. Д.
• СНиП 41-01-2003 - стане в нагоді тільки при проектуванні опалення, вентиляції в квартирі. Відомості більше знадобляться на етапі проектування системи опалення;

Що стосується загальних вимог до систем каналізації, водопостачання та опалення, то їх можна сформулювати так:

• герметичність стиків;
• мінімальне число поворотів трубопроводу;

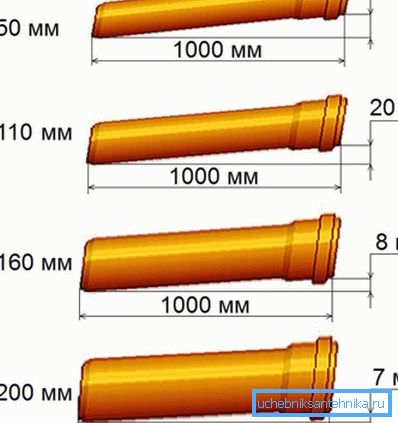

• ухил трубопроводів (каналізації) слід підбирати відповідно до діаметра застосованого;

• при підборі труб потрібно враховувати характер перебігу рідини, адже вода подається під тиском;
• у випадку з опаленням і гарячим водопостачанням врахувати потрібно ще і тривалий вплив високої температури.

Який матеріал вибрати

Довговічність і частота обслуговування системи водовідведення або водопостачання залежать, в тому числі і від того, наскільки правильно був підібраний матеріал трубопроводу.

Труби для каналізації

Монтаж систем каналізації значно полегшується при використанні пластикових труб (ПВХ або з поліпропілену). Поліпропіленові труби рідше використовується для організації водовідведення, головним чином через те, що вони більш пластичні.

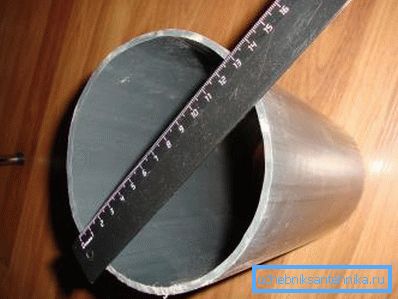

Каналізація працює в безнапірному режимі, тому потрібно тільки визначитися з діаметром на різних ділянках. Пластикові каналізаційні труби відрізняються крім діаметра ще і товщиною стінки. Якщо навантаження невелика (на трубопровід внутрішньої каналізації навантаження майже нульова), то можна зупинитися на товщині стінки 3,2 мм.

А ось для зовнішнього водопроводу все залежить від глибини залягання трубопроводу. Якщо він прокладається в захисному коробі, то товщину також можна прийняти мінімальною. В іншому випадку краще вибрати труби з більш товстою стінкою, правда їх вартість дещо вище. Основні правила монтажу пластикової каналізації приведені нижче.

Труби для водопостачання та опалення

Найжорсткіші вимоги висуваються до системи опалення та гарячого водопостачання. Адже матеріал труби повинен забезпечувати герметичність при тривалій дії високої температури (температура теплоносія досягає 95 ° С) і тиску.

Зверніть увагу! Поліпропіленовий трубопровід відрізняється високою пластичністю в порівнянні з трубами каналізаційними ПВХ. Тому жорстке закріплення заборонено, в іншому випадку при подачі гарячої води можлива деформація трубопроводу.

І тут поліпропіленовий трубопровід має перевагу. Саме труби з цього матеріалу застосовуються для подачі води (холодної та гарячої), а також подачі теплоносія до радіатора.

Визначити чи підходить трубопровід для монтажу системи водопостачання своїми руками можна по маркуванню.

Залежно від маркування труб можуть застосовуватися:

• для подачі холодної води - PN Число означає максимальний робочий тиск (в цьому випадку - 1 Мпа або 10,2 кг / см²). Температура води не повинна перевищувати 20 ° С;
• для подачі і холодної і гарячої води - PN Максимальна температура води не повинна перевищувати 60 ° С. Використовуються досить рідко, ціна трохи вище, ніж у PN10;
• для гарячого і холодного водопостачання - PN20 (тиск до 20,1 кг / см²), Верхня межа температури рідини становить 80? С. Звичайно, ніхто не заважає використовувати такі труби і для подачі холодної води;

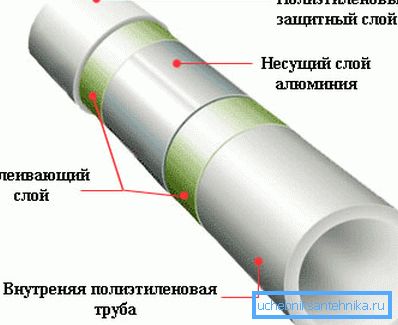

• для подачі теплоносія до радіаторів, такі труби армуються алюмінієвою фольгою. Допустимий тиск - 25,49 кг / см², а температура води може досягати 95 ° С.

технологія монтажу

Проектування систем водопостачання, каналізації та опалення - взаємопов'язані питання, тому бажано закінчити з проектом до початку робіт. Це дозволить прокласти трубопровід по оптимальному «маршруту» і уникнути небажаних перетинів. Монтаж систем водопостачання каналізації опалення починається тільки після опрацювання плану.

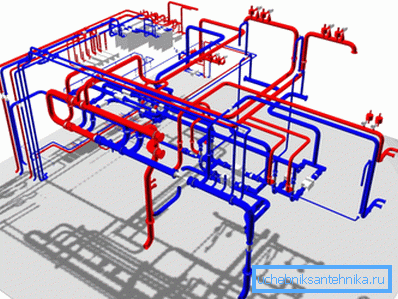

Оптимальним можна назвати проектування в спеціалізованих програмах. Трубопровід для подачі холодної і гарячої води забарвлений синім і червоним кольором відповідно, це зручно для оптимізації маршруту.

Вручну планувати зручніше на міліметровому папері.

Інструкція по плануванню виглядає наступним чином:

• спершу в масштабі відображається планування поверху (будинку);
• на ньому наголошується положення сантехнічних приладів і радіаторів опалення;

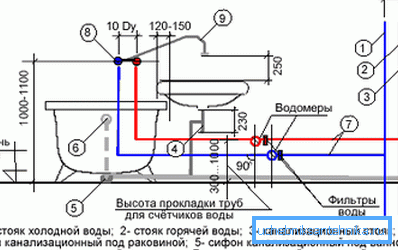

• після цього на плані сантехнічні прилади потрібно з'єднати трубопроводом із стояком (для скидання стоків);

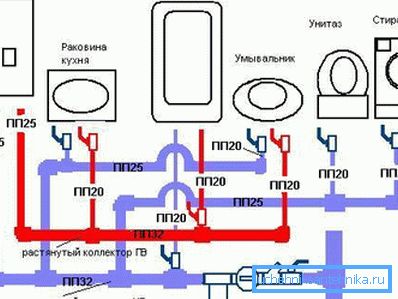

• також до них потрібно підвести холодну і гарячу воду.

Такий план дозволить точно підрахувати потрібну кількість труб і фасонних елементів.

Порядок монтажу каналізації

Каналізаційна система розділяться на 2 підсистеми - внутрішню і зовнішню (відноситься тільки до приватних будинків).

У загальному випадку монтаж пластикової каналізації виконується в такій послідовності:

• в разі автономної каналізації спочатку встановлюється септик;

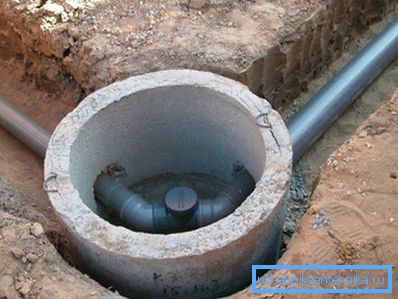

• потім від септика труби укладаються в траншею до фундаменту будинку, в місці повороту трубопроводу бажано встановлювати оглядові колодязі;

• після цього починається монтаж внутрішнього трубопроводу;
• в бетонних стінах і перекриттях заздалегідь готуються отвори, а монтаж системи каналізації всередині починається з установки стояка і його підключення до випуску;
• після цього залишається тільки виконати поверхову розведення і підключити до водовідведення сантехнічні прилади.

Монтаж водопровідної системи

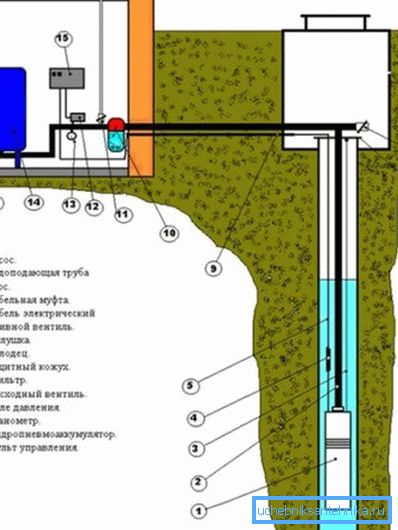

Що стосується джерела води, то це може бути або централізований водогін, або будь-який природний джерело, наприклад, водойма або свердловина. Звичайно, у другому випадку ситуація ускладниться тим, що воду доведеться ще підняти на потрібну висоту і передбачити якийсь резерв на випадок відключення електрики.

При організації водопроводу в міській квартирі все набагато простіше, досить з'єднати потрібні сантехнічні прилади зі стояком. Монтаж систем водопостачання та каналізації не надто відрізняється, основні тонкощі технології криються швидше в правильному з'єднанні поліпропіленових труб.

Якщо металеві та ПВХ труби найчастіше з'єднуються розтрубним способом і герметизуються водостійким герметиком, то у випадку з поліпропіленовими трубами цього мало. Для досягнення необхідної герметичності використовується технологія зварювання, при цьому кінці труб під дією високої температури розм'якшуються і після з'єднання стають одним цілим.

Зверніть увагу! При прокладанні зовнішньої частини водопроводу особливо важливо врахувати глибину промерзання. Краще витратити час і додатково утеплити трубу, ніж усувати порив взимку.

Установка системи опалення

Монтаж опалення водопостачання каналізації - запорука комфортного життя в будинку. Але саме опалення грає критично важливу роль у формуванні мікроклімату.

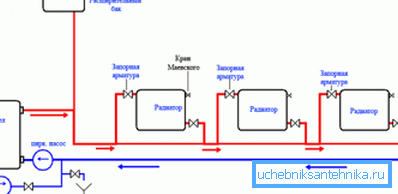

Цей елемент благоустрою будинку можна вважати найскладнішим і трудомістким, причому складності можуть виникнути вже на етапі планування. Потрібно визначити необхідну потужність контуру з урахуванням типу теплоносія, його температури, поверховості і розмірів приміщення. Вже на підставі цього розрахунку підбирається відповідний насос, розширювальний бачок.

Трубопровід повинен витримати постійне досить високий тиск і температуру близько 90-95 ° С. Якщо, наприклад, в системі водовідведення досить просто з'єднати труби воєдино, то в системі опалення потрібно постійно моніторити тиск (а значить, знадобиться манометр), мати можливість скидати надлишки води (розширювальний бачок).

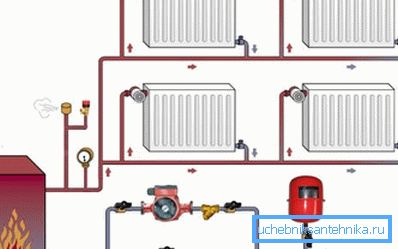

Ще однією відмінністю можна назвати рух теплоносія. Якщо каналізаційна система просто скидає стоки в септик, а водопровідна - доставляє воду споживачеві, то в системі опалення теплоносій циркулює по контуру. Тобто в радіатор подається гаряча і відводиться холодна рідина.

Підведення підсумків

Монтаж каналізації, а також водопостачання та опалення - життєво необхідний в будь-якому будинку. Ці системи проектуються і встановлюються одночасно, забезпечуючи комфорт в будь-яку погоду. Важливим є те, що впоратися з цим завданням зможе навіть початківець будівельник.

На відео в цій статті увагу приділено всім згаданим у статті системам.
