Монтаж керамічної димоходу

До каналів відведення димових газів пред'являються високі вимоги по температурної стійкості і міцності. Гідною альтернативою цегляним димоходів стали керамічні конструкції. Труби з вогнестійкої кераміки використовуються для котлів з будь-яким видом палива. Висока вартість конструкції поєднується з довгим терміном служби і стійкістю до агресивного середовища. Монтаж керамічної димоходу вимагає дотримання правил безпеки і технологічних норм, ці умови дозволять уникнути пожеж та забезпечать якісне відведення продуктів горіння.

Пристрій

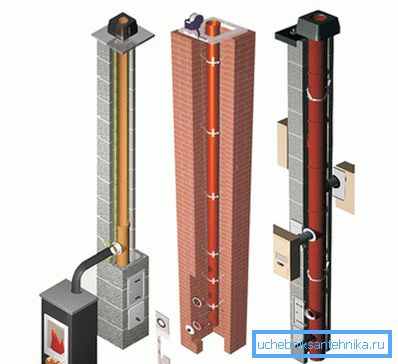

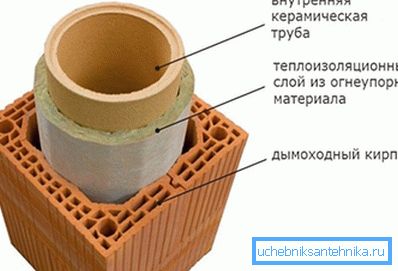

Універсальна димохідна система являє собою сендвіч-конструкцію, що складається з внутрішньої керамічної труби і зовнішньої частини, виготовленої з легких керамічних димохідних цегли або бетонних блоків.

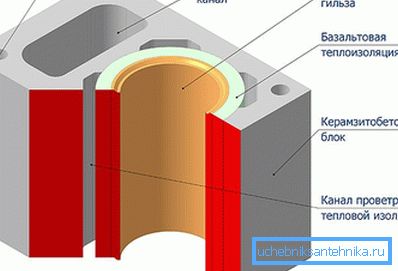

Між шарами прокладається вогнетривкий утеплювач, такий як базальтова вата. Шамотна глина, яка є сировиною для виготовлення термостійкої кераміки, забезпечує можливість установки димоходу для котлів з високою температурою газів, що відводяться. Цей матеріал відштовхує вологу і несприйнятливий до впливу продуктів горіння.

Конструкція димового каналу забезпечує достатній ступінь теплоізоляції, виключаючи поява конденсату на стінках. Вихідні гази зберігають високу температуру до отвору в трубі, тільки тут вони охолоджуються до утворення вологи. Невелику ділянку, що піддається впливу конденсату, не робить істотного впливу на керамічний димар. Конструкція розрахована на установку як всередині, так і зовні будинку.

переваги

Використання натурального вогнетривкого матеріалу всередині конструкції, утеплення і бетонних блоків зовні дає ряд переваг перед цегляними і металевими димоходами:

1. Поліпшення тяги за рахунок гладких стінок керамічної труби, яка не має шорсткостей цегли.
2. За стійкістю до корозії димохід з шамотної глини перевершує металевий. Завдяки сендвіч-конструкції канал повільно остигає і конденсат не виникає. Продукти згоряння не осідають на гладких глиняних стінах труби, тому не утворюються агресивні розчини, які руйнують матеріал.
3. Відсутність сажі забезпечує безпеку використання - димовий канал не зменшується в діаметрі, що не провокується загоряння відкладень.
4. Універсальність - керамічний димар підходить для газових котлів, агрегатів на твердому і рідкому паливі, камінів. Виготовляються конструкції для використання при високому ступені нагріву та спеціальні труби для низькотемпературних котлів.
5. Хороша теплоізоляція гарантує швидкий прогрів і низьку втрату тепла, ці фактори підвищують ефективність системи опалення.
6. Сендвіч-труба відповідає вимогою пожежної безпеки, її зовнішній каркас з бетонних блоків не нагрівається і несе загрози для дерев'яних перекриттів при проведенні через житлові поверхи та покрівлю.
7. Довгий термін служби, до 30 років гарантії.
8. Проста установка модульної димохідної системи доступна для виконання своїми руками.

При виборі керамічної труби враховують і її недоліки: установка повинна здійснюватися вертикально без поворотів, вартість такого димоходу вище, ніж цегляного або металевого, загальна вага конструкції створює додаткове навантаження на підставу.

Правила вибору

Труба керамічного димаря виготовляється з окремих блоків, які щільно підганяються один до одного, тому не виникає витоків диму. Її висота розраховується заздалегідь, згідно з діючими нормативами. Зайва довжина димоходу не поліпшить тягу, а лише створить складні аеродинамічні завихрення, які не сприяють ефективній роботі газовідвідної системи. Трубу набирають, керуючись правилами:

• висота над плоскою покрівлею 50 см;
• труба, розташована в 1,5 м від коника, повинна підніматися над ним на 50 см;
• при відстані до 3 м край димоходу не може бути нижче лінії коника;
• перебуваючи більш ніж в 3 м від коника, труба повинна досягати осі в 10 градусах від лінії його горизонту;
• діаметр внутрішнього керамічного каналу не може бути менше, ніж у димовивідного патрубка;
• висота труби від лінії колосників до зовнішнього краю не менше 5 м.

Керамічний димохід може використовуватися для відведення газів від декількох приладів, але при будь-якій конфігурації нижній модуль служить для збору конденсату. Елементи димоходу підбирають, орієнтуючись на тип опалювального приладу: камін, котел або піч. На величину діаметра труби впливає вид палива і потужність котла. Для підрахунку необхідної довжини керамічного димаря буде потрібно значення висоти стель та покрівлі.

монтаж димоходу

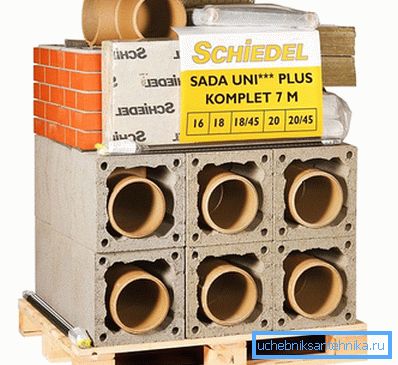

Виробники випускають конструкцію повністю готову до збірки, в неї входять:

• керамічні блоки, включаючи трійники для прочищення та підключення до опалювального приладу;
• ємність для конденсату;
• каркас з блоків, що мають отвори під арматуру;
• мінеральний утеплювач.

Верх димоходу захищається від опадів спеціальним конусом. У нижній частині конструкції встановлюється решітка для припливу повітря. Підбираючи послідовність установки модулів і розмір труби, враховують, що місця стикування окремих ділянок не повинні доводитися на проходи перекриття.

Істотний вага димоходу вимагає закладки окремого фундаменту. Його розміри перевищують діаметр димоходу на 10 см в кожну сторону. Бетонна основа повинна бути рівним, його горизонтальність перевіряється рівнем. Щоб забезпечити рівну площину, можна укласти керамогранітних плитку. Підстава труби, особливо перевищує 7-8 м, має виставлятися строго за рівнем. Далі виконується гідроізоляція з рулонного матеріалу, складеного в два шари. На фундамент укладається перший бетонний блок, під нього використовується цементний розчин.

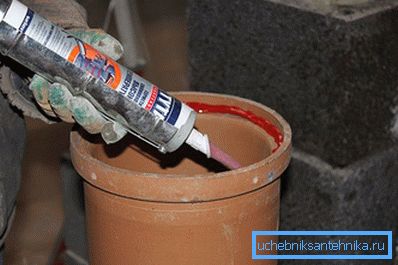

Для з'єднання ділянок керамічної труби використовується спеціальний герметик. Він виготовляється самостійно з сухої суміші, що входить в комплект, і води, витримується співвідношення 7: 1. Замішування відбувається в теплому приміщенні при +20 градусах, використовувати склад потрібно протягом 1-1,5 години поки він не затвердів.

Порада! Застиглий розчин не можна повторно розводити водою.

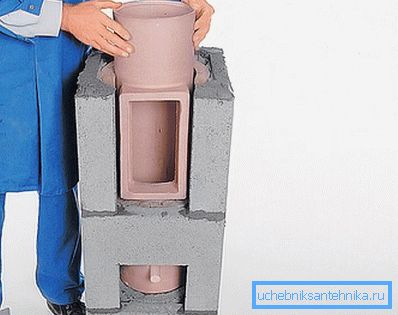

У перший блок встановлюється ємність для стікання конденсату, на неї за допомогою герметика кріпиться ділянку труби з отвором для прочищення. Цей модуль обертають базальтової ватою. Кожен наступний модуль заводиться в попередній і скріплюється виготовленим розчином. Надлишки складу, що виступають на поверхню труби, витираються вологою губкою. Зовні керамічної труби виводиться каркас з бетонних блоків, що з'єднуються цементно-піщаним розчином. При необхідності в них випилюються отвори під індивідуальні розміри трійників. Пряма частина виконується з блоків без отворів.

Третій модуль - трійник для підключення опалювального приладу. Його закривають спеціальною фронтальної вставкою. Після прямого ділянки встановлюється заслінка.

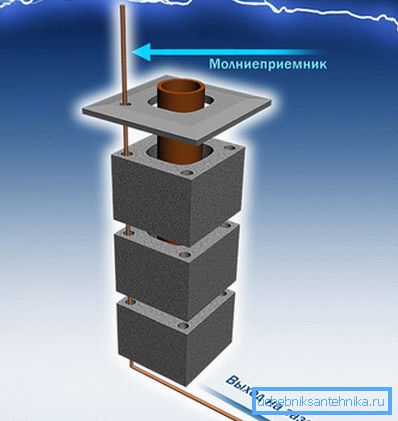

Порада! Через бетонні секції керамічного димаря можна вивести громовідвід.

При монтажі блоків важливо дотримуватися горизонтальний і вертикальний рівень. Для додання конструкції стійкості і жорсткості її армують залізними прутами. Під металеву арматуру заготовлені отвори в кутах блоків, відрізки по 1,5 м просовувати в них і заливаються цементним розчином.

Після установки димоходу трійник для ревізії закривається дверцями, а в нижньому блоці встановлюється вентиляційна решітка. Вступник через неї повітря буде переміщатися всередині каналу і знижувати температуру. Керамічний димохід встановлюється і без бетонного каркасу, але в такому випадку труба кріпиться хомутами через кожен метр. На неопалюваному горищі вона ізолюється шаром базальтової вати.

Місця проходу через поверхова перекриття і горище захищають коробом і ізолюють базальтової ватою. Особлива увага приділяється безпеці монтажу керамічного димаря в дерев'яному будинку. Його розташування передбачено в 25 см від дерев'яної стіни.

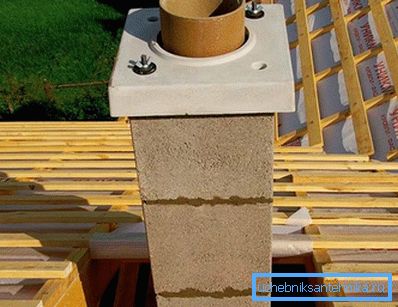

Фінальна частина димоходу, розташована на даху, закінчується установкою покривної плити з бетону і захисного конуса з металу. Зовнішню обробку димоходу виконують з плитки або іншого матеріалу за смаком власників будинку.
