Монтаж мідних труб своїми руками: методи виконання і

У цій статті ми розповімо про те, як виконується монтаж мідних труб своїми руками і які інструменти для цих цілей можуть знадобитися. Незважаючи на те, що компоненти з кольорових металів мало затребувані при будівництві водопровідних і опалювальних систем, тема не перестає бути актуальною, так як мідні трубки середнього і малого діаметра застосовуються в різних сферах.

Відразу ж відзначимо, що монтаж міді істотно відрізняється від роботи з іншими різновидами металевих труб. Але до того як виконати монтаж мідних труб розповімо про основні переваги та недоліки цього матеріалу.

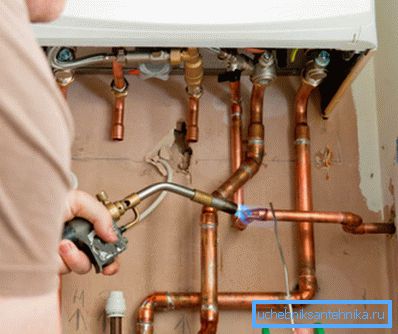

Підключення опалювальної системи до котла

Основні характеристики

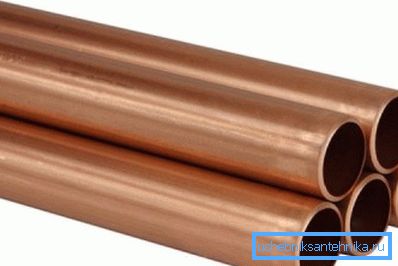

На фото - мідні труби

Багато хто бачив забавний науково-популярний досвід, де застосовується мідна труба і магніт з неодиму. Виявляється, фокуси, де магніт в мідній трубі переміщається уповільнено, це не єдина перевага виробів з такого цветмета.

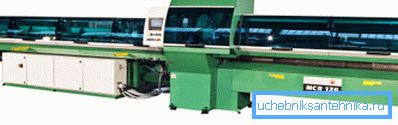

Прокатний стан - сучасне обладнання для виробництва мідної труби

Серед переваг цього прокату зазначимо таке:

  • стійкість кольорового металу до окислювальних процесів;
  • простота механічної обробки за рахунок м'якості металу;
  • простота монтажу за рахунок різних методів збирання трубопроводу;
  • екологічна безпека та нульове вплив міді на характеристики середовища, що транспортується;
  • привабливий зовнішній вигляд, а тому можливість застосування в більшості сучасних і класичних інтер'єрів.

Втім, є один суттєвий недолік через якого трубопроводи з міді не набули широкого поширення - це висока ціна.

Основні методи монтажу мідних трубопроводів

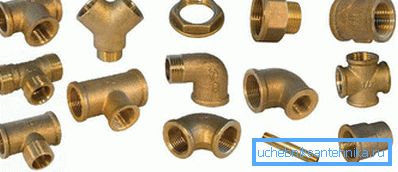

Фітинги для нарізного сполучення

Методи монтажу опалювальної або водопровідної системи визначаються особливостями використовуваних труб.

Мідь - це м'який метал, а тому традиційні методи з'єднання з нарізкою різьблення актуальні тільки на товстостінних виробах.

Але так як більшість покупців, з міркувань економії грошей, набуває саме тонкостінний прокат з кольорових металів, зосередимо увагу на таких методах монтажу як:

  • зварювання з використанням припою;
  • з'єднання з використанням прес-фітингів;
  • спорка із застосуванням цангових фітингів.

Розглянемо кожен метод більш детально.

Пайка з використанням ацетиленового пальника

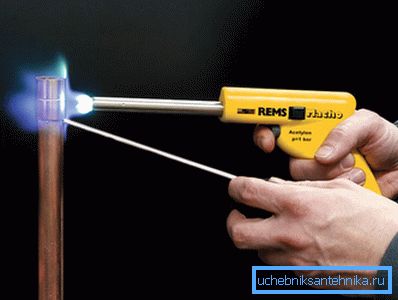

Приклад того, як наноситься припой для мідних труб

Пайка може здійснюватися за допомогою застосування спеціальних безрізьбовим фітингів. Крім того, можна виконати пайку за допомогою самостійно виконаного розтруба. У цьому випадку використовується спеціальний труборасшірітель для мідної труби.

Труборасшірітель є ручний інструмент, робоча частина якого вставляється в отвір труби. За рахунок прокручування рукояті навколо своєї осі стінки розвальцьовуються, і перетин набуває більший діаметр без шкоди для цілісності стінки.

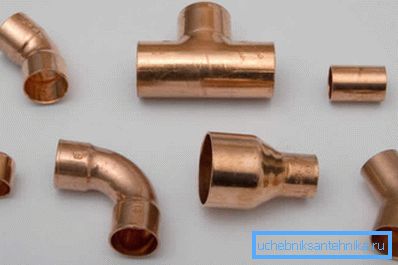

Фітинги для пайки

Інструкція зварювального з'єднання наступна:

  • застосовуючи спеціальний різак, обрізаємо трубу потрібного розміру;
  • далі застосовуємо гратознімач для мідних труб і прибираємо зовнішню і внутрішню фаску з торця;
  • після цього очищаємо край підготовленого вироби за допомогою дрібнозернистої наждачного паперу або скотч-брайт;
  • далі, таким же чином очищаємо внутрішню поверхню фитинга;
  • зачищений кінець труби і внутрішню поверхню фитинга покриваємо шаром флюсу або спеціальної пасти;
  • з'єднуємо все компоненти воєдино і затискаємо в лещатах;
  • розпалюємо ацетиленову пальник і гріємо з'єднання, поступово проводячи по стику твердим припоєм;
  • після того як метал прогрівся, стираємо надлишки припій ганчіркою;
  • після повного охолодження отриманий вузол готовий до експлуатації.

Інструкція пайки із застосуванням труборасшірітеля така ж і може бути застосована тоді, коли потрібно наростити трубу без застосування з'єднувального фитинга.

Важливо: Для більшої привабливості зварного з'єднання, ділянка пайки можна зашліфувати дрібнозернистим наждачним папером. Колір металу на ділянці, де була виконана шліфування, буде трохи світліше, але з часом потемніє.

цангові з'єднання

Приклад монтажу з використанням цангових фітингів

Розширювач для мідних труб може бути використаний не тільки при проведенні пайки, а й при виконанні цангового з'єднання.

Розглянемо те, яка інструкція проведення такого типу монтажних робіт:

  • Для початку готуємо цанги для мідних труб і спеціальні фітинги. Переконайтеся в тому, що заготовлені компоненти також зроблені з міді або із сплавів з вмістом цього кольорового металу.
  • На наступному етапі одягаємо накидну гайку і кільце ущільнювача на трубу.
  • Потім поперчений зріз развальцовивается і вставляємо в нього хвостовик фитинга, попередньо переконавшись, що на ньому є два гумових кільця, які забезпечують герметичність з'єднання.
  • Після цього можна затягнути гайку.

Застосування обжимного прес-фітинга

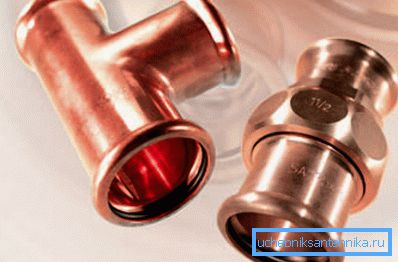

Прес-фітинги зі сплаву з високим вмістом міді

Важливо: Якщо планується використання спеціального прес-фітинга, знадобиться спеціальний обжимний інструмент для монтажу мідних труб.

Інструкція проведення збірки вузла багато в чому схожа з застосування цангових фітингів, але є деякі відмінності. Перш за все, використовується не цанговий фітінг з кільцем ущільнювача і накидною гайкою, а подібного виробу, оснащене м'якою гільзою, яка охоплює трубу по всьому колу, утворюючи при цьому нерозбірне міцне з'єднання.

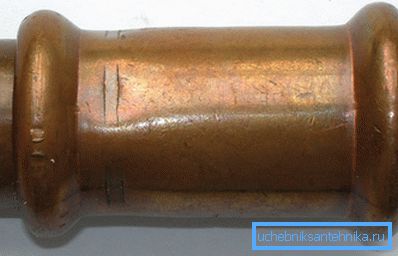

Обтиснутий прес-фітинг

Монтаж виконується наступним чином:

  • труба під прямим кутом обрізається спеціальним секатором;
  • з поперечного перерізу знімається внутрішня і зовнішня фаска;
  • підготовлений отвір развальцовивается;
  • виріб одягається на хвостовик фитинга до упору;
  • далі, за допомогою спеціальних обтискних кліщів, вся конструкція фіксується.

Важливо: Як вже було сказано, вузол виходить нерозбірним, тому, перед тим як встановлювати фітінг, потрібно переконатися в тому, що всі розміри правильно відміряють.

Пристрій обтискних кліщів

Прес-кліщі на ринку представлені двома основними модифікаціями:

  • Ручний інструмент - прості в експлуатації, відносно компактні, надійні і ремонтопридатність пристрою. Ефективність обтиску залежить від довжини руків'я. Чим рукояті довше, тим простіше докладати м'язове зусилля і тим простіше при монтажі домогтися бажаного результату.
  • Інструмент з електрогідравлічним приводом - експлуатація таких пристроїв на порядок простіше і зручніше.

Прес-кліщі, в залежності від модифікації, можуть бути виготовлені для роботи з одним діаметром або можуть бути універсальними і мати кілька змінних насадок.

Важливо: При проведенні монтажних робіт кліщі не тільки притискають краю фитинга до поверхні труби, але і утискують їх, утворюючи борозенки, що забезпечують максимальну герметичність.

Вибираючи кліщі для разового застосування, потрібно віддавати перевагу недорогим, неважкий і зручним в роботі інструментів.

застосування трубогиба

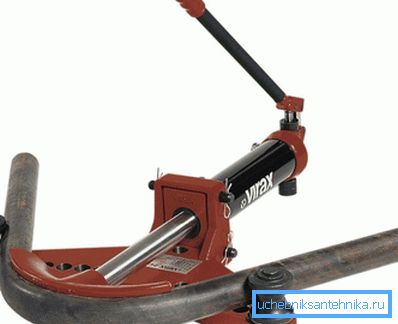

Трубогиб арбалетного типу

Розповідаючи про інструмент для мідних труб, необхідно відзначити використання трубогиба. Не секрет, що водопровідна або опалювальна система не завжди спрямована прямо. Залежно від особливостей системи або конфігурації приміщення, труба повинна тим чи іншим чином змінювати напрямок.

Для того щоб звести до мінімуму застосування фітингів, напрямок труби змінюється за допомогою вигину. Використання спеціально підібраного обладнання виправдано тим, що тонкі стінки зігнутої труби будуть деформовані рівномірно і не будуть зім'яті.

Трубогиби, представлені на ринку, можуть бути оснащені ручним або електричним приводом. Устаткування характеризується простотою пристрою, а тому може бути зібрано своїми руками.

Якщо трубогиб з тих чи інших причин недоступний, при монтажі водопровідної або опалювальної системи можна застосувати спеціальну пружину. Пружина відповідного діаметру поміщається всередину труби, а потім поступово робиться вигин, після чого пружина виймається назовні. Жорсткі кільця пружини зсередини розпирають мідні стінки і не дають утворитися складкам по внутрішньому діаметру згину.

висновок

У цій статті ми розглянули те, яка інструкція самостійної збірки водопровідних і опалювальних систем з використанням мідних компонентів. Крім того, ми розглянули основні різновиди інструментів, які можна застосувати для проведення монтажних робіт.

Залишилися якісь питання, які потребують пояснень? В такому випадку більше корисної інформації ви зможете знайти, подивившись відео в цій статті.
