Монтуємо пропіленові труби: принципи проведення робіт

На початку XXI століття, завдяки цілому ряду технічних і технологічних переваг, дуже популярними стали пропіленові труби для опалення, а також холодного і гарячого водопостачання. Промисловість виробляє кілька видів таких матеріалів, які, в основному, відрізняються за здатністю витримувати в постійному режимі ту чи іншу температуру води.

Нижче ми розберемося в цих відмінностях, дізнаємося правила монтажу, а також подивимося тематичну демонстрацію відео в цій статті.

Поліпропіленовий водопровід і опалення

Примітка. Слід зазначити, що так звані пропіленові труби зроблені з поліпропілену і в документації часто іменуються за допомогою російської абревіатури ПП або англійської PPR.

різновиди матеріалу

Короткі технічні характеристики пропіленових труб

• Перш за все, слід пам'ятати, що пропіленові труби можуть бути різного перерізу, починаючи від 20 мм і закінчуючи 125 мм - цей показник, відповідно, впливає і на внутрішній діаметр, так що їх завжди можна підібрати в залежності від потреби в прохідності. Крім того, продукція розподіляється по температурному режиму, як це можна помітити з таблиці, наведеної вгорі, причому основним стримуючим фактором тут є не стільки товщина стін, скільки шару не з алюмінієвої фольги або склотканини.

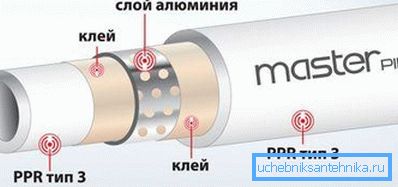

• Стінка з пропілену може бути цілісною, але може мати армування, тільки другий варіант може бути виконаний по-різному. Тобто, фольга може перебувати посередині шару, як це зазвичай буває у RN20, але може бути і ближче до поверхні, як це зроблено у RN У цьому випадку різницю становить не тільки можливо допустима температура і тиск, а й роздрібна ціна продукції - RN25 завжди коштує дорожче.

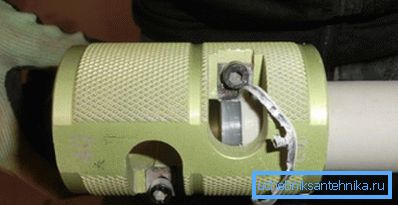

• Як правило, RN25 дещо товщі, ніж RN10, RN16 і RN20 і коли кінець PPR входить в гарячу насадку електричного паяльника, шар алюмінієвої фольги оголюється - його діаметр збігається з внутрішнім діаметром насадки. Але при стикуванні інструкція вимагає, щоб адгезія була з однорідними матеріалами, тобто, з ПП, тому, фольгу потрібно очищати, а ножем це робити трохи важко. Для такої зачистки труб використовується спеціальний шейвер потрібного діаметра, який знімає, як верхній шар поліпропілену, так і алюмінієву фольгу, після чого можна приступати до зварювання.

Сварка поліпропілену

Примітка. За великим рахунком вам самим вирішувати, що використовувати для водопроводу - пропіленові або металопластикові труби - їх технічні характеристики приблизно однакові. Проте, у металлопласта є відчутне слабке місце - це металеві фітинги для труб, які, як і будь-який метал мають набагато менший експлуатаційний ресурс, ніж будь-який з полімерів.

Перш за все, для роботи вам знадобиться паяльник, і якщо ви робите своїми руками водопровід або опалення в своїй квартирі (будинку), то потужність інструменту для вас не має особливого значення - навіть найслабший апарат нагріється до 300? C, а вам все знадобиться 270 -280? C.

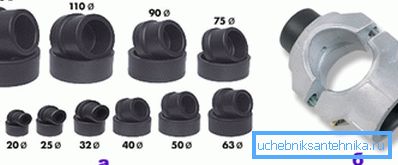

Є три типи паяльників - мечовидні, як на верхній фотографії, молотообразние і спиралеподібні - для перших двох типів застосовуються парні насадки, а для стержня - непарні, але на технологію процесу зварювання це абсолютно не впливає.

Насадки для зварювання PPR виготовляються з алюмінієвого сплаву (якщо не враховувати золото і срібло, то AL можна назвати самим теплопровідність металом на Землі), але вони також можуть бути покриті тефлоном. При наявності такого покриття пропіленові труби і фітинги не пристають до гарячого металу, отже, процес зварювання відбувається легше, до того ж значно знижується кількість неприємних запахів.

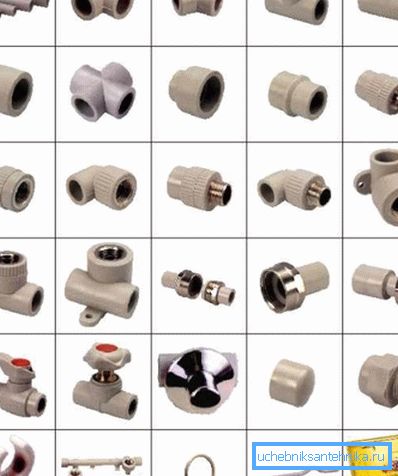

Стикування відбувається за допомогою фітингів, які представляють собою муфти, кути на 32 ?, 45? і 90 ?, трійники, редукції, обводи (короткі дугоподібні трубки для компенсації перетинів), редукції і заглушки.

Також існують різьбові фітинги (для переходу на метал) і кульові крани з ПП, які набагато вигідніше латунних і тим більше, силумінових, так як експлуатаційний ресурс поліпропілену не йде ні в яке порівняння з металом - він на кілька порядків вище.

Таблиця зварювальних параметрів поліпропілену

Щоб пропіленові труби надійно з'єднувалися між собою, дуже важливо при паєчний роботах дотримуватися параметри, зазначені в таблиці вгорі. Наприклад, для самого поширеного перетину 20 мм труба в фітінг повинна входити на 14-17 мм, в гарячій насадки її утримують 5-6 секунд, а після стикування - ще 2-3 секунди.

Якщо кінець зайде в фітінг глибше, то він розплющило, а це може не просто знизити прохідність, але і створити глухий затор, тобто, вивести весь трубопровід з ладу (на нижньому фото фрагмент №4 показує розріз правильної пайки).

Щоб зварити пропіленові труби, вам потрібно нагріти паяльник, встановивши на регуляторі температуру 280? C (за умови, що в приміщенні температура повітря не нижче кімнатної) і вставити в гарячу насадку трубу і фітінг. Після того, як кінець увійшов на потрібну глибину, утримуєте PPR в гарячій насадки протягом часу, зазначеного в таблиці і різко звільняєте. Потім з'єднуєте два фрагмента і знову витримуєте належний час.

Для зручності монтажу розведення найкраще робити блоками, наприклад, ви збираєте ділянку на холодну воду, від бойлера до, відразу врізавши туди відводи на унітаз, водомір, пральну машину і раковину. Такий варіант набагато легше, ніж заробляти трасу по одному фрагменту у стіни.

висновок

Перед зварюванням потрібно звернути увагу, щоб пропіленові труби і фітинги були сухими і знежиреними - в разі необхідності - протерти. Фіксація всіх розводок здійснюється на металеві кронштейни або пластикові кліпси, але також можна втопити труби в заздалегідь зроблені штроби, щоб потім заштукатурити.
