Можливі розміри металопластикових труб і їх особливості

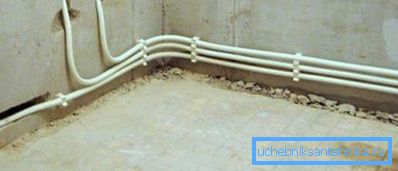

Металопластикові труби набули широкого поширення в сантехніці. З їх допомогою прокладаються трубопроводи водопостачання, опалення та каналізації. При цьому використовуються вироби з найрізноманітнішими діаметрами, про асортимент яких ми і поговоримо в даній статті.
загальні положення
Для початку давайте ознайомимося з будовою розглянутих виробів і їх характерними рисами.
структура

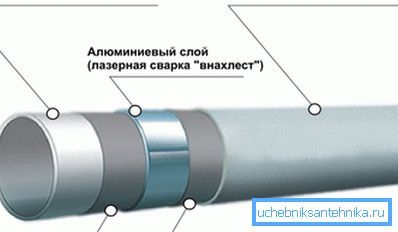

Структура даного виробу проста:
- Внутрішній полімерний шар, що контактує з рідиною.
- Клеюча прошарок.
- Алюміній, що надає трубі необхідну жорсткість і міцність.
- Знову клеїть прошарок.
- Зовнішній полімерний шар, що захищає алюміній від контактів із зовнішнім середовищем.
Така будова гарантує кілька важливих переваг, які і роблять металопластикові труби настільки популярними при монтажі інженерних систем приватних будинків і квартир.
переваги
Розглянемо характеристики металопластикових труб:
- Несхильність корозійних процесів. Що важливо для виробів, які постійно контактують з водою.
- Висока пропускає здатність за рахунок гладкості внутрішнього покриття.
Порада: в разі приєднання пластикових секцій до металевих бажано встановлювати в районі стиків спеціальні фільтри. Це дозволить уникнути попадання іржі та іншого сміття зі старої частини трубопроводу в нову.
- Прийнятні показники міцності, набагато перевершують ті, які мають звичайні поліпропіленові або поліетиленові моделі.
- Стійкість до високих температур, що дозволяє вільне використання металопластикових труб в системі опалення. Так, наприклад, поліетиленові моделі категорично не підходять для таких цілей через низький температурного порога.
- Доступна ціна. Навіть часткове застосування пластика у виробничому процесі дозволяє значно скоротити собівартість виробів.
- Легка вага. Дозволяє обмежитися простими кріпленнями і не надає додаткове навантаження на фундамент будівлі.
- екологічна чистота. Відповідає всім необхідним санітарним нормам.
- Простота використання своїми руками. Для здійснення різання металопластикових труб і монтажу їх з'єднань не обов'язково мати будь-які спеціальні навички.
Порада: для прокладки металопластикового трубопроводу рекомендується використовувати спеціальний інструмент - пресовий ключ. З його допомогою процес пройде набагато легше і швидше.
- Тривалий термін служби, що нараховує десятки років за умови дотримання всіх правил експлуатації.
Розміри

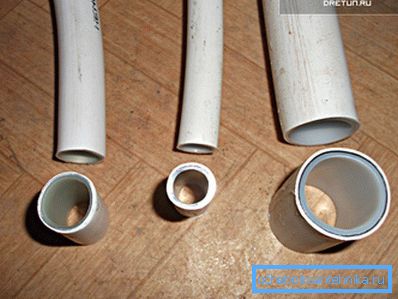

Діаметри розглянутих виробів досить різноманітні, так для систем водопостачання найчастіше використовуються зразки з розміром перетину від 15 до 50 мм, а ось для каналізації - від 32 до 150 мм. Але маркування металопластикових труб виконується зазвичай в дюймах, так що давайте ознайомимося з цієї незвичної для нас мірою довжини.
Порада: при виборі труб рекомендується враховувати внутрішній діаметр, який позначається двома буквами «ДУ» - «діаметр умовного проходу». Зовнішній же може виявитися досить оманливий через відмінності в товщині стінок.
дюйми
Якщо бути точними, то 1 дюйм = 25,4 мм. На практиці ж в трубах справедливо наступне співвідношення:
| дюйми | міліметри |
| ? | 15 |
| ? | 20 |
| 1 | 25 |
| 1? | 32 |
| 1? | 40 |
| 2 | 50 |
| 3 | 80 |
| 4 | 100 |
| 6 | 150 |
Тому не дивуйтеся, коли сантехнік чи продавець в спеціалізованому магазині стане описувати діаметр як одну другу або три четвертих. Просто переведіть розмір в метричну систему, і вам стане простіше зорієнтуватися.
Для з'єднання же перетинів різної величини використовується спеціальний калібратор.
Технічні параметри для різних діаметрів
Зміна перерізу по-різному впливає на параметри виробів:
| параметр | значення | ||||
| Перетин, см | 1,6 | 2 | 2,6 | 3,2 | 4 |
| ДУ, см | 1,2 | 1,6 | 2 | 2,6 | 3,3 |
| Ширина формують шарів, см | 0,2 | 0,2 | 0,3 | 0,3 | 0,35 |
| Маса відрізка довжиною 100 см, кг | 0,115 | 0,17 | 0,3 | 0,37 | 0,43 |
| Обсяг одного погонного метра, л | 0,113 | 0,201 | 0,314 | 0,531 | 0,855 |
| Допустимий нагрів при тиску в 10 бар, проЗ | Від 0 до 95 | ||||
| Допустимий нагрів при тиску в 25 бар, проЗ | Від 0 до 25 | ||||
| Температурний межа, проЗ | 135 | ||||
| Межа витримується тиску під час найбільшого нагріву, бар | 10 | ||||
| Руйнівний тиск під час нагрівання до двадцяти градусів Цельсія, бар | 94 | 87 | 88 | 76 | 67 |
| показник гладкості | 0,069 | ||||
| Коефіцієнт теплоізоляції, Вт / м? К | 0,431 | ||||
| Прочностной показник проклейки, Н / 10 мм | 71 | ||||
| Прочностной показник зварювання алюмінію, Н / мм2 | 58 | ||||
| Відсутність деформацій при нагріванні до 20 проЗ протягом шістдесяти хвилин, МПа | 5,7 | 5,09 | 5,42 | 5,11 | 4,83 |
| Відсутність деформацій при нагріванні до 95 проЗ протягом шістдесяти хвилин, МПа | 3,29 | 3,02 | 3,17 | 3,02 | 2,94 |
| Відсутність деформацій при нагріванні до 95 проЗ протягом ста годин, МПа | 2,92 | 2,68 | 2,82 | 2,69 | 2,61 |
| Відсутність деформацій при нагріванні до 95 проЗ протягом однієї тисячі годин, МПа | 2,56 | 2,35 | 2,51 | 2,43 | 2,3 |
| Стійкість до поперечного розриву, Н | 2870 | 3040 | 3250 | 3420 | 3560 |
| Довговічність з урахуванням дотримання всіх експлуатаційних норм, років | півстоліття | ||||
| Найменший радіус вигину руками, см | 8 | 10 | 11 | 16 | 55 |
| Найменший радіус вигину із застосуванням спеціального обладнання, см | 4,5 | 6 | 9,5 | 12,5 | 18 |
Як бачите, багато характеристики залишаються загальними для будь-яких розмірів, а деякі кардинально змінюються. Наприклад, термін служби, міцність з'єднання шарів і коефіцієнт теплопровідності однакові як для тонких зразків, так і для більш товстих.

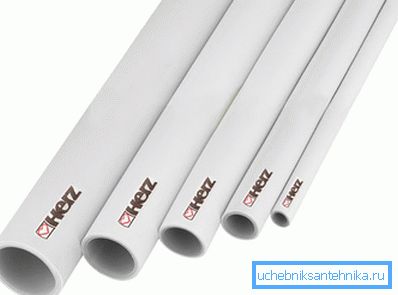

А ось радіус вигину і стійкість до деформацій вже значно відрізняються у різних перетинів: металопластикова труба 16 мм зможе перенести найбільші навантаження.
висновок
Труби з алюмінію і полімеру об'єднують в собі безліч позитивних сторін металевих і поліетиленових виробів, виключаючи їх недоліки. Завдяки цьому вони широко застосовуються в облаштуванні різних трубопроводів, що, в свою чергу, вимагає наявність різноманітних діаметрів.
Розміри перетинів вимірюються в дюймах і зазвичай варіюються від однієї другий до шести. Така відмінність також робить свій вплив і на технічні характеристики виробів, які ми докладно описали вище. Відео в цій статті надасть вашій увазі додаткову інформацію, що має безпосереднє відношення до розглянутих матеріалів.
