Муфти для пнд труб і інші способи їх з'єднання

Якими бувають з'єднувальні муфти для труб ПНД (поліетилен низького тиску)? Чи є у різних видів фітингів будь-які специфічні особливості? Якими ще, крім муфтових з'єднань, способами можна зрощувати труби?

Давайте розбиратися.

муфтові з'єднання

перелік

Давайте перерахуємо всі види муфтових з'єднань, що застосовуються для поліетиленових трубопроводів.

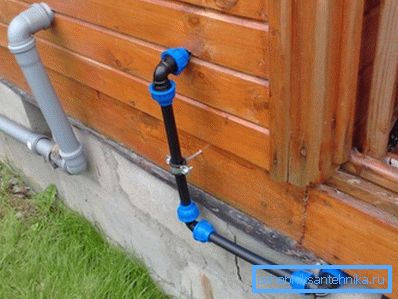

• компресійні фітинги - розбірні, що використовують гумові кільцеві ущільнювачі. Накидна гайка при затягуванні за допомогою наполегливої ​​кільця розпирає ущільнювач; той, в свою чергу, щільно охоплює трубу і герметизує з'єднання.

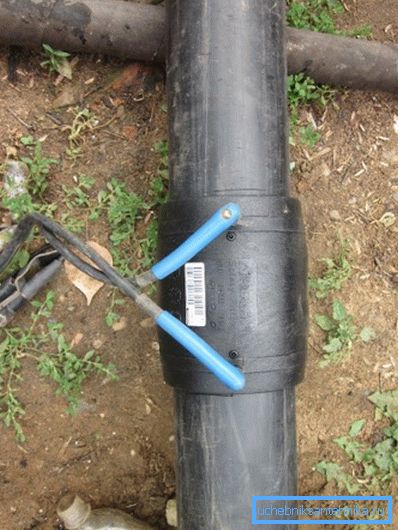

• Електрозварні муфти для труб ПНД - різновид нероз'ємних з'єднань, в яких для оплавлення суміжних поверхонь використовується попередньо встановлена ​​виробником нагрівальна спіраль. Використання електрозварних фітингів дозволяє обійтися без паяльника: досить лише подати на пару контактів 12 вольт з понижувального трансформатора або акумулятора і витримати певну тривалість нагріву.

Цікаво: останнім часом набули поширення зварювальні трансформатори зі зчитувачем штрих-кодів. При читанні маркування вони отримують інформацію про напругу, часу розігріву і охолодження фитинга.

Втім, ця інформація присутня в позначенні і в доступному для візуального зчитування вигляді.

Міцність з'єднання електромуфтового способом не поступається цільної трубі. Єдиний серйозний недолік цих фітингів - досить висока ціна. Наведемо роздрібні ціни на найбільш ходові типорозміри прямих муфт без переходу діаметру.

• розтрубні з'єднання використовуються виключно при монтажі безнапірної каналізації. Напірні ПНД труби діаметрами 50, 110 і 150 мм повністю сумісні з каналізаційними фітингами відповідних типорозмірів і нерідко використовуються замість більш звичних НПВХ труб. Причина - набагато кращі акустичні характеристики поліетилену: товсті і еластичні стінки практично повністю гасять звуки руху стоків.

монтаж

Як своїми руками з'єднати труби за допомогою компресійного фітинга?

1. Труба торцюється спеціальним ножем. У його відсутність можна скористатися звичайною ножівкою з подальшою обробкою краю напилком. Рез повинен бути точно перпендикулярний поздовжньої осі.
2. З внутрішньої і зовнішньої сторін труби знімається фаска. Краще використовувати для цієї роботи калібратор, але, в крайньому випадку, підійде і гострий ніж. Мета - не дати торця задерти або змістити гумовий ущільнювач.

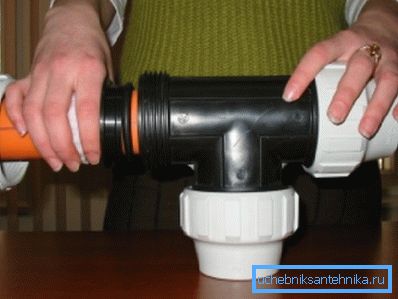

3. На трубу послідовно надягають накидна гайка, зажимное і завзяте кільця і ​​кільцевої гумовий ущільнювач, після чого її торець вставляється в корпус муфти.
4. Кільця і ​​гайка сгоняются до краю і закручуються від руки.

Як виконується зварювання труб ПНД електромуфтового методом?

1. Труба торцюється і зачищається від сміття.
2. Після того, як вона вставлена ​​в фітінг, на його контакти на вказане у маркуванні час підключений до джерела живлення.
3. На час охолодження ділянку трубопроводу зберігає повну нерухомість.

А що з монтажем каналізації з використанням муфт з гумовими ущільнювачами?

Тонкощі всього дві.

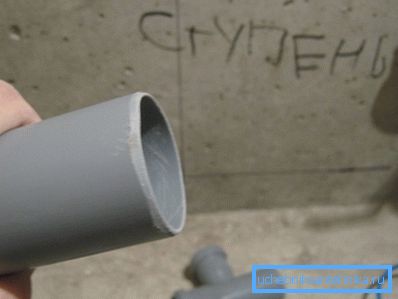

1. З торця труби знімається зовнішня фаска. Цю роботу можна виконати гострим ножем: поліетилен легко ріжеться.

До речі: на відміну від поліпропілену, для різання і зняття фаски з поліетиленової труби не можна використовувати болгарку. Цей пластик має більш низьку температуру плавлення і просто тече при неминучому під час абразивної обробки нагріванні.

1. Зменшити зусилля, необхідне для складання з'єднання, допоможе проста інструкція: на ущільнювач варто нанести трохи мила - рідкого або звичайного.

проблеми

У деяких випадках компресійні муфти для з'єднання труб ПНД починають текти під тиском. Причина завжди одна - неправильна збірка.

Замість того щоб надіти все кільця на трубу, її вставляють в фітінг з ослабленою накидною гайкою; укупі з неякісною обробкою країв це призводить до того, що торець труби не входить в кільцевої ущільнювач, а впирається в нього.

Спосіб усунення проблеми очевидний: достатньо зняти внутрішню фаску і заново зібрати з'єднання, контролюючи стан ущільнювача.

альтернативи

Чи можна при монтажі водопроводу з поліетилену обійтися без муфтових фітингів?

Сварка встик

При складанні трубопроводів з невеликим внутрішнім тиском практикується ручне зварювання встик з використанням примітивного паяльника - плоского нагрівального елементу з тефлоновим покриттям.

Після його розігріву до 210 - 220С торці труб притискаються до нього і після оплавлення поєднуються. Після охолодження і зачистки грата (видавленого за межі шва розплаву) міцність такого з'єднання досягає 60-80% міцності цільної труби.

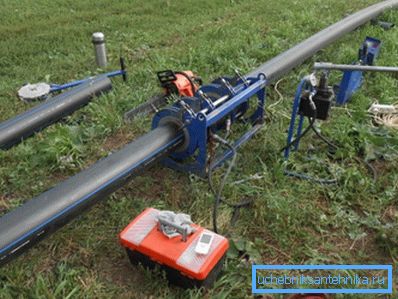

Однак: для напірних водопроводів настійно рекомендується використовувати паяльники з механічною центровкой і контрольованим зусиллям притиску.

Штуцери для зшитого поліетилену

Поряд зі звичайним поліетиленом при монтажі водопроводів часто використовується так званий зшитий. Завдяки нескладної модифікації його молекули утворюють не тільки послідовні, але і поперечні зв'язку, що різко збільшує термостійкість і механічну міцність полімеру.

Одне з властивостей, які надає зшивання цього пластику - механічна пам'ять. При деформації труба швидко повертається до початкового стану.

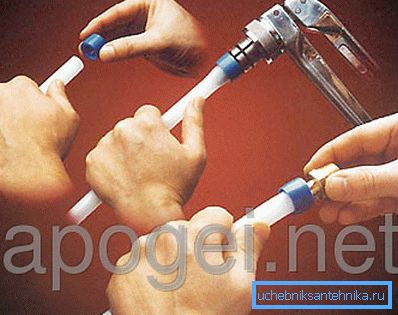

Ця властивість використовується при монтажі за допомогою штуцерів:

1. Труба розширюється за допомогою спеціального інструменту - екстендера.
2. В розтруб вставляється штуцер фітинга.
3. Сузівшаяся і надійно обжавши штуцер труба додатково фіксується на ньому хомутом.

висновок

Сподіваємося, що запропонований увазі читача матеріал допоможе йому вибрати оптимальний для його випадку спосіб монтажу.

Як завжди, відео в цій статті містить додаткову тематичну інформацію. Успіхів!
