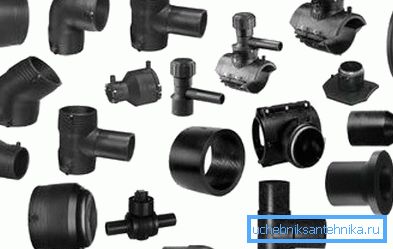

Муфти для поліетиленових труб: 6 основних видів

Пластикові труби впевнено увійшли в наше життя, оперезавши собою водопровідні, газові та каналізаційні системи. Доступна ціна, легка вага і довговічність гарантують їм повсюдну популярність.

А різні види муфт ще й значно спрощують монтажні роботи. Про них і піде мова в даній статті.

переваги

Перш ніж перейти до лікнепу по класифікації муфт, давайте поглянемо на їх плюси:

• Широкий спектр застосування. Вони використовуються в мережах напірного і безнапірного водопостачання, системах газопроводу і каналізації.
• Відсутність температурного зміни обсягу.
• Стійкість до чиниться робочому тиску.
• Несприйнятливість до корозійних процесів.
• Різноманіття форм і розмірів. Крім класичних, існує безліч кутових з'єднань, трійників, хрестовин і інших, що полегшують укладання труб комплектуючих будь-яких діаметрів.
• Довговічність. Труби ПВХ самі славляться тривалим терміном служби, фітинги ж не поступаються їм у цьому.

різновиди

У перевагах ми вже згадали, що існують муфти для різних трубопроводів різних форм і розмірів. Крім цього, вони ще можуть відрізнятися за своїми технічними параметрами і способу монтажу.

По області використання їх класифікація виглядає так:

А тепер розглянемо їх все більш детально:

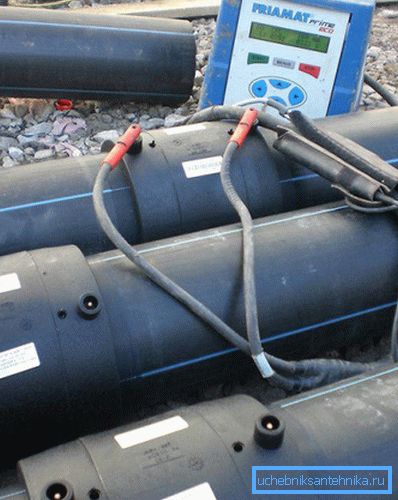

терморезисторні

Інструкція монтажу:

1. Підключаємо зварювальне обладнання до клем, які виходять з розташованої усередині фитинга мідної обмотки.
2. Включаємо апарат.
3. Мідь розігрівається під дією електричного струму.
4. Матеріал муфти під дією високої температури оплавляется, надійно фіксуючи з'єднання труб.

Висока надійність затьмарюється відносно високою вартістю даних комплектуючих і необхідністю наявності зварювального агрегату для їх успішної установки.

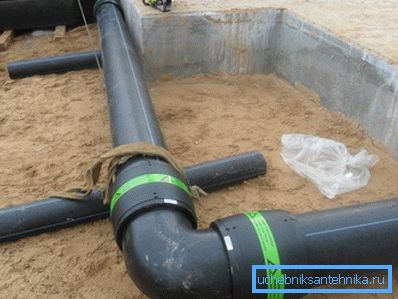

литі

Володіють підвищеною стійкістю до чиниться тиску і застосовуються переважно в напірному водогоні та газопроводі, розташованому під землею. Монтаж здійснюється шляхом зварювання встик.

Порада: якщо ви сумніваєтеся в своїх навичках поводження зі зварювальним устаткуванням, то рекомендується запросити фахівця. У зворотному випадку неякісно виконане з'єднання може привести до розриву, що потребують дорогого ремонту.

компресійні

Компресійні фітинги надзвичайно зручні у використанні. У них фіксація здійснюється за рахунок запрессовки обжимного кільця спеціальної втулкою, що виключає можливість розкручування при гідроудару і різного виду вібраціях.

Можна виділити наступні переваги:

• Відсутність необхідності в використанні зварювального апарату.
• Можливість повторної експлуатації.

Порада: перед повторним застосуванням слід обов'язково замінити ущільнююче кільце. Це єдиний елемент, що піддається зносу.

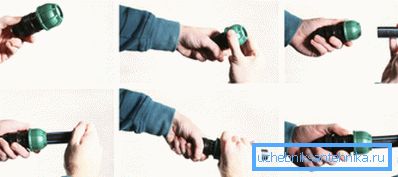

• Легкість використання своїми руками. Для проведення монтажних робіт не потрібна наявність будь-яких спеціальних навичок, а їх швидкість значно збільшується.

• Універсальність. Використовується в поєднанні з трубами з будь-яких матеріалів.
• Низька ціна.

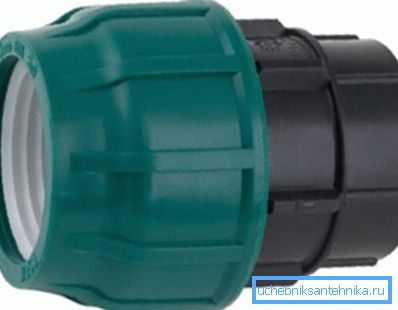

Компресійна сполучна муфта для поліетиленових труб складається з декількох компонентів:

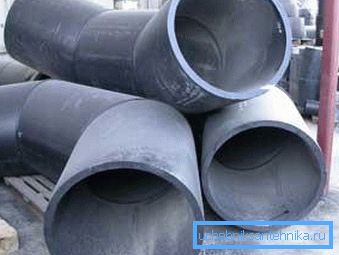

сегментні

Це підготовлені сегменти поліетиленових труб, які також встановлюється за допомогою стикового зварювання під певним кутом.

Відмінні риси:

• Низька вартість.
• Висока якість зварного шва.
• Допустимий тиск 2,5 мПа.
• Витримують температуру до +40 градусів Цельсія.

фланцеві з'єднання

Основним елементом ущільнення при використанні фланців є паронітові прокладки.

плюси:

• Висока герметичність стикувальних елементів.
• Висока швидкість монтажних і демонтажних робіт.
• Простота складання з підключенням різних ємностей, приладів і рушійних елементів механізмів.

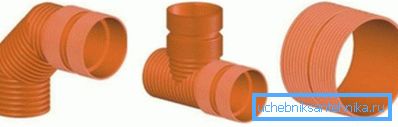

гофра

Якщо водопровід безнапірний, то допускається можливість дешевого з'єднання його компонентів за допомогою гофрованих виробів. Ущільнювачем в такому випадку виступає спеціальна гумова прокладка, що вставляється всередину розтруба.

висновок

Поліетиленові труби на сьогоднішній день застосовуються при створенні водопроводів, газопроводів і каналізацій. Їх з'єднання здійснюються за допомогою спеціальних муфт, які гарантують повну герметичність і тривале функціонування.

Вище ми розібрали всі існуючі види фітингів і особливості їх експлуатації.

Відео в цій статті ознайомить вас з додатковою інформацією, що має безпосереднє відношення до викладеним матеріалам.
