Нарізкарізьблення на трубі: 2 способи створення надійного

Останнім часом більшість трубопроводів, незалежно від їх розмірів і функціонального призначення, виготовляється з пластика або інших сучасних матеріалів. Але іноді виникає необхідність проведення ремонту або монтажу металевих виробів. Тому інструкція про те, як проводиться нарізка трубного різьблення для з'єднання тих чи інших деталей навряд чи буде для вас зайвою.

Різновиди різьбових з'єднань

Існує безліч різних видів різьблення. Розрізняють метричну і дюймову, праву і ліву, а також різні форми профілю. Але в більшості випадків ви будете працювати тільки з трикутної.

Зупинимося на інших розбіжностях.

Дюймова характеризується наступним:

• всі позначення на ріжучому інструменті нанесені в дюймах;
• вигляд збоку виглядає як трикутник, кут вершини якого становить 55 градусів;
• крок між витками більше, тому з'єднання виходить більш міцним.

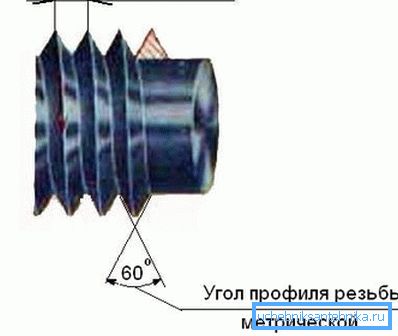

Особливості метричної:

• вимірювання і маркування виробляються в міліметрах;
• кожен виток має вигляд рівностороннього трикутника;
• відстань між сусідніми витками менше, ніж у дюймової.

Перша застосовується для з'єднання водопровідних та водовідвідних систем, а метрична - у всіх інших випадках.

Що стосується інших критеріїв класифікації, то тут все очевидно:

• при правобічної нарізці гайка накручується за годинниковою стрілкою;
• при лівосторонньої нарізці для закріплення необхідно обертати гайку проти годинникової стрілки.

Спосіб 1. Використання електричного інструменту

Сучасною промисловістю випускається безліч електроінструментів, які полегшують і прискорюють роботу як професійних будівельників, так і тих, хто любить щось майструвати своїми руками.

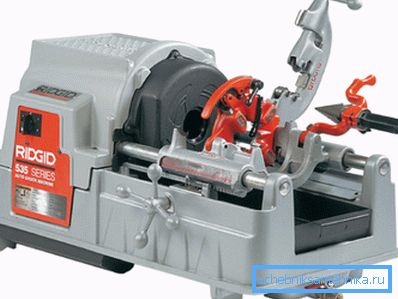

Тому не дивно, що в будівельних магазинах продається верстат для нарізки різьблення на трубах, що дозволяє зробити якісне і надійне з'єднання, особливо на заготовках невеликих розмірів, які важко закріплювати при нарізці вручну.

Цей прилад оснащується потужним електродвигуном з редуктором, що обертає різальний інструмент, в якості якого виступають плашки (Леркі) різного діаметру. Вам достатньо лише натиснути на пусковий важіль і дочекатися закінчення процесу.

Але таке пристосування для нарізки різьблення на трубах має недолік. При обробці великої кількості заготовок плашка може перегрітися і зламатися. Цього не станеться, якщо під час нарізки робити перерви, але тоді виникає питання про доцільність придбання апарату, ціна якого досить висока.

Слід зазначити ще кілька важливих нюансів:

• з використанням електроінструменту дуже важко нарізати довге різьблення в декількох місцях на заготовках, чий діаметр перевищує 1 дюйм;
• верстат для нарізки різьблення на трубах не дозволяє проводити роботу, якщо деталь встановлена ​​занадто близько до поверхні стіни.

Порада! Купувати електричний резьбонарезатель доцільно тільки в тому випадку, якщо ви професійно займаєтеся установкою і ремонтом водопровідних систем, в тому числі з металевих труб. Коли обробляти деталі потрібно лише час від часу, краще купити річний набір для нарізки різьблення на трубах, можливостей якого буде цілком достатньо для більшості сфер застосування.

Спосіб 2. Ручна нарізкарізьблення

Призначення різьблення і приємним інструменти

Перед тим як перейти безпосередньо до процесу роботи, слід визначитися, навіщо взагалі потрібна різьблення.

Справа в тому, що тільки за допомогою такого типу з'єднання стикуються:

• пластикові деталі з металевими;
• запірна арматура та інші подібні деталі;
• сантехнічні прилади.

В даний час для нарізки застосовується:

• спеціальна плашка (лерка);
• Клупи (або як його ще називають клуб для нарізки трубного різьблення).

За допомогою цих інструментів можна здійснити стиковку виробів будь-якого призначення і діаметра.

Порада! Якщо ви не маєте досвіду в слюсарних роботах, доцільно скористатися КЛУПП, який має осьову направляючу, яка полегшує процес. Застосування плашки вимагає деяких навичок. В іншому випадку існує небезпека зіпсувати як інструмент, так і трубу.

Підготовчий етап

Купивши обраний вами інструмент для нарізки різьблення на трубах, приступаємо до виконання роботи.

Спочатку слід належним чином підготувати заготовку:

• труба очищується від слідів корозії, залишків наявного покриття, бруду і пилу до появи характерного металевого блиску;
• з торця заготовки за допомогою напилка знімається фаска;
• місце нарізки добре змащується для полегшення роботи ріжучого інструменту.

Якщо ви використовуєте плашку, рекомендується перед початком роботи потренуватися на відрізку старого трубопроводу. Неправильно зроблене різьбове з'єднання не дозволить якісно з'єднати потрібні деталі.

Крім того, не рекомендується економити при покупці інструменту. Неякісні плашки або Клупи для труб можуть пошкодити весь трубопровід.

Нарізкарізьблення за допомогою плашки

У разі коли вами для виготовлення з'єднання застосовуються плашки, порядок роботи буде наступним:

1. Труба затискається в лещата або фіксується іншим відповідним чином. Необхідно, щоб під час роботи заготовка була повністю нерухома і надійно закріплена.

1. Плашка потрібного діаметру встановлюється в спеціальний утримувач і фіксується там за допомогою відповідних гвинтів.

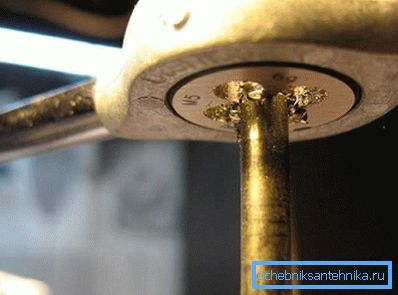

2. На трубу і плашку наноситься мастило, полегшує роботу і оберігає інструменти від пошкодження.
3. Потім слід акуратно помістити інструмент на торці заготовки і, обертаючи його за годинниковою стрілкою, здійснити нарізку першого витка.

1. Пам'ятайте, що плашка повинна розташовуватися строго перпендикулярно заготівлі.
2. Зробивши з'єднання потрібної довжини, відкрутіть інструмент і пройдіться їм по з'єднанню ще раз.

Робота з КЛУПП

Це пристосування дозволяє з легкістю нарізати різьбу навіть недосвідченим майстрам. Воно являє собою ту ж плашку, але додатково обладнану напрямних пристроєм і тріскачкою. Найчастіше продається в наборі з Лерка різних розмірів.

Робота полягає в наступному:

1. Клупп потрібного розміру встановлюється в тріскачку і фіксується.
2. На торець труби і інструмент наноситься мастило.
3. Напрямна надаватися на торець труби. Це гарантує, що ріжучий інструмент буде розташовуватися строго перпендикулярно.
4. Для нарізування слід обертати тріскачку.
5. В процесі роботи потрібно додатково змащувати потрібну ділянку заготівлі.

Причини появи бракованої різьблення

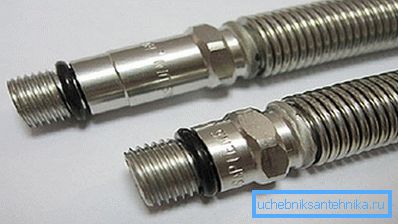

Якщо не дотримуватися перераховані вище вимоги, різьблення може вийти бракованої, що не дозволить якісно і герметично приєднати запірну арматуру або фітинги для каналізаційних труб.

Найчастіше причинами шлюбу є:

• неправильно обрані інструменти - діаметр труби і плашки, крок з'єднання або її вигляд не відповідають один одному;
• неякісні плашки або Клупи - якщо ріжучакромка пошкоджена або затуплена, зробити якісне з'єднання не вийде;
• недостатня кількість мастила;
• використання плашок без відповідного досвіду в роботі.

висновок

Різьбове з'єднання, незважаючи на складності в його виготовленні, є одним з найбільш надійних і довговічних. Детальніше про процес монтажу трубопроводів можна дізнатися з відео в цій статті.
