Обігрів каналізаційної труби кабелем

При укладанні зовнішніх труб системи каналізації рекомендується поглиблювати їх нижче рівня промерзання грунту, але така можливість є не завжди. Тут може вплинути і характеристика грунту, і технічні особливості самої системи. Якщо заглибитися нижче рівня промерзання неможливо і існує велика ймовірність замерзання труби, необхідно передбачити утеплення каналізації. Для цього можна використовувати різні теплоізоляційні матеріали або нагрівальний кабель. Саме про останній варіант і піде мова.

Різновиди нагрівального кабелю

Електричний нагрівальний кабель має певний опір. При проходженні струму він нагрівається і обігріває простір навколо себе. Нагрівають кабелі відрізняються за місцем своєї установки. Такі пристрої можна помістити як зовні труби, так і всередині неї. Багато фахівців рекомендують використовувати саме перший спосіб.

Порада! Монтаж кабелю, що гріє зсередини можна використовувати тільки в крайніх випадках.

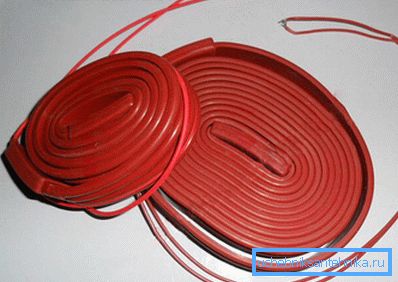

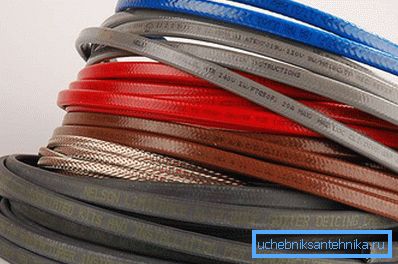

Самі електричні нагрівальні кабелі випускаються декількох видів. А саме:

• Саморегулюючі. Такі пристрої вважаються найсучаснішими. Саморегулюючий кабель здатний змінювати свій опір (а значить, і ступінь нагріву) в залежності від температури навколишнього середовища. Причому на окремих ділянках одночасно може бути різний опір. Така особливість дає можливість істотно заощадити на електриці;
• Резистивні. Найдешевший тип нагрівального кабелю. Він гріється по всій довжині з однаковим ступенем. Щоб пристрій забороняв перегоріло від перегріву, необхідно встановлювати термодатчики;
• Зональний - це аналог резистивного нагрівального кабелю. Їх відмінність в тому, що зональний гріється тільки на певних ділянках, це дає можливість розрізати його на потрібні шматки і утеплювати певні частини каналізаційної системи. Зональний кабель, так само як і попередній потребує встановлення термодатчика.

Також кабелі поділяються за своєю потужністю. Як правило, для систем каналізації використовують вироби з потужністю в 33 Вт на погонний метр.

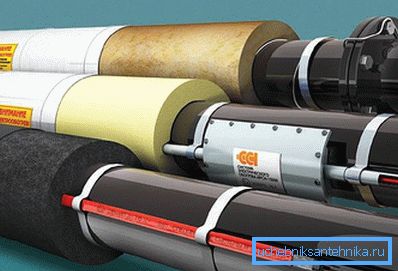

Утеплення зовнішніх способом

Для оснащення гріє кабелем каналізаційних труб зовнішнім способом необхідно підготувати клейку стрічку. Саме з її допомогою можна кріпити кабель до поверхні. Більшість подібних пристроїв мають полімерну захисну оболонку, тому використовувати металеві елементи кріплення не можна.

Порада! Якщо труба зроблена з полімерів, то перед монтажними роботами її слід підготувати. Всю зовнішню поверхню необхідно обмотати фольгоскотчем. Така алюмінієва прошарок дозволить рівномірно нагріватися всій трубі.

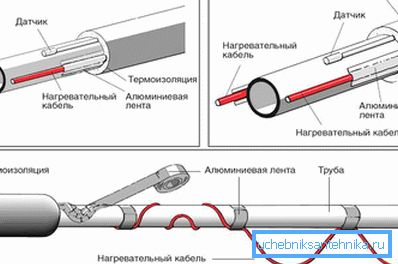

Сам хід робіт з монтажу електричного нагрівається кабелю виглядає наступним чином:

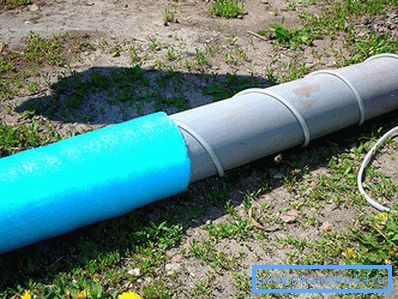

• Кабель розкладається вздовж труби, при цьому можна використовувати кілька паралельних ниток. Таке укладання вважається найбільш бажаною. Якщо дозволяє довжина кабелю, то (при необхідності) можна накрутити його на трубу у вигляді спіралі.
• Проводиться фіксація з використанням клейкої алюмінієвої або інший термостійкої стрічки. При цьому необхідно домогтися щільного прилягання кабелю до труби.
• У місцях з'єднання труб кабель укладається петлею (в 1,5 метра), щоб в подальшому можна було зробити роз'єднання без демонтажу обігріву.
• Паралельно кабелю до труби кріпляться термодатчики (якщо використовується не саморегулюючі пристрої).
• Після монтажу проводиться укладання теплоізоляційного матеріалу. При цьому необхідно забезпечити надійний захист від попадання вологи, тому після утеплювача укладається шар гідроізоляційного матеріалу.

Порада! При укладанні електричного нагрівального кабелю не допускається перетин його жив, особливо це стосується резистивних пристроїв.

Після монтажу теплоізоляційного матеріалу бажано зробити розмітку розташування кабелю, так зменшиться ризик його пошкодження при ремонтних роботах.

Утеплення каналізації зсередини

Бувають випадки, коли помістити електричний нагрівальний кабель можна тільки всередині. Наприклад, якщо система вже створена і необхідність в обігріві з'ясувалася пізніше (з настанням холодів). Таке укладання має деякі недоліки. А саме:

• в деякій мірі зменшується діаметр труби;
• підвищується ризик утворення засмічень;
• може виникнути замикання самого кабелю;
• якщо система має вигини і повороти, то рівномірно розмістити всередині неї нагрівальний елемент буде дуже складно.

Сам процес укладання кабелю виглядає наступним чином:

• в систему монтується спеціальний трійник-муфта;
• далі кабель вводиться в саму трубу;
• після цього проводиться герметизація трійника і підключення кабелю до електроживлення.

Як правило, такий спосіб використовується тільки при боротьбі з уже утворилися крижаними заторами. В цьому випадку введення кабелю всередину труби допоможе швидко усунути проблему.

Деякі рекомендації по монтажу та використання кабелю

При проведенні монтажу та подальшої експлуатації електричного нагріваючого кабелю варто дотримуватися деяких рекомендацій фахівців. А саме:

• довжина однієї нитки кабелю не повинна перевищувати 80 метрів;
• перед установкою теплоізоляційного матеріалу перевірте всю конструкцію на працездатність;
• не допускається включення електричного нагріваючого кабелю, якщо він укладений в бухту;
• сам кабель можна підключити до звичайної розетки або окремому щитку;
• при укладанні людьми не ставте кабель на гострих кутах;
• перед початком монтажу перевірте труби на наявність тріщин і пробоїн;
• при монтажі дотримуйтесь інструкції від виробника, це допоможе істотно збільшити термін служби нагріває кабелю.

Краще купувати саморегулюючий кабель. Такі пристрої служать довше і допоможуть заощадити електроенергію.

Відео

У цьому відео показано облаштування обігріву каналізації, а саме монтаж кабелю, що гріє на трубу:
