Обігрів труб гріє кабелем: як відбувається процес

При будівництві заміських будинків всіх заходів з утеплення комунікацій повинні передбачатися заздалегідь (заглиблення в грунт нижче точки промерзання, утеплювачі з мінеральної вати, пінополістиролу, спіненого поліетилену), але іноді всього цього немає. Ви можете зіткнутися з малозаглиблених траншеєю, трубами, що проходять по неопалюваних приміщеннях, і в таких випадках вас може виручити гріючий кабель для трубопроводів.

Нижче ми розглянемо, що це таке, як його монтують, а також продемонструємо вам відео в цій статті.

утеплення трубопроводу

Гріє кабель

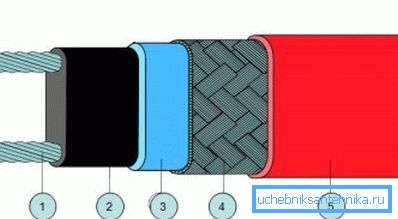

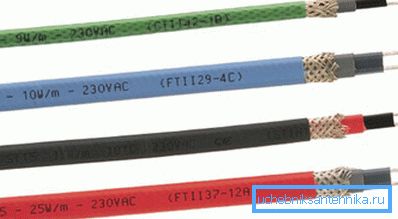

• Саморегулюючий гріючий кабель для обігріву труб здійснюється у вигляді стрічкового обігрівача, де напівпровідникова полімерна матриця нагрівається за рахунок двох паралельних провідників. Примітно, що при монтажі такого кабелю інструкція дозволяє різати його для з'єднання в будь-якому місці, не побоюючись, що там виникне холодна зона. Крім того, така стрічкова конструкція здатна сама регулювати кількість тепла, що виділяється на кожній окремій ділянці, отже, такий кабель не може перегоріти в принципі.
• Завдяки подвійній ізоляції модифікованим поліолефіном пристрій набуває механічний захист (стирання, ударів), захист від активних хімічних речовин, водонепроникність і високі діелектричні властивості. Слід враховувати, що ціна такого резистивного пристрої набагато вище, ніж у ПНСВ, зате тут практично не потрібен постійний контроль, так як регулювання відбувається самостійно.

Що враховувати при розрахунку потужності

Для того щоб правильно вибрати резистивное пристрій, вам в основному треба враховувати три головні чинники, це 1) потужність сторонньої теплоізоляції; 2) матеріал, з якого зроблена труба; 3) діаметр трубопроводу.

Примітка. Якщо ви встановили гріючий кабель для водопроводу всередині труби, то це зовсім не означає, що вона більше не потребує утеплення. Якщо провести додаткову теплоізоляцію мінеральною ватою, пінополістиролом або спіненим поліетиленом, то це значно знизить тепловтрати, отже, витрати на електроенергію теж будуть менше.

монтаж

Примітка. Якщо це буде гріючий кабель для каналізації всередині труби, то його можна купувати з будь-оболонкою, а ось для водопроводу фторополімерная ізоляція повинна мати допуск на харчову придатність.

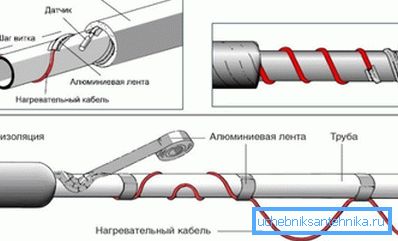

Існує два основних способи, за допомогою яких укладають саморегулюючий гріючий кабель для труб - внутрішній і зовнішній монтаж. Але для останнього методу є деякі варіанти, один з яких вказано на верхньому малюнку, так, його можна підв'язувати уздовж труби в однині по прямій лінії, можна укладати його також з двох сторін, а крім того, його монтують хвилястою лінією або по спіралі.

Але такі варіанти використовуються в основному тільки тоді, коли каналізація або водопровід вже задіяні і виникли проблеми із замерзанням, а крім цього така гріє стрічка застосовується для зимового обігріву дахів (захист від обмерзання).

Перш ніж придбати такий пристрій, вам потрібно переконатися, що воно продається разом з комплектом, призначеним для його переробки, куди входять муфта і сальник, що захищає кабель від проникнення води всередину, під ізоляцію. Крім того, установка кабелю, що гріє всередині труби починається саме з монтажу на нього спочатку муфти, а потім сальника, який щільно прилягає до оболонки.

Зробити це бажано до того, як ви зачистите кінці - так ви полегшите процес - це набагато зручніше і швидше.

Після того, як ви наділи своїми руками муфту і сальник, можна приступати до оброблення та для цього нам знадобиться відступити від краю 100-120 мм. Спочатку надрезаем ізоляцію по периметру, але тільки надрезаем, щоб не пошкодити екран - після надрізу зігніть кабель в цьому місці кілька разів і зріз вийде повним.

Після цього розрізаєте ізоляцію уздовж і знімаєте її (з краю можна відокремлювати її ножем - так зручніше).

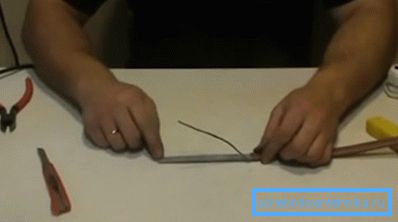

Після того, як ви знімете ізоляцію, перед вами буде екрануюча обплетення, яку потрібно розплести і скрутити в джгутик, як це зроблено на фото вгорі - в подальшому ви підключите його до заземлення. Тепер вам потрібно звільнити нагрівальну матрицю і для цього відступите від краю верхнього зрізу 15-20 мм і дуже акуратно, щоб не пошкодити саму матрицю, надрезаем оболонку по периметру, втім, процес відбувається точно так, як і з верхнім шаром.

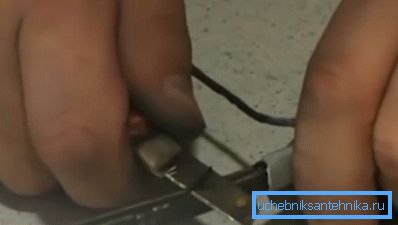

Тепер ви дісталися до самої матриці і вам потрібно очистити дроти для підключення, знявши з них ножем оболонку, але це вже зробити трохи складніше, в порівнянні з двома верхніми ізолюючими шарами, від яких ви позбулися. Для здійснення задуманого розгорніть стрічку ребром і дуже обережно знімайте пластик, точно так, як заточувати олівець - ви бачите фрагмент процесу на верхній фотографії.

Зробіть таку зачистку з двох сторін і акуратно витягніть жили, розвівши їх по сторонам, щоб була можливість обрізати вже непотрібну оболонку - можна, звичайно, розрізати матрицю уздовж, посередині, але з огляду на її жорсткість, вам буде зробити це досить складно.

Тепер, одягаємо на оголені жили спеціальну двухканальную насадку з комплекту, але перш за заливаємо в отвори герметик, щоб забезпечити водонепроникність (після монтажу ще раз додайте герметик в отвори). На кожну жилу (екран в тому числі) надягаєте пластикові трубки з того ж комплекту, а на кінці жив металеві трубки, які затискаєте пассатижами або клемником.

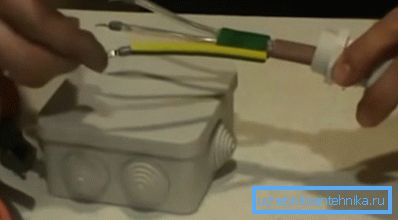

Тепер кабель готовий до підключення в щит або спеціальну коробку, як на верхній фотографії.

Примітка. Зворотний кінець кабелю потрібно загерметизувати. Для цього знімаєте 20-25 мм верхньої ізоляції, залишаєте там 5-7 мм екрану і один з проводів матриці укорочуєте на 5 мм - короткого замикання не відбудеться.

Зверху одягаєте термоусадку з комплекту і підігріваєте її сірником.

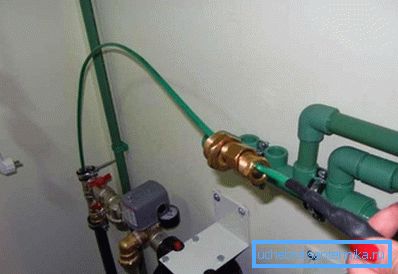

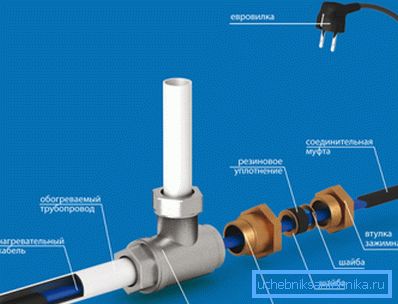

Тепер вам залишається просунути саморегулюючий гріючий кабель всередині труби через фітінг-трійник, підключити клеми і заземлення до джерела живлення і процес обігріву почнеться.

висновок

Весь монтаж кабелю, що гріє всередині труби не займе багато часу - його переробка вимагає набагато більшої уваги і трудових витрат. Точно такий же порядок підключення стрічкового обігрівача і для установки його на даху (дізнайтеся тут, як самостійно виконується прокладка кабелю в трубах різного типу).
