Обігрів труб кабелем: особливості реалізації
Трубопровід в приватному будинку має слабке місце - вразливість перед зимовими морозами, в результаті впливу яких, притікає по трубах рідина може кристалізуватися, що не тільки зупинить роботу системи, але і стане загрожувати її цілісності.
Існує кілька способів боротьби з такою проблемою. Далі ми розберемо найбільш ефективне її рішення, яке включає в себе використання електричного дроту.
Особливості кабельного обігріву
Основними методами для запобігання зледеніння труб, які використовувалися здавна, є занурення конструкції нижче рівня промерзання грунту і утеплення теплоізоляційними матеріалами. Але безліч факторів можуть знизити надійність таких заходів.
Якщо ж використовувати обігрів трубопроводу електрокабелем, то ви будете впевнені в захисті системи від замерзання.
Принцип роботи

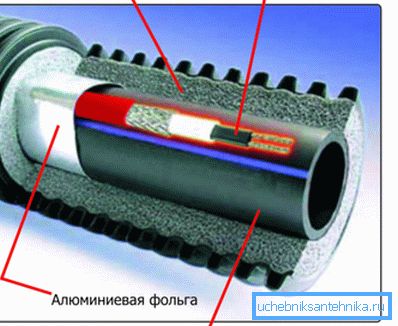

Обігрів здійснюється завдяки кільком комплектуючих:
метод | призначення |
нагрівальний кабель | Це основний елемент, який і здійснює обігрів завдяки що подається на нього електричного струму |
терморегулятор | Заміряє температуру рідини, подає сигнали включення і виключення нагрівальної системі при її певному падінні |
Алюмінієва фольга-скотч | Фіксує кабель на трубі |
теплоізоляція | Збільшує коефіцієнт корисної дії роботи проводу, направляючи тепло строго за призначенням, не даючи йому поширитися в навколишнє середовище |
Порада: якщо застосувати саморегулюючий кабель для обігріву труб, то можна буде обійтися без терморегулятора. Це дозволить спростити систему, зробивши її більш стійкою до поломок.

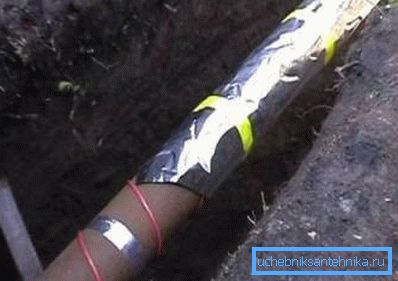

Тобто, на трубі за допомогою фольги-скотча фіксується провід, який потім підключається до електричної мережі, і терморегулятор, який контролює температурні зміни протікає всередині рідини. У момент охолодження подається сигнал, і кабель починає нагріватися, піднімаючи температуру до безпечного рівня.

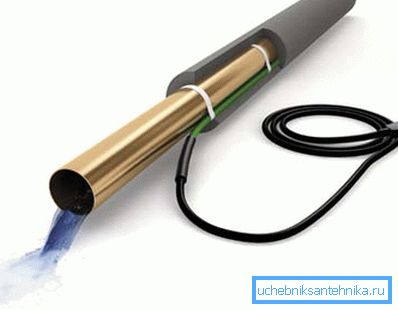

Примітно, що може здійснюватися як обігрів трубопроводів кабелем всередині труби, так і зовні її. Другий варіант при цьому більш поширений і зручний.
переваги
Можна виділити кілька основних переваг даного способу обігріву:
- Гарантована робота каналізації і водопроводу в будь-яку погоду. Поки є електрика, ваші трубопроводів не замерзнуть.

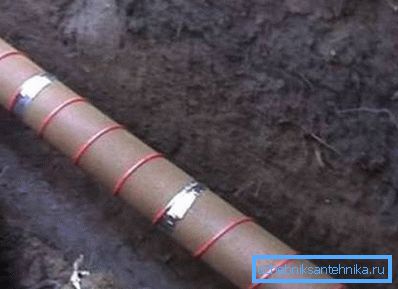

- Можливість розташування труб вище рекомендованої зони. Це дозволить розподілити магістралі раціональніше і зменшить обсяги земляних робіт.
- Відсутність необхідності в ремонтно-відновлювальних роботах після сильних морозів. Адже кристалики льоду, які утворюються в результаті недостатнього утеплення, можуть істотно зашкодити матеріал труб.
Таким чином, ми бачимо, що хоч ціна додаткового девайса і немаленька, економія, яку він надає завдяки своїй функціональності, з лишком окупає її.
монтаж
Щоб створити обігрів водопровідних труб кабелем своїми руками, потрібно в першу чергу розрахувати теплові втрати системи, щоб правильно підібрати потужність.
Порада: у випадку з поліетиленовими і пластиковими трубами можна встановлювати обладнання потужністю понад 15 Вт / м. Воно здатне зашкодити їх структуру.
Розрахунок
Формула знаходження теплових втрат:
Q = (2? 3,14? W? L? (Tвн-tнар) / Ln (D / dтр.нар))? 1,3, де
символ | позначення |
Q | Теплові втрати, Вт |
W | Показник теплопровідності утеплювача, найчастіше це 0,04 [Bт / м? ° C] |
L | Довжина магістралі, м |
tвн | Температура води всередині трубопроводу, ° C |
tнар | Температура навколишнього простору, ° C |
D | Зовнішнє перетин з урахуванням утеплювача, м |
dтр.нар | Зовнішнє перетин без урахування утеплювача, м |
1,3 | Коефіцієнт зміни запасу |
Знаючи величину Q, ми зможемо знайти і оптимальну довжину проводу: Lкаб= Q / Руд. каб, де Руд. каб - це питома потужність дроти.
Укладання

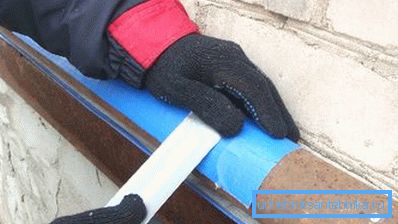

Під час прокладки та фіксації дроти технічна інструкція передбачає дотримання деяких правил:
- Вигин дроту не повинен бути більше його радіусу, так як це призведе до виникнення зламу.
- Виключіть наявність гострих предметів на шляху укладання дроти, вони можуть привести до пошкодження ізоляції.
- Попередньо досліджуйте трубопровід на наявність течі і інших пошкоджень. Якщо такі будуть виявлені, то монтаж кабелю виключений до закінчення ремонтних робіт.
- Не слід включати в мережу провід, який змотав в рулон, від цього може стати причиною пожежі і замикання.
- Обов'язково після установки обігріває системи укрийте її теплоізоляцією. У зворотному випадку ви будете гріти з її допомогою не знаходиться всередині рідина, а навколишнє трубопровід землю.
висновок
Замерзання води в трубах загрожує не тільки припиненням роботи трубопроводу, а й його пошкодженням. Найбільш ефективний спосіб цього уникнути - встановити обігрів нагрівальним кабелем.
У такому випадку навіть розташування системи вище рівня промерзання грунту не буде критичним. Розрахунок довжини проводу і особливості його укладання викладені вище.
Відео в цій статті надасть вашій увазі додаткову інформацію. Подбайте про свою систему водопостачання належним чином.
