Обігрів труб водопостачання і систем каналізації: методи і

В яких випадках застосовується електрообігрів водопровідних труб і каналізації? Які нагрівальні елементи можна використовувати? Як їх правильно монтувати?

Давайте спробуємо відповісти на ці питання.

Коли необхідний обігрів

Власне, відповідь на це питання цілком передбачуваний: примусовий нагрів потрібен там, де труби в процесі експлуатації можуть охолоджуватися нижче точки замерзання.

Чому це може статися?

• Обігрів водопровідних труб і каналізації волею-неволею доводиться забезпечувати там, де немає можливості прокласти їх нижче рівня промерзання. Типовий приклад - вічна мерзлота: в північних регіонах країни грунт часто промерзає на 3-5 метрів і не відтає за літо.

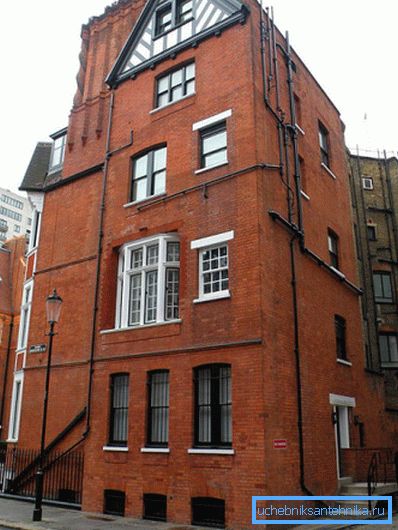

• Теплий клімат, як не парадоксально звучить, теж змушує встановлювати підігрів. Теплі зими з вкрай рідкісними заморозками в деяких випадках роблять заглиблені або приховану прокладку комунікацій просто-напросто недоцільною. Так, каналізацію і воду в надбудованим над капітальним будовою мансарду куди простіше протягнути по фасаду, не псуючи внутрішню обробку будинку.

До речі: падіння температури до 3-5 градусів морозу не приводить до замерзання води в трубах. Як багато разів переконувався автор, проблеми починаються з досягненням нічними морозами приблизно 10-градусної позначки. Причини - висока мінералізація водопровідної води, зсувна точку замерзання, і теплі випари стічних вод в каналізації.

Інструменти

Яким може бути обігрівач труб водопостачання і каналізації?

резистивний кабель

Найпростіше рішення - так званий резистивний кабель, ізольований провідник з постійним питомим опором. При проходженні струму він буде виділяти теплову потужність, в точності дорівнює споживаної електричної потужності.

Та, в свою чергу, розраховується як добуток напруги на силу струму; сила струму же дорівнює результату ділення напруги на загальне електричний опір провідника.

Очевидно, що, регулюючи довжину нагрівального елементу з відомим питомим опором, неважко домогтися виділення їм необхідної теплової потужності на кожному погонному метрі.

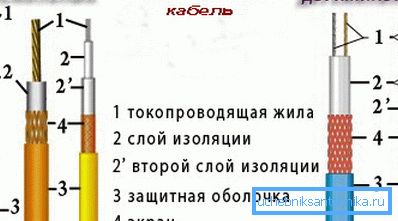

Резистивний кабель може бути як одножильним, що передбачає укладання замкнутою петлею, так і двожильним, що вимагає установки кільцевої муфти.

Головне і, мабуть, єдина перевага рішення - його невисока ціна. Головний недолік - мінімальна гнучкість у виборі конфігурації: покупець змушений використовувати нагрівальний елемент строго певної довжини.

Саморегулюючий кабель

Ця проблема дуже дотепно вирішена в конструкції саморегульованого кабелю, перерізом більше нагадує стрічку.

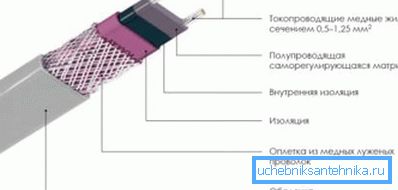

Як влаштований стрічковий обігрівач для водопровідних труб і каналізації?

• До нульового і фазового контактам підключаються два мідних одножильних провідника, що йдуть уздовж всього кабелю.
• Між ними розташована провідна матриця, що представляє собою, спрощено кажучи, суміш пластику з високим коефіцієнтом теплового розширення і вугільного пилу.
• Зовні може бути присутнім заземлена обплетення, що екранує електромагнітне поле при спіральної укладанні нагрівача.

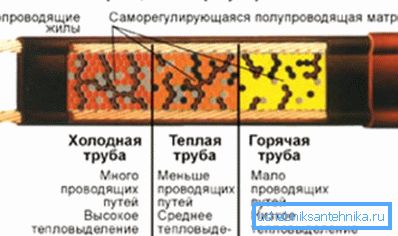

Як працює ця схема?

• При подачі живлення проводить матриця за рахунок проходження струму починає нагріватися.
• Там, де нагрів не компенсується інтенсивним теплоотводом, розширення матриці викликає різке збільшення її електричного опору: частки провідника віддаляються один від одного. В результаті, чим сильніше нагрітий ділянку кабелю, тим. слабкіше він гріється.

Чим це добре?

• Такий кабель економічний. У теплу погоду він різко знижує споживання електроенергії.
• Він не боїться перехлестов і викликаного ними локального перегріву.
• Нарешті, довжина провідника може бути абсолютно будь-який - аби споживання електроенергії не перевищило пропускну здатність струмоведучих жил.

Нюанс: при будь-якій довжині кабель повинен бути забезпечений кінцевими муфтою - ретельно ізольованою перемичкою. Ізоляція є кілька термозбіжних трубок, під які перед усадкою нанесено невеликий кількість силіконового герметика.

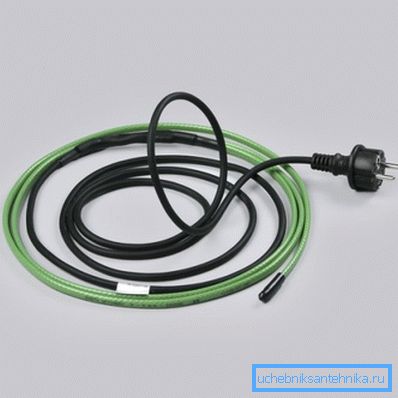

Крім того, другий кінець кабелю забезпечується струмоведучих проводом і електричною вилкою; при наявності обплетення вилка повинна мати контакти заземлення.

Як підібрати оптимальну потужність саморегулюючого кабелю?

монтаж

Чи важко своїми руками організувати електрообігрів труб водопостачання і каналізації?

зовні труби

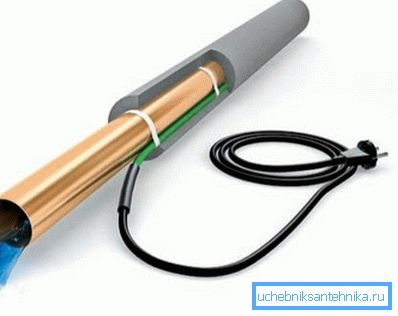

Найпростіша інструкція по монтажу зводиться до укладання нагрівального елементу уздовж труби в теплоізолюючих шкаралупі. Кабель може укладатися поздовжньо або навивається спіраллю.

Для фіксації кабелю рекомендується використовувати алюмінієвий скотч. Рекомендація пов'язана з тим, що його поверхня, що відбиває сприяє зменшенню втрат тепла за рахунок інфрачервоного випромінювання.

Однак: на вигинах трубопроводу краще скористатися поліетиленовими хомутами. Саморегулюючий кабель досить пружний і при спробі примотати його до труби просто-напросто рве скотч.

Зовнішня укладання проста, але має на увазі великі нецільові втрати тепла. Навіть в пенопластовой шкаралупі істотна частина споживаної потужності буде марно розсіюватися в просторі.

усередині труби

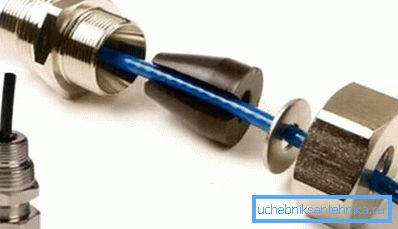

Обігрів водопроводу всередині труби набагато більш ефективний, але вимагає вирішення проблеми герметизації точки входу кабелю. Для цієї мети використовуються спеціальні фітинги з гумовими або силіконовими ущільнювачами: при затягуванні накидної гайки ущільнювач щільно обжимають кабель.

Чи можна укладати гріючий кабель в каналізаційну трубу або септик?

Зазвичай робити це настійно не рекомендується. Однак тут потрібно розуміти одну тонкість.

Зовнішня оболонка будь-якого кабелю, що гріє - полівінілхлорид, той самий виключно стійкий до агресивних середовищ пластик, з якого роблять каналізаційні труби. А ось термоусадка відрізняється куди меншою стійкістю до агресивного середовища стічних вод і за пару-трійку років просто розчиняється в них.

Звідси - очевидний висновок: гріти зсередини можна і каналізацію; однак муфти кабелю повинні бути будь-яким способом виведені за її межі. Крім того, не варто забувати про можливість засмічень: при прочищення трос або дріт можуть пошкодити кабель.

висновок

На якому із способів обігріву зупинитися - читачеві, зрозуміло, належить вибрати самостійно. Вся необхідна інформація знаходиться в його розпорядженні.

Як завжди, кілька додаткових матеріалів запропонує відео в цій статті. Успіхів!
