Обігрів водопроводу: особливості та установка резистивного

Якщо проектування об'єкта досить продумано і там відсутні різні економні варіанти, то обігрів водопровідної труби теж передбачається заздалегідь і в доробках по завершенню будівництва не потребує. До таких заходів відноситься прокладка трубопроводу глибше точки замерзання грунту на 50 см, а також його утеплення мінеральною ватою, пінопластом або екструдованим пінополістиролом в підвалах або всередині несучих стін.

Але таке, на жаль, не завжди можливо, тому, в форс-мажорних ситуаціях можна використовувати резистивний кабель, про що ми вам розповімо нижче, а також покажемо відео в цій статті.

утеплення

резистивний кабель

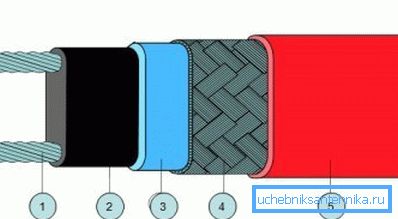

Саморегулюючий кабель, яким можна зробити відігрівання водопроводу, робиться у вигляді товстої стрічки, де полімерна матриця гріється за рахунок паралельних напівпровідників.

Така система розрахована на самозбереження, тобто, напівпровідники регулюють свою температуру нагрівання самостійно, отже, перегорання даної системи в принципі неможливо. Крім того, такий провід можна розрізати в будь-якому місці, якщо його довжина перевищує необхідну, але не можна робити на ньому скручування.

Модифікований поліолефін, який нанесений в два шари на гріючий кабель, створює чудову механічну захист від стирання і ударів, хімічних активних речовин (розчинники, ацетон, нафтопродукти), а також служить чудовим діелектриком.

Якщо ви хочете придбати резистивний кабель такого типу, то не забувайте про те, що його ціна набагато вище, ніж у ПНСВ, зате ви цілком звільняєтесь від контролю за температурою і напругою.

Монтаж і попередній розрахунок

При виборі резистивного пристрої вам доведеться враховувати три основних параметра для його установки:

• Діаметр водопровідної труби;
• Матеріал, з якого зроблений трубопровід;
• Потенційну потужність теплоізоляції поверх дроти.

Таблиця співвідношень діаметра труби до товщини сторонньої теплоізоляції

Примітка. При обігріві водопроводу резистивним проводом інструкція по монтажу також передбачає додаткову теплоізоляцію пінопластом, екструдованим пінополіетиленом або мінеральною ватою. В іншому випадку половина енергії буде розтрачуватися даром, тобто, йти в простір.

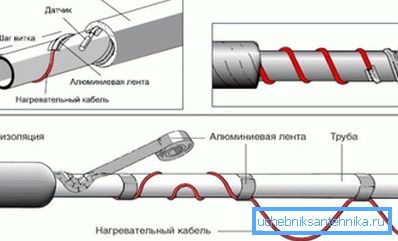

• Монтаж резистивного гріє дроти може здійснюватися двома способами - зовнішнім і внутрішнім. Зовнішню укладку можна робити декількома способами - прокласти кабель по прямій лінії з одного боку труби, або дві стрічки з двох сторін, але можна також укласти його хвилястою лінією і навіть обмотати навколо, але останній варіант доставить багато клопоту. Такий поверхневий монтаж в основному виробляється в тих випадках, коли система водопостачання або каналізації вже зібрана і запущена в експлуатацію.

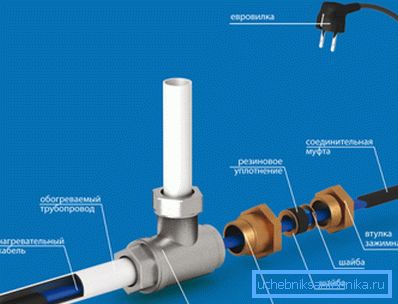

• У тих випадках, коли ви купуєте резистивний нагрівальний кабель для внутрішнього монтажу, вам слід переконатися в тому, що вам продають весь комплект, в який, крім дроти, входить муфта з сальником для герметизації введення, а також обробний набір для з'єднання. Перш ніж почати зачистку решт, вам слід надіти на провід муфту з різьбленням, а потім і сам сальник, який повинен щільно притискатися до поліолефінової оболонці (захист від протікання).

• Перш за все, вам потрібно буде розплести кінець екранованої обплетення, і для цього очистіть полиолефиновую оболонку, приблизно, на 30-40 мм і скрутіть екран у вигляді джгутика - він буде потрібно вам для заземлення. Після цього, зніміть наступний шар поліолефіну на 15-20 мм, щоб зачистити гріють кінці, як це показано на верхньому фото, тільки прослідкуйте за тим, щоб у заземлення не було можливості контактувати з гріючої матрицею.

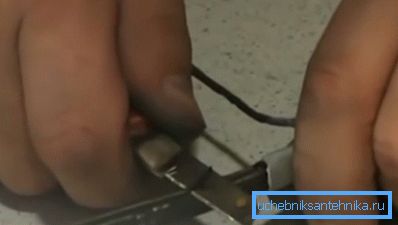

• Тепер приступаєте до оброблення самої матриці і для цього найкраще розгорнути кабель боком і обережно, немов заточувати олівець, зняти ізоляцію спочатку з одного, а потім з іншого боку. Після цього розведіть мідні жили на всі боки і виріжте ізоляцію з середини. Не намагайтеся робити інакше - матриця досить жорстка і знімати її найкраще саме таким способом.

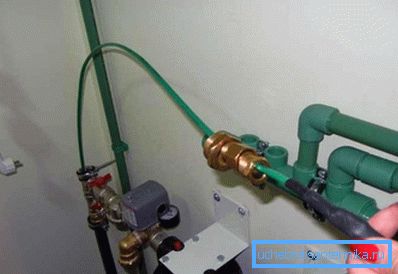

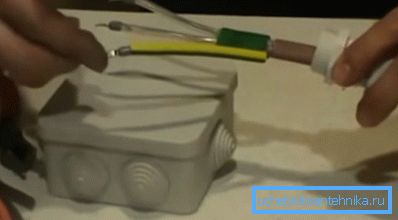

• Для з'єднання двох шматків вам знадобиться двоканальний адаптер з комплекту, поглиблення якого ви попередньо заливаєте герметиком, який теж поставляється в складі обладнання. На кінці дроту також надягають спочатку пластикові, а потім металеві трубки, які розплющуються пассатижами у вигляді клем, які заводяться в щит або спеціальну коробку, як на верхньому зображенні. Після цього заведіть кабель всередину трубопроводу через трійник і закрутіть герметизирующую муфту, яку ви надягали на самому початку.

Рекомендація. Коли ви вибираєте резистивний дріт для обігріву водопровідних труб, то вам слід звернути увагу на сертифікацію ізоляції - вона повинна бути придатна до вживання для харчових продуктів. Якщо такий сертифікат відсутній, то провід можна використовувати тільки для установки в системі каналізації.

висновок

Після закінчення монтажу вам потрібно загерметизувати кінець кабелю своїми руками і для цього обробити його, як і для з'єднання. Тільки в цьому випадку вам потрібно кінці зробити різної довжини, тобто, відрізати один вищий від другого на 5 мм далі разом з матрицею і залити герметиком.
