Обтиск металопластикових труб

При проведенні робіт з монтажу та експлуатації систем опалення та водопостачання часто доводиться з'єднувати труби між собою. Раніше, коли при цьому застосовувалися тільки металеві труби, питання вирішувалося в більшості випадків за допомогою нарізного сполучення. Однак з розвитком хімічної промисловості набули досить широкого поширення металопластикові труби, організувати міцне і герметичне з'єднання яких за допомогою різьблення не представляється можливим. Виходом із ситуації є технологія, іменована як обтиск металопластикових труб, при якій елементи з'єднуються між собою спеціальними сполучними елементами. Про те, як саме це зробити і які існують при цьому нюанси, піде мова далі.

суть процесу

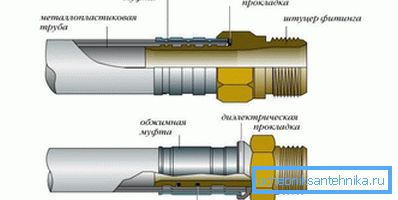

Для обжимного з'єднання металопластикових труб зазвичай використовуються спеціальні сполучні елементи, звані фітингами. Вони можуть мати деякі конструктивні відмінності один від одного, але в основному складаються з головної частини, що вставляється всередину труби і обжимного кільця (його ще називають гільзою), що надівається на трубу зовні і службовця для безпосереднього її обтиску.

В результаті використання такого з'єднувального елемента виходить герметичне і міцне з'єднання, яке не вимагає застосування будь-яких спеціальних ущільнювачів. Варто додати, що для з'єднання не потрібні ніякі складні технічні пристосування, а провести всі роботи можна своїми руками, що дозволить заощадити кошти, а також прискорити процес.

етапи робіт

Всі етапи роботи повинні проводитися з дотриманням максимальної акуратності, а також правил техніки безпеки.

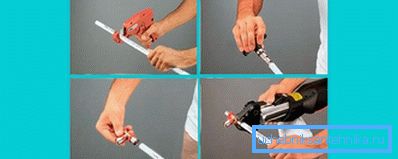

• Перше, що варто зробити, - це відміряти і відрізати за розміром підлягають до з'єднання труби. Для різання таких труб використовуються спеціальні кусачки. Для приведення їх у робочий стан рукоятки розводяться максимально в сторони. Далі, здійснюючи здавлюють руху ручками, потрібно надрізати трубу в потрібному місці, після чого трохи її провернути і продовжити різати. Так, поступово провертаючи трубу, її необхідно відрізати повністю.
• Далі трубу необхідно відкалібрувати. Справа в тому, що при різанні вона найчастіше набуває овальну форму, а спеціальним калибратором цей дефект усувається. Пристосування вставляється всередину труби і за допомогою обертальних рухів вирівнює торець труби до круглої форми. При цьому проводиться зняття внутрішньої фаски з труби. Ця дія необхідно для того, щоб з'єднувальний штуцер вставлявся всередину труби якомога простіше і не були пошкоджені гумові ущільнювачі.
• Після проведення зазначеної роботи на трубу надівається обтискна муфта. Вона нагадує широку шайбу і поставляється в комплекті зі штуцером.
• Потім в трубу вставляється основна частина з'єднувального елемента - штуцер. Необхідно стежити за тим, щоб всі гумові прокладки, які передбачені його конструкцією, були на місці. Також не варто забувати і про наявність спеціального кільця ущільнювача. До речі кажучи, воно необхідне не тільки в якості додаткового ущільнювача, а й для того, щоб метал штуцера і металева сітка, яка входить до складу труби не вступали в контакт і не корродіровалі.

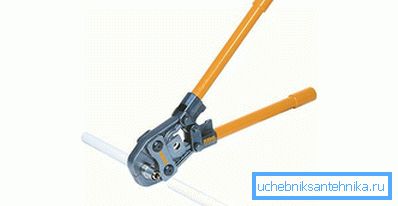

• Коли місце з'єднання буде готово, можна приступати до безпосереднього обтиску. Для його проведення повинен бути використаний спеціальний інструмент. Це можуть бути електричні або механічні прес-кліщі. Електроінструмент такого типу можна зустріти лише в спеціалізованих організаціях, так що опис його роботи недоцільно, а ось механічні прес-кліщі - інструмент більш поширений і рекомендований до використання в домашніх умовах. Для приведення його в робочий стан, рукоятки необхідно розвести в сторони на 180 градусів, після чого розкрити робочу обжимную головку, в яку потрібно вставити спеціальні ущільнювальні втулки, відповідні діаметру труби. Після чого інструмент розміщується поверх місця з'єднання і шляхом стиснення руків'я проводиться обтиск сполучної муфти навколо труби і вставленого в неї штуцера. Потім рукояті розлучаються в сторони і прес-кліщі знімаються.

В результаті описаних маніпуляцій виходить щільне, міцне і герметичне з'єднання. Метод простий в застосуванні і універсальний. Його можна використовувати при з'єднанні труб, які передбачається розташовувати таємно і які не виступатимуть. Сполучні фітінги подібного типу випускаються самих різних форм і конфігурацій і можуть вирішувати досить велике коло завдань.

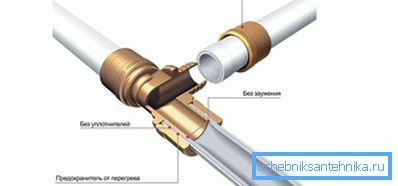

Насувні прес-фітинги

Варто зауважити, що вищеописаний метод обжимного з'єднання металопластикових труб не є єдиним. Тут варто згадати з'єднання за допомогою так званих насувних прес-фітингів. Цей спосіб використовується в випадках, коли потрібно більш щільне і надійне з'єднання труб. Як правило, це потрібно, якщо передбачуване тиск в трубах буде значним. Суть процесу в цілому схожа на попередній метод, але має певні особливості.

• Спочатку труба також відрізається за розміром.
• Далі на неї надівається обтискна муфта.

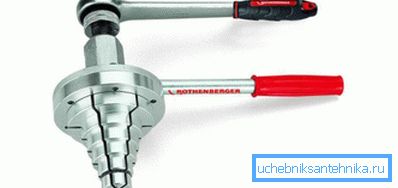

• Потім торець труби необхідно обробити спеціальним інструментом, званим еспандером. Його робота полягає в тому, що він розширить торцевої ділянку труби і в результаті вийде щось на кшталт розтруба.

• Після зазначених робіт всередину труби вставляється штуцер.
• Після цього за допомогою спеціального гідравлічного преса на місце з'єднання насувається сполучна муфта. Це само по собі дасть досить щільне з'єднання.
• Завершальним етапом робіт є остаточне закріплення з'єднання, для чого використовується спеціальний прес для обтиску, який створить максимально міцне і герметичне з'єднання.

Як і в попередньому випадку, різновидів з'єднувальних фітингів, що підходять для цього методу, існує більш ніж достатньо. На ринку можна знайти елементи самих різних модифікацій і конфігурацій.

Порада! Для робіт з конкретним типом труб виробником рекомендується конкретний тип з'єднання, а також цілком певні моделі сполучних фітингів.

Серед аргументів на користь описаних способів з'єднання можна назвати технологічну простоту робіт і герметичне, міцне і довговічне з'єднання труб. Однак справедливості заради варто сказати, що є і певні недоліки. Точніше кажучи, недолік має не сам спосіб з'єднання, а то, що при його використанні потрібно застосування спеціального інструменту, який є далеко не у всіх. Придбання прес-кліщів для одноразового з'єднання навряд чи доцільно, але можна спробувати взяти інструмент в оренду і багато магазинів йдуть на такі поступки. В іншому ж метод характеризується тільки з позитивної сторони. Для повноти розуміння процесу можна ознайомитися з відповідними відео, які допоможуть розібратися у всіх тонкощах.
