Як влаштовані обтискні фітинги для мідних труб? А аналогічні по функціональності пристосування для сталі (звичайної і гофрованої нержавіючої), металопластика і поліетилену? Якщо є у цього класу фітингів якісь специфічні проблеми? Давайте спробуємо розібратися.

мідь

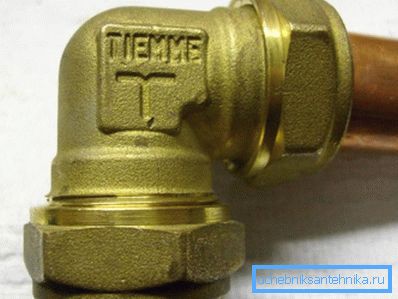

Те, як виконується з'єднання мідних труб обтискними фітингами, залежить від типу цих фітингів.

м'який ущільнювач

В цьому випадку герметичність забезпечується розпиранням гумового або силіконового кільцевого ущільнювача, який затискається між корпусом фітинга і розпірні кільцем при затягуванні гайки. Спосіб складання з'єднання, в общем-то, досить очевидний.

На трубку відповідного діаметру по черзі надягають:

1. Накидна гайка.
2. Стопорне кільце.

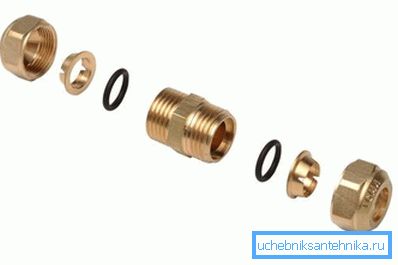

3. Ущільнювач.

Потім трубка вводиться в корпус фітинга, після чого накидна гайка затягується - спочатку від руки, потім на 1-2 обороту за допомогою пари розвідних або комбінованих ключів. Один фіксує положення корпусу, другий обертає гайку.

Переваги такої схеми з'єднання очевидні: воно не вимагає підрізування і калібрування краю труби і може бути виконано своїми руками з використанням найпростішого інструменту.

Ціна простоти монтажу - досить помірна надійність: при значних механічних навантаженнях вирвати трубу із з'єднання цілком реально. Звідки взятися навантажень? Навскидку - хоча б при гідроударі, що супроводжує подачу води; втім, ігри дітей активного віку як мінімум не менш руйнівні для сантехніки.

розтрубне з'єднання

Друга схема з'єднання призначена для отожженной міді і використовує її пластичність, здатність деформуватися під навантаженням. Герметичність забезпечується розпираючий кінець труби конусом, до якого її притягує накидна гайка і кільце ущільнювача. З'єднання міцніше і, що важливо, довговічніше: воно збереже герметичність навіть при тривалому сильному перегріванні, згубний для гуми.

Інструкція по збірці з'єднання в цьому випадку значно складніше.

1. Труба торцюється спеціальним ножем. Торець повинен бути строго перпендикулярний її осі.
2. Потім на неї сгоняются накидна гайка і кільце ущільнювача.

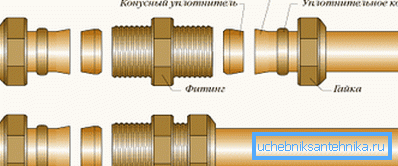

3. Край развальцовивается так, щоб конусний ущільнювач увійшов всередину, після чого він притягується накидною гайкою і кільцем ущільнювача до корпусу фітинга.
4. Затягнута від руки гайка підтягується парою ключів. Не перестарайтеся з зусиллям: і зірвати різьбу на латуні фитинга, і розірвати накидну гайку досить легко.

металопластик

Як влаштовані обтискні фітинги для металопластикових труб?

Труба відрізняється від більшості альтернативних рішень невисокою кільцевою жорсткістю. Це її властивість компенсується штуцером, який використовується в якості оправлення: розрізне кільце обжимає край металополімерного трубопроводу на його поверхні.

Додатково герметизують з'єднання:

• Шайба з фторопласту між торцем труби і опорним майданчиком фитинга. При затягуванні гайки торець притискається до неї стягують розрізним кільцем.
• Пара кільцевих прокладок, одягнутих на штуцер в проточенной на його поверхні борозенки.

Як монтуються обтискні фітинги на металопластикові труби?

1. Труба торцюється ножем для різання металопластику.

Втім: автор прекрасно обходиться болгаркою з ріжучим кругом по металу. Головне - зробити рез, строго перпендикулярний до поздовжньої осі.

1. Вона калибруется будь-яким предметом відповідного діаметру. Мета - усунути овальність поблизу торця.
2. З внутрішньої сторони знімається фаска. Ця проста міра допоможе не зам'яти гумові кільця ущільнювачів.
3. На трубу сгоняются накидна гайка і розрізне кільце, після чого вона надівається на штуцер. Гумові колечка можна попередньо змастити рідким милом. Головне - не порвати їх і не змістити до шайбі.
4. Розрізне кільце зміщується до торця, після чого затягується накидна гайка - вручну, потім парою ключів.

сталь

Обтискні фітинги для сталевих труб - звичайних, з чорної й оцинкованої сталі, і виконаних з гофрованої нержавіючої сталі - влаштовані практично однаково. Власне, їх конструкція в точності повторює вже вивчені нами пристосування для з'єднання твердої міді: ті ж накидні гайки, стопорні кільця і ​​кільцеві ущільнювачі.

Як монтувати таке з'єднання в разі труби з чорної сталі?

1. Поверхня труби ретельно зачищається від нашарувань фарби і іржі. Роботу нескладно виконати гострим ножем.
2. Якщо присутній овальність - вона усувається. При деякому навику для цієї мети можна використовувати звичайний газовий ключ.

Зверніть увагу: він може залишити на поверхні глибокі подряпини, що неприпустимо. Якщо це сталося, не полінуйтеся прибрати застрягання напилком.

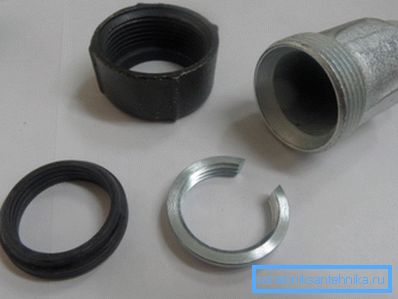

1. Послідовно зженете на кінець труби накидну гайку, розрізне кільце і ущільнювач.
2. Вставте конструкцію в корпус і затягніть гайку парою ключів.

У разі гофрованої нержавіючої сталі, зрозуміло, перші два пункти можна опустити.

поліетилен

Обтискні фітинги для поліетиленових труб, на відміну від всіх описаних вище, виготовляються не з металу (латуні, міді або сталі), а з того ж поліетилену. Ще одна істотна відмінність - в тому, що вони монтуються без інструментів: гайки затягуються тільки і виключно від руки.

Корисно: максимальний діаметр компресійних фітингів на поліетилен з урахуванням цієї особливості обмежений 32 міліметрами.

Пристрій з'єднання практично не відрізняється від описаних вище: герметичність забезпечується кільцевих ущільнювачем, який при затягуванні накидної гайки розпирається затятим кільцем. (Див. Також статтю Зливні труби: особливості.)

Як монтувати з'єднання?

1. Всі поверхні очищаються від забруднень.

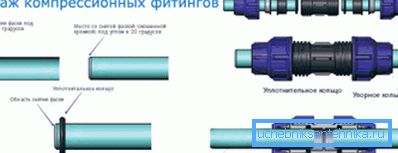

2. З торця знімається зовнішня фаска. Вона дозволить трубі увійти в фітінг з мінімальним опором.
3. Накидна гайка, завзяте і ущільнювача кільця сгоняются від торця труби, а потім, після того, як вона вставлена ​​в корпус, назад. Різьба, як ми пам'ятаємо, затягується винятково від руки.

проблеми

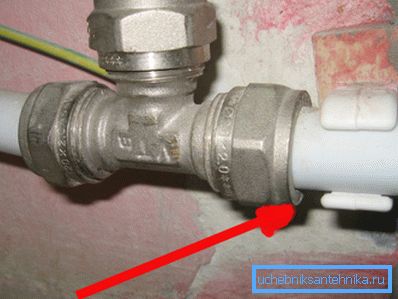

Зрозуміло, без них не обійшлося. Перелічимо найбільш характерні проблеми компресійних з'єднань.

висновок

Сподіваємося, що запропонований увазі читача матеріал допоможе йому в самостійному монтажі і ремонті сантехніки. Як завжди, відео в цій статті містить додаткову тематичну інформацію. Успіхів!
