Однотрубна система опалення приватного будинку самому

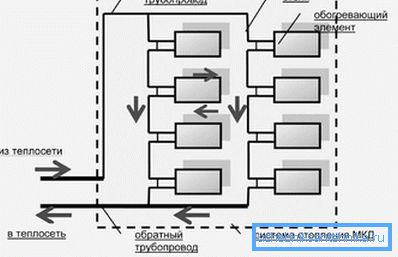

У певний період історії нашої країни одним з пріоритетних завдань держави стало забезпечення всіх громадян доступним житлом. По всьому СРСР почали зводити «хрущовки». Такі багатоквартирні будинки мали малу площу квартир і зводилися дуже швидко. Щоб знизити витрати на зведення, придумували різні нові схеми і пристосування. Те ж саме торкнулося і опалення. Для зниження витрати труб були придумана однотрубна система. З тих пір ця проста, але досить ефективна конструкція стала широко застосовуватися і в приватному житловому будівництві. У цій статті ми розповімо, як монтується однотрубна система опалення приватного будинку своїми руками.

Плюси і мінуси системи

Однотрубна система опалення має свої позитивні і негативні сторони. Знаючи про ці особливості, можна точно відповісти, яку систему однотрубна або двотрубна краще. Отже, почнемо з плюсів:

1. Найголовніша перевага - це економія. При однотрубної системі немає необхідності в перемичках у батарей, зворотних стояках та інших елементах. Це дає практично дворазове зменшення витрат труб у порівнянні з двухтрубной системою опалення.

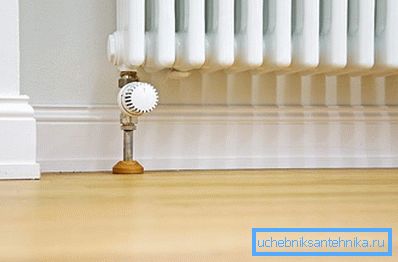

2. Є можливість регулювати подачу теплоносія до кожного нагрівального пристрою без істотного впливу на роботу всієї системи. Це досягається шляхом встановлення сучасних пристроїв, таких як балансири, кульові крани і байпаси, термостатичні клапани і т.д.

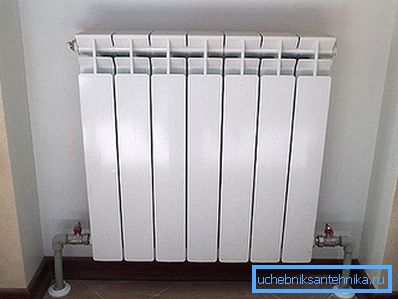

3. Ще одним плюсом можна вважати естетичність всієї системи. Так як кількість труб тут невелика, то їх зручно ховати за фальшстени або панелі.

Все це робить однотрубну систему популярною. А адже ще варто згадати про те, що схема всіх комунікацій буде досить простий. Це дає можливість провести монтаж опалення самостійно без особливих зусиль.

Але і тут не обійшлося без мінусів і їх досить багато. Недоліки системи:

1. Щоб всі опалювальні прилади працювали ефективно, необхідно забезпечувати достатній тиск в системі. Така обставина призводить до необхідності встановлення більш потужних насосів, що спричиняє підвищення експлуатаційних витрат.
2. Сама установка циркуляційного насоса також може відноситися до недоліків. Двотрубна система не потребує такої додатковому устаткуванні, його монтують тільки для підвищення ефективності.
3. При розробці схеми однотрубної системи опалення необхідно передбачити розташування труб так, щоб забезпечувався самоплив теплоносія. На практиці така особливість має на увазі установку розширювального бака в найвищій точці системи. Як правило, цю додаткову деталь монтують на горищі.

Але, незважаючи на такі мінуси, дешевизна бере верх, і однотрубні системи опалення найчастіше зустрічаються в приватних будинках, особливо з невеликою житловою площею.

Різновиди однотрубних систем

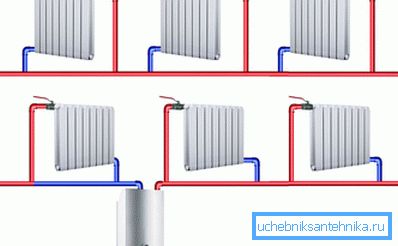

Незважаючи на простоту, система опалення з використанням однієї труби має різновиди. У приватних будинках можна використовувати два типи:

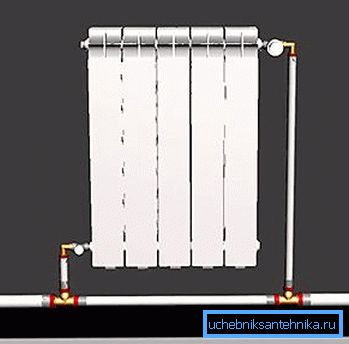

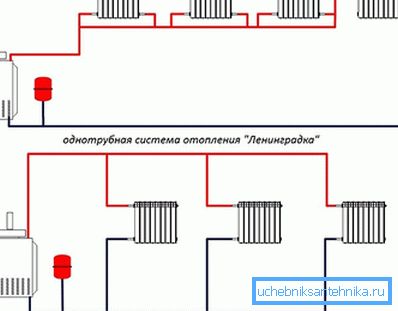

• Послідовна або нерегульована система. В цьому випадку теплоносій надходить в кожен прилад по черзі, на виході виходить вода з більш низькою температурою, яка заходить в наступний радіатор.

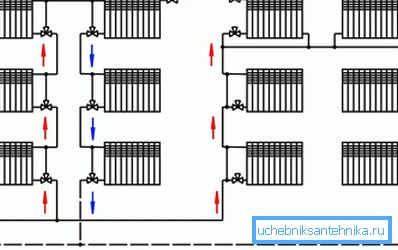

• Регульована система, в народі її прозвали «ленінградкою». Такий варіант дозволяє регулювати надходження теплоносія в кожен радіатор. Прилади підключаються до магістралі паралельно.

Перший варіант вважається найбільш простим і дешевим у виконанні. Але він не дозволяє регулювати подачу теплоносія, тому батареї, які розташовані далі від котла, матимуть нижчу температуру. З цієї причини послідовну однотрубну систему використовують тільки для опалення невеликих будинків або окремих кімнат.

«Ленінградська» система в плані регулювання і рівномірного нагріву всіх приладів краще. Тут присутня можливість регулювати надходження теплоносія в кожен прилад за допомогою запірної арматури. Саме такі системи можна встановлювати в будинках з великою площею.

Крім вищезгаданого принципу, однотрубні системи поділяють за способом циркуляції теплоносія. Тут можна виділити три різновиди:

• З природною циркуляцією. В цьому випадку теплоносій переходить з одного радіатора до іншого під дією гравітації.

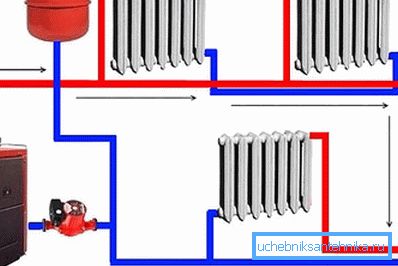

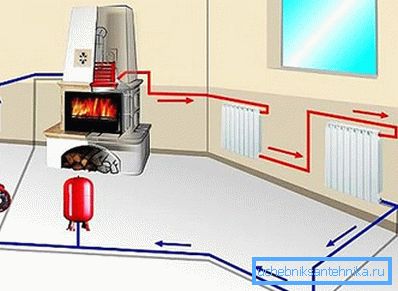

• З примусовою циркуляцією. Такі системи вважаються більш ефективними, ніж перший варіант. Для примусової циркуляції теплоносія використовується спеціальний насос.
• Комбінований варіант. Монтаж проводиться за схемою системи з природною циркуляцією, а для підвищення ефективності в неї встановлюється циркуляційний насос (через байпас).

Перший з перерахованих типів системи ефективно працює тільки при невеликій довжині траси, з цієї причини його використовують тільки в будинках з невеликою опалювальною площею. Для поліпшення циркуляції бажано відразу ж після котла монтувати колектор розгону. Така конструкція має на увазі підйом труби, що подає на метр чи півтора вище рівня першого радіатора. Також повинна бути передбачена установка розширювального бачка відкритого типу, розташованого в найвищій точці системи.

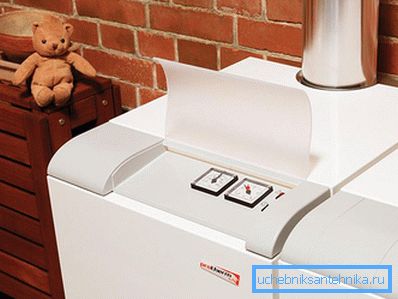

Незважаючи на свою меншу ефективність, система з природною циркуляцією теплоносія досить популярна. Це пов'язано з енергонезалежністю. Якщо в будинку встановлений електронезавісімий підлоговий котел, то відключення електроенергії ніяк не позначиться на роботі опалювальної системи.

Порада! Більш ефективною, але при цьому залежною від електрики вважається конструкція з примусовою циркуляцією теплоносія. Подібні системи можуть мати довгий контур і при цьому не один. В останньому випадку встановлюють кілька циркуляційних насосів, окремий на кожний контур.

Якщо у вашій місцевості часті випадки відключення електроживлення, і встановлений електронезавісімий підлоговий котел, то бажано встановити комбіновану однотрубну систему. В цьому випадку при відсутності електрики ваш будинок не замерзне.

монтаж системи

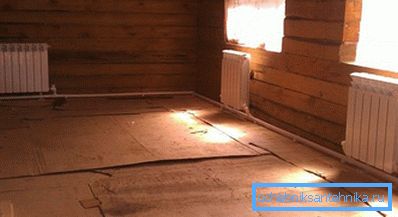

Якщо ви вирішили зробити в своєму будинку однотрубну систему опалення з нуля, то першочерговим завданням буде складання схеми. Необхідно чітко визначитися з місцем установки котла, розширювального бачка, циркуляційного насоса, радіаторів та інших пристосувань і пристроїв.

Послідовність монтажу однотрубної опалювальної системи буде виглядати наступним чином:

1. Спочатку монтується котел. Його краще встановити внизу будівлі, але не в підвалі. При цьому не забудьте про заходи пожежної безпеки (навколо пристрою стіни, підлоги і стеля обробляють негорючим матеріалом). Разом з котлом обладнають димар.
2. Далі монтуємо відведення магістральної труби від котла. Для цього краще використовувати труби з діаметром не менше 25 мм. Попередньо прокладається магістраль по всьому будинку, і встановлюються радіатори опалення, запірна арматура та інші пристрої. При монтажі не забувайте про необхідний ухилі труб. Теплоносій повинен самопливом рухатися від котла, проходити через всі батареї і знову повертатися в котел. Це дуже важливо, якщо ваша система з природною циркуляцією або комбінованого типу. При наявності насоса ухил можна не дотримуватися.
3. При підключенні магістральної труби до котла необхідно встановити розширювальний бак, тип якого залежить від обраної системи опалення.
4. На зворотній магістралі перед входом в котел бажано встановити фільтри. Це необхідно для захисту всього обладнання від сміття і домішок.

Якщо ви вмонтовуєте систему комбінованого типу або з примусовою циркуляцією теплоносія, то встановлювати насос потрібно за допомогою байпаса. У першому варіанті така комбінація обов'язкове, а в другому бажана. Установка насоса через байпас дасть можливість його відключити в разі ремонту або відсутності електроживлення, при цьому система опалення продовжить роботу.

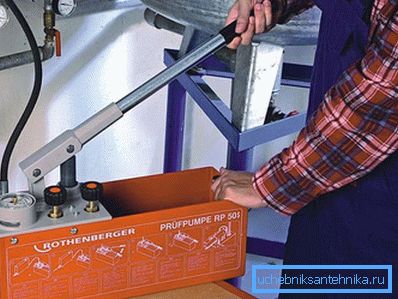

Перед початком експлуатації необхідно виконати опресовування. Цей процес робиться за допомогою спеціального насоса, який піднімає тиск в системі. Якщо в процесі опресування тиск в системі тримається, то витоку немає і можна почати опалювальний сезон.

Відео

Подивіться відео про монтаж і пристрої однотрубної системи опалення в приватному будинку:
